FC300-Programmierhandbuch

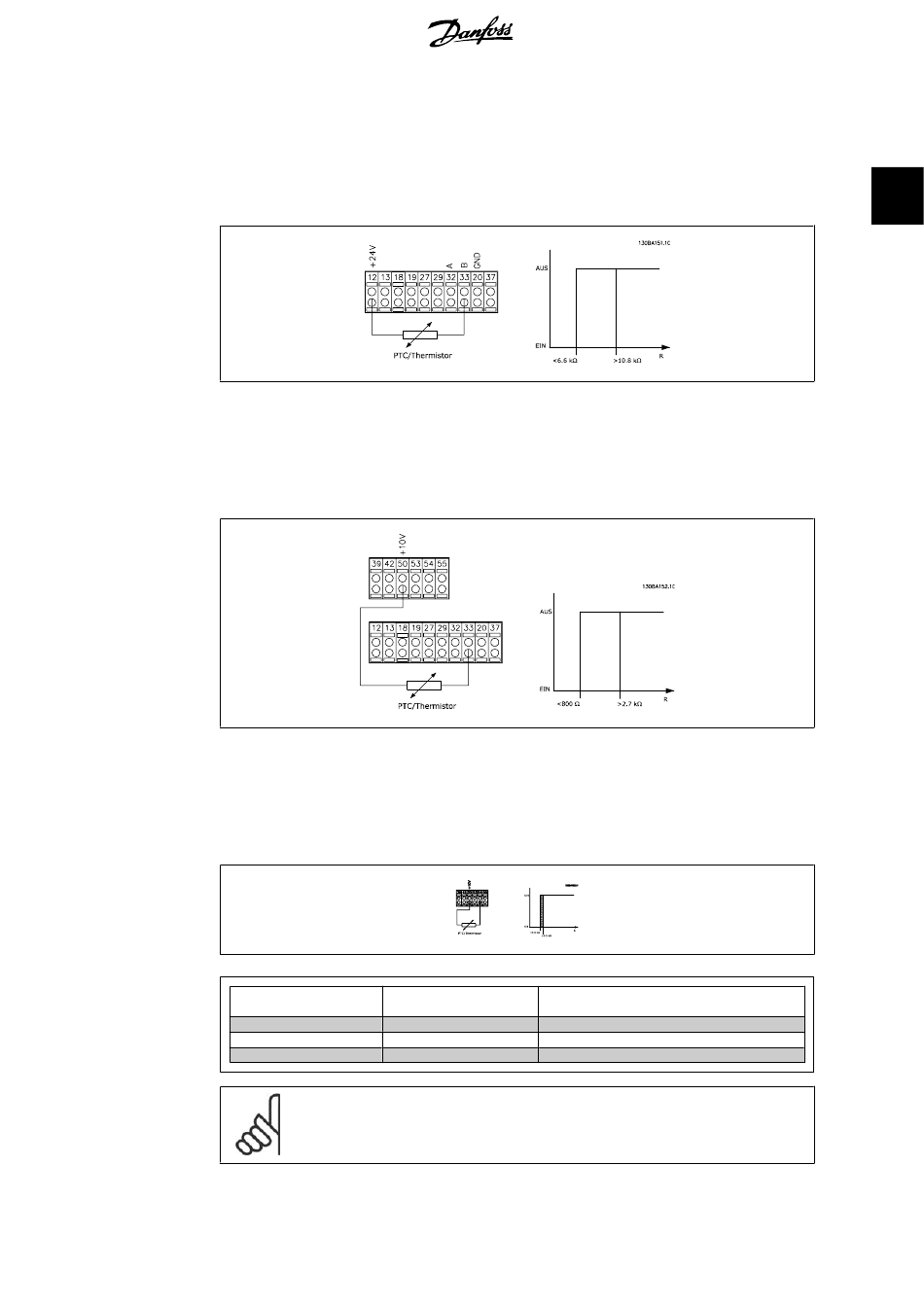

Verwenden eines Digitaleingangs und einer 24-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Par. 1-90
Par. 1-93
Verwenden eines Digitaleingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Par. 1-90
Par. 1-93
Verwenden eines Analogeingangs und einer 10-V-Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet ab, wenn die Motortemperatur zu hoch ist.
Parametereinstellung:
Par. 1-90
Par. 1-93
Eingang
Digital/analog
Digital
Digital
Analog
Thermischer Motorschutz
auf
Thermistoranschluss Digitaleingang
auf
Thermischer Motorschutz auf
Thermistoranschluss Digitaleingang
auf
Thermischer Motorschutz
auf
Thermistoranschluss Analogeingang 54
auf
Versorgungsspannung
Volt
24 V
10 V
10 V
ACHTUNG!
Es ist zu prüfen, dass die gewählte Versorgungsspannung mit dem verwendeten
Thermistorelement übereinstimmt.
®
MG.33.M2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Thermistor Abschalt.
[2] einstellen.
[6] programmieren.
Thermistor Abschalt. [2] einstellen.
[6] programmieren.
Thermistor Abschalt.
[2] einstellen.
[2] programmieren.
Schwellwert/
Abschaltwerte
< 6,6 kΩ - > 10,8 kΩ
< 800Ω - > 2,7 kΩ
< 3,0 kΩ - > 3,0 kΩ
2. Programmieren
