1
12.97

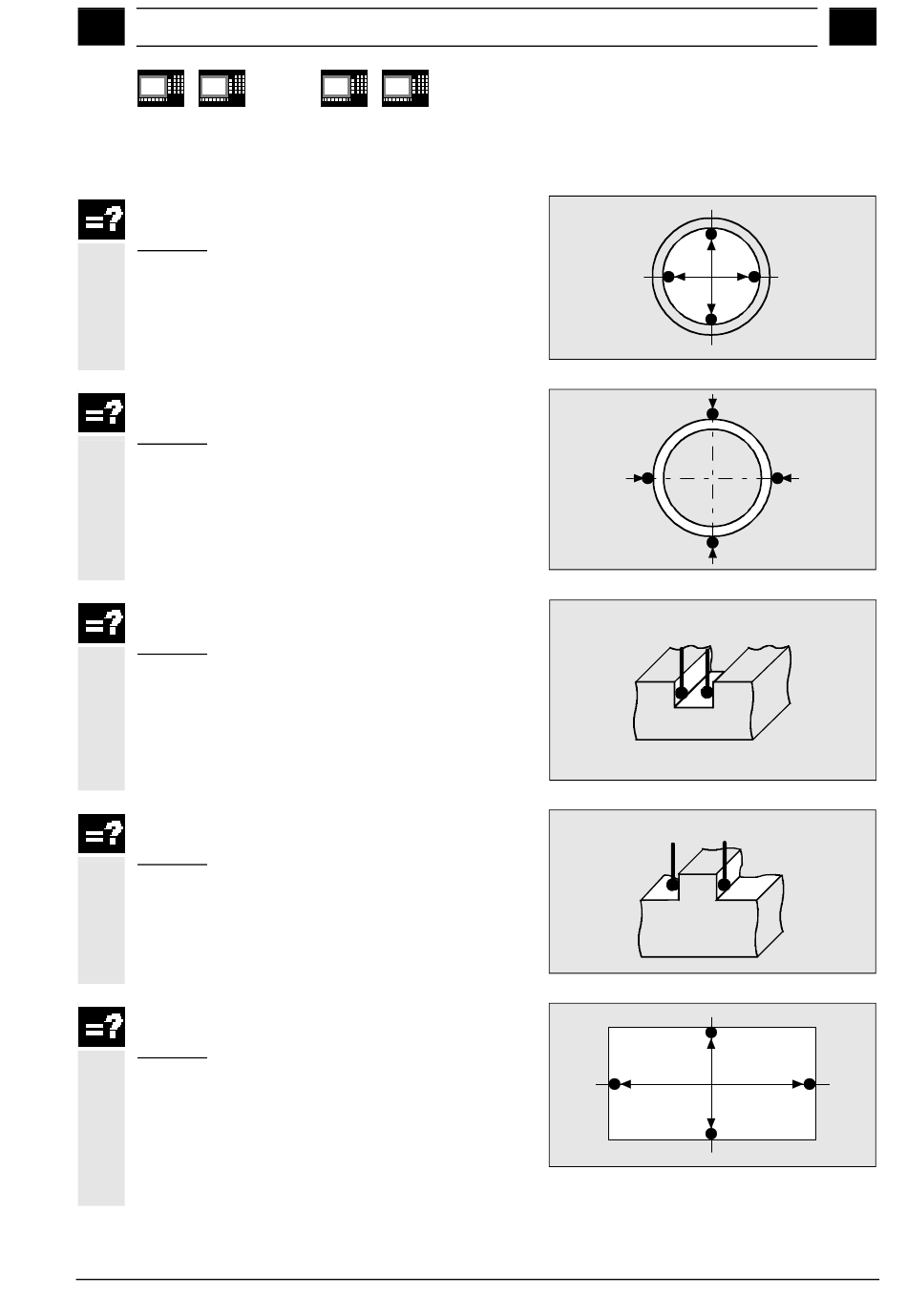

1.11 Meßvarianten für Fräsmaschinen und Bearbeitungszentren
840 D 840 D
NCU 571 NCU 572
NCU 573
Werkstückmessung-Bohrung messen
Ergebnis:
Istmaß (Durchmesser),
Abweichung, Mittelpunkt,
Werkzeugkorrektur,
Nullpunktverschiebung
Werkstückmessung-Welle messen
Ergebnis:
Istmaß (Durchmesser),
Abweichung, Mittelpunkt,
Werkzeugkorrektur,
Nullpunktverschiebung
Werkstückmessung-Nut messen
Ergebnis:
Istmaß (Nutbreite),
Abweichung, Nutmitte,
Werkzeugkorrektur,
Nullpunktverschiebung
Werkstückmessung-Steg messen
Ergebnis:
Istmaß (Stegbreite),
Abweichung, Stegmitte,
Werkzeugkorrektur,
Nullpunktverschiebung
Werkstückmessung- Rechteck innen
Ergebnis:
Istwert Rechtecklänge und -breite
Istmaß Rechteckmitte
Abweichung Rechtecklänge und -breite
Abweichung Rechteckmitte
Werkzeugkorrektur
Nullpunktverschiebung
 Siemens AG 2002 All rights reserved.
SINUMERIK 840D/840Di/810D Benutzerhandbuch Meßzyklen (BNM) - Ausgabe 11.02
810 D 840Di
1
Einführung
1-41
