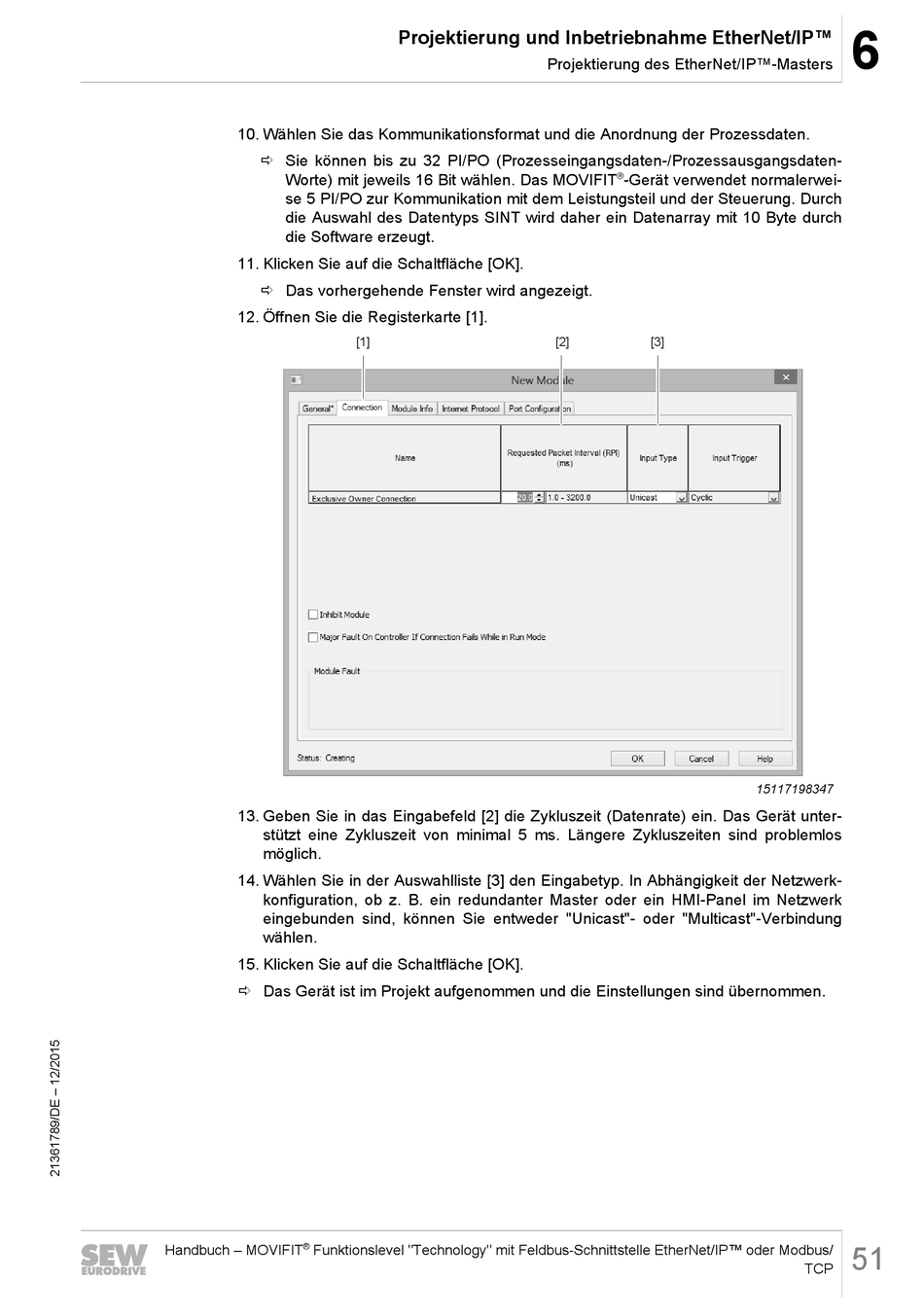

10. Wählen Sie das Kommunikationsformat und die Anordnung der Prozessdaten.
ð Sie können bis zu 32 PI/PO (Prozesseingangsdaten-/Prozessausgangsdaten-
Worte) mit jeweils 16 Bit wählen. Das MOVIFIT
se 5 PI/PO zur Kommunikation mit dem Leistungsteil und der Steuerung. Durch
die Auswahl des Datentyps SINT wird daher ein Datenarray mit 10 Byte durch
die Software erzeugt.
11. Klicken Sie auf die Schaltfläche [OK].
ð Das vorhergehende Fenster wird angezeigt.
12. Öffnen Sie die Registerkarte [1].
13. Geben Sie in das Eingabefeld [2] die Zykluszeit (Datenrate) ein. Das Gerät unter-
stützt eine Zykluszeit von minimal 5 ms. Längere Zykluszeiten sind problemlos
möglich.
14. Wählen Sie in der Auswahlliste [3] den Eingabetyp. In Abhängigkeit der Netzwerk-
konfiguration, ob z. B. ein redundanter Master oder ein HMI-Panel im Netzwerk
eingebunden sind, können Sie entweder "Unicast"- oder "Multicast"-Verbindung
wählen.
15. Klicken Sie auf die Schaltfläche [OK].
ð Das Gerät ist im Projekt aufgenommen und die Einstellungen sind übernommen.
®
Handbuch – MOVIFIT
Funktionslevel "Technology" mit Feldbus-Schnittstelle EtherNet/IP™ oder Modbus/
Projektierung und Inbetriebnahme EtherNet/IP™
[1]
Projektierung des EtherNet/IP™-Masters
®
‑Gerät verwendet normalerwei-
[2]
[3]
6
15117198347
51
TCP
