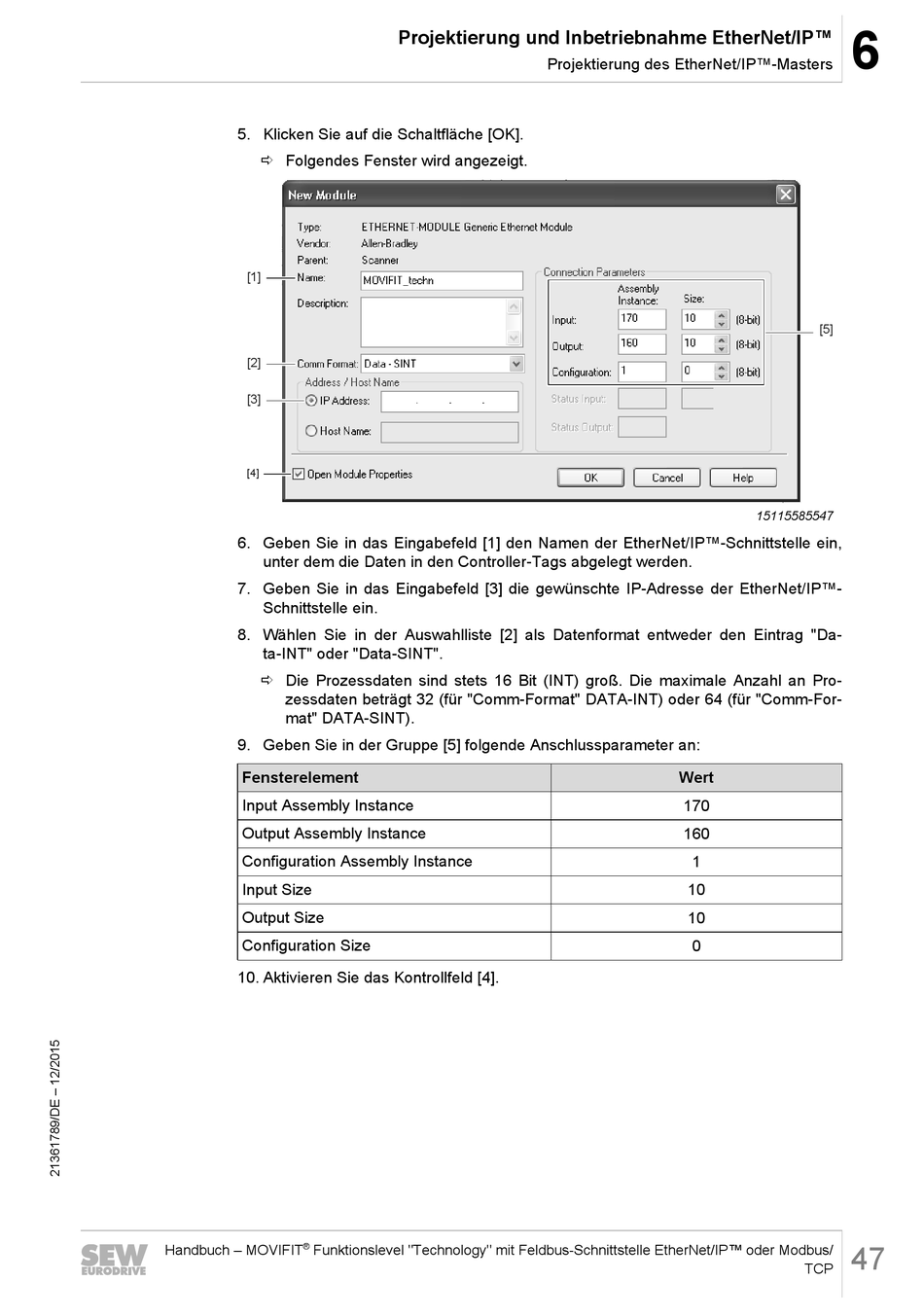

5. Klicken Sie auf die Schaltfläche [OK].
ð Folgendes Fenster wird angezeigt.
[1]
[2]
[3]
[4]
6. Geben Sie in das Eingabefeld [1] den Namen der EtherNet/IP™-Schnittstelle ein,
unter dem die Daten in den Controller-Tags abgelegt werden.
7. Geben Sie in das Eingabefeld [3] die gewünschte IP-Adresse der EtherNet/IP™-
Schnittstelle ein.
8. Wählen Sie in der Auswahlliste [2] als Datenformat entweder den Eintrag "Da-
ta‑INT" oder "Data‑SINT".
ð Die Prozessdaten sind stets 16 Bit (INT) groß. Die maximale Anzahl an Pro-
zessdaten beträgt 32 (für "Comm-Format" DATA-INT) oder 64 (für "Comm-For-
mat" DATA-SINT).
9. Geben Sie in der Gruppe [5] folgende Anschlussparameter an:
Fensterelement
Input Assembly Instance
Output Assembly Instance
Configuration Assembly Instance
Input Size
Output Size
Configuration Size
10. Aktivieren Sie das Kontrollfeld [4].
®
Handbuch – MOVIFIT
Funktionslevel "Technology" mit Feldbus-Schnittstelle EtherNet/IP™ oder Modbus/
Projektierung und Inbetriebnahme EtherNet/IP™
Projektierung des EtherNet/IP™-Masters
6
[5]
15115585547
Wert
170
160
1
10
10
0
47
TCP
