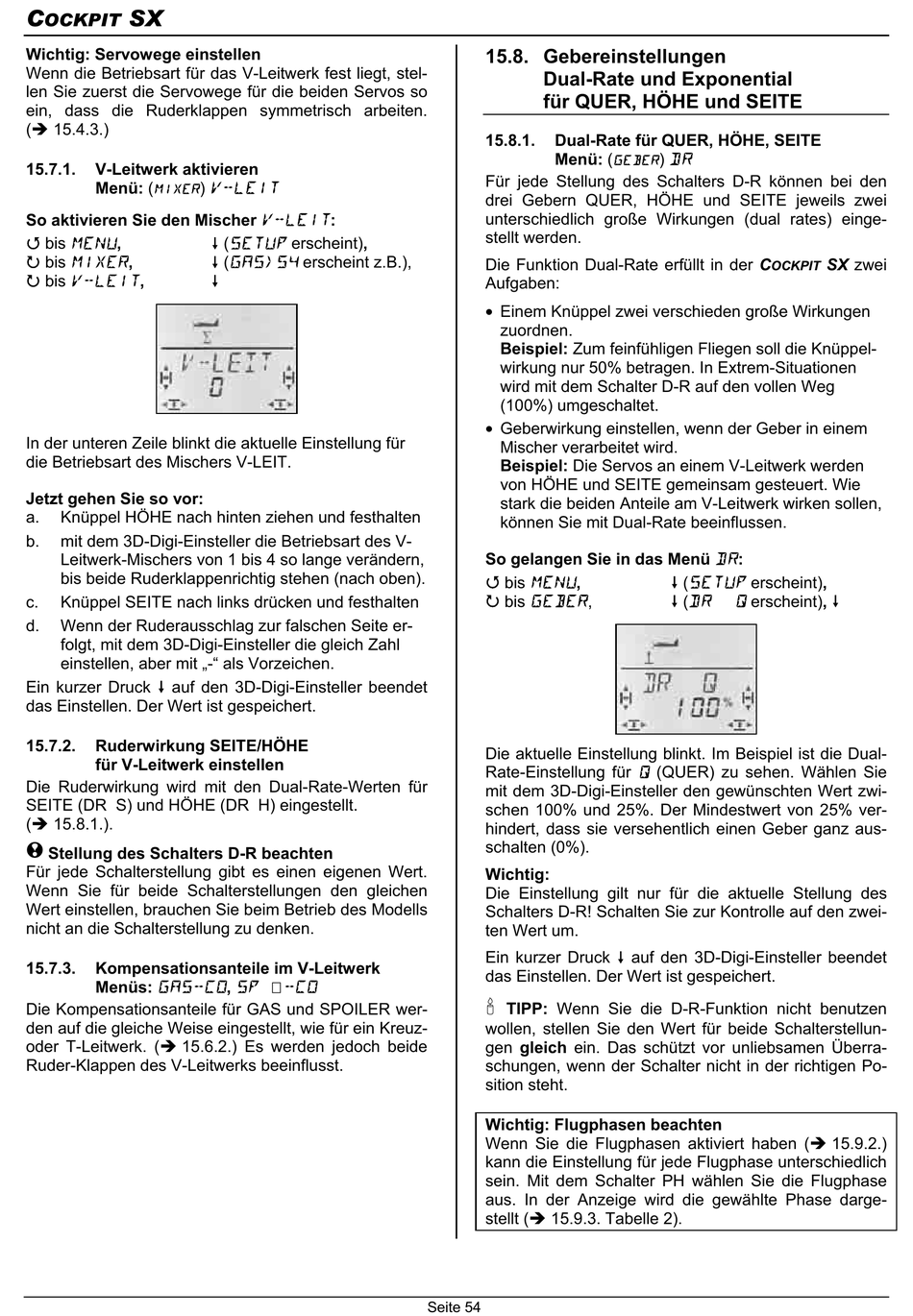

Wichtig: Servowege einstellen
Wenn die Betriebsart für das V-Leitwerk fest liegt, stel-
len Sie zuerst die Servowege für die beiden Servos so
ein, dass die Ruderklappen symmetrisch arbeiten.
( 15.4.3.)
15.7.1. V-Leitwerk aktivieren
MIXER
Menü: (
So aktivieren Sie den Mischer V-LEIT:
bis MENU,
bis MIXER,
bis V-LEIT,
In der unteren Zeile blinkt die aktuelle Einstellung für
die Betriebsart des Mischers V-LEIT.
Jetzt gehen Sie so vor:
a. Knüppel HÖHE nach hinten ziehen und festhalten
b. mit dem 3D-Digi-Einsteller die Betriebsart des V-
Leitwerk-Mischers von 1 bis 4 so lange verändern,
bis beide Ruderklappenrichtig stehen (nach oben).
c. Knüppel SEITE nach links drücken und festhalten
d. Wenn der Ruderausschlag zur falschen Seite er-
folgt, mit dem 3D-Digi-Einsteller die gleich Zahl
einstellen, aber mit „-" als Vorzeichen.
Ein kurzer Druck auf den 3D-Digi-Einsteller beendet
das Einstellen. Der Wert ist gespeichert.
15.7.2. Ruderwirkung SEITE/HÖHE
für V-Leitwerk einstellen
Die Ruderwirkung wird mit den Dual-Rate-Werten für
SEITE (DR S) und HÖHE (DR H) eingestellt.
( 15.8.1.).
! Stellung des Schalters D-R beachten
Für jede Schalterstellung gibt es einen eigenen Wert.
Wenn Sie für beide Schalterstellungen den gleichen
Wert einstellen, brauchen Sie beim Betrieb des Modells
nicht an die Schalterstellung zu denken.
15.7.3. Kompensationsanteile im V-Leitwerk
Menüs: GAS-CO, SP
Die Kompensationsanteile für GAS und SPOILER wer-
den auf die gleiche Weise eingestellt, wie für ein Kreuz-
oder T-Leitwerk. ( 15.6.2.) Es werden jedoch beide
Ruder-Klappen des V-Leitwerks beeinflusst.
) V-LEIT
(SETUP erscheint),
(GAS>S4 erscheint z.B.),
-CO
15.8. Gebereinstellungen
Dual-Rate und Exponential
für QUER, HÖHE und SEITE
15.8.1. Dual-Rate für QUER, HÖHE, SEITE
Menü: (
Für jede Stellung des Schalters D-R können bei den
drei Gebern QUER, HÖHE und SEITE jeweils zwei
unterschiedlich große Wirkungen (dual rates) einge-
stellt werden.
Die Funktion Dual-Rate erfüllt in der C
Aufgaben:
• Einem Knüppel zwei verschieden große Wirkungen
zuordnen.
Beispiel: Zum feinfühligen Fliegen soll die Knüppel-
wirkung nur 50% betragen. In Extrem-Situationen
wird mit dem Schalter D-R auf den vollen Weg
(100%) umgeschaltet.
• Geberwirkung einstellen, wenn der Geber in einem
Mischer verarbeitet wird.
Beispiel: Die Servos an einem V-Leitwerk werden
von HÖHE und SEITE gemeinsam gesteuert. Wie
stark die beiden Anteile am V-Leitwerk wirken sollen,
können Sie mit Dual-Rate beeinflussen.
So gelangen Sie in das Menü DR:
bis MENU,
bis GEBER,
Die aktuelle Einstellung blinkt. Im Beispiel ist die Dual-
Rate-Einstellung für Q (QUER) zu sehen. Wählen Sie
mit dem 3D-Digi-Einsteller den gewünschten Wert zwi-
schen 100% und 25%. Der Mindestwert von 25% ver-
hindert, dass sie versehentlich einen Geber ganz aus-
schalten (0%).
Wichtig:
Die Einstellung gilt nur für die aktuelle Stellung des
Schalters D-R! Schalten Sie zur Kontrolle auf den zwei-
ten Wert um.
Ein kurzer Druck
das Einstellen. Der Wert ist gespeichert.
TIPP: Wenn Sie die D-R-Funktion nicht benutzen
wollen, stellen Sie den Wert für beide Schalterstellun-
gen gleich ein. Das schützt vor unliebsamen Überra-
schungen, wenn der Schalter nicht in der richtigen Po-
sition steht.
Wichtig: Flugphasen beachten
Wenn Sie die Flugphasen aktiviert haben (
kann die Einstellung für jede Flugphase unterschiedlich
sein. Mit dem Schalter PH wählen Sie die Flugphase
aus. In der Anzeige wird die gewählte Phase darge-
stellt ( 15.9.3. Tabelle 2).
Seite 54
) DR
GEBER
OCKPIT
(SETUP erscheint),
Q erscheint),
(DR
auf den 3D-Digi-Einsteller beendet
SX zwei
15.9.2.)
