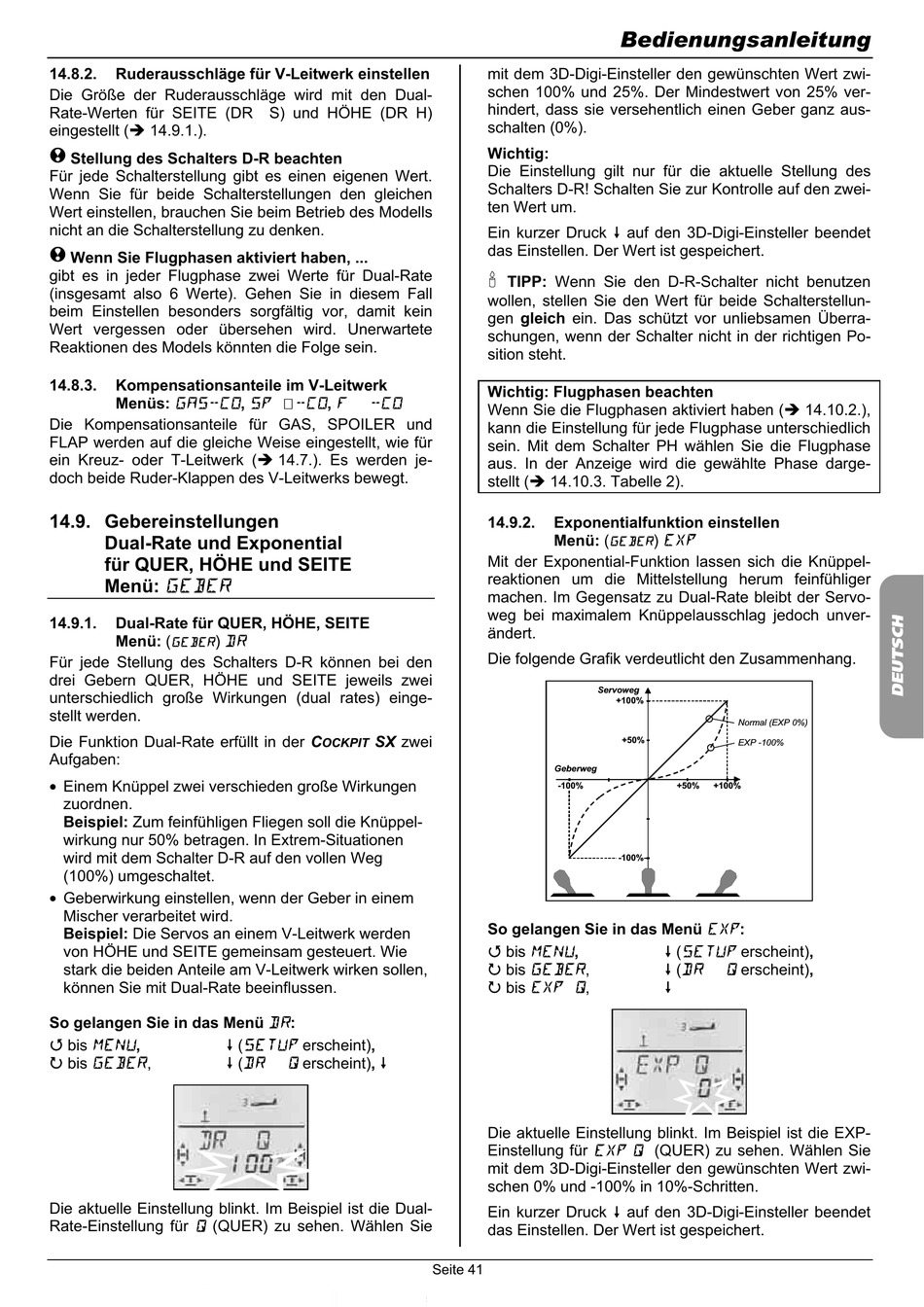

14.8.2. Ruderausschläge für V-Leitwerk einstellen
Die Größe der Ruderausschläge wird mit den Dual-
Rate-Werten für SEITE (DR S) und HÖHE (DR H)
eingestellt ( 14.9.1.).
! Stellung des Schalters D-R beachten
Für jede Schalterstellung gibt es einen eigenen Wert.
Wenn Sie für beide Schalterstellungen den gleichen
Wert einstellen, brauchen Sie beim Betrieb des Modells
nicht an die Schalterstellung zu denken.
! Wenn Sie Flugphasen aktiviert haben, ...
gibt es in jeder Flugphase zwei Werte für Dual-Rate
(insgesamt also 6 Werte). Gehen Sie in diesem Fall
beim Einstellen besonders sorgfältig vor, damit kein
Wert vergessen oder übersehen wird. Unerwartete
Reaktionen des Models könnten die Folge sein.
14.8.3. Kompensationsanteile im V-Leitwerk
Menüs: GAS-CO, SP
Die Kompensationsanteile für GAS, SPOILER und
FLAP werden auf die gleiche Weise eingestellt, wie für
ein Kreuz- oder T-Leitwerk (
doch beide Ruder-Klappen des V-Leitwerks bewegt.
14.9. Gebereinstellungen
Dual-Rate und Exponential
für QUER, HÖHE und SEITE
Menü: GEBER
14.9.1. Dual-Rate für QUER, HÖHE, SEITE
) DR
GEBER
Menü: (
Für jede Stellung des Schalters D-R können bei den
drei Gebern QUER, HÖHE und SEITE jeweils zwei
unterschiedlich große Wirkungen (dual rates) einge-
stellt werden.
Die Funktion Dual-Rate erfüllt in der C
Aufgaben:
• Einem Knüppel zwei verschieden große Wirkungen
zuordnen.
Beispiel: Zum feinfühligen Fliegen soll die Knüppel-
wirkung nur 50% betragen. In Extrem-Situationen
wird mit dem Schalter D-R auf den vollen Weg
(100%) umgeschaltet.
• Geberwirkung einstellen, wenn der Geber in einem
Mischer verarbeitet wird.
Beispiel: Die Servos an einem V-Leitwerk werden
von HÖHE und SEITE gemeinsam gesteuert. Wie
stark die beiden Anteile am V-Leitwerk wirken sollen,
können Sie mit Dual-Rate beeinflussen.
So gelangen Sie in das Menü DR:
bis MENU,
bis GEBER,
Die aktuelle Einstellung blinkt. Im Beispiel ist die Dual-
Rate-Einstellung für Q (QUER) zu sehen. Wählen Sie
-CO, F -CO
14.7.). Es werden je-
SX zwei
OCKPIT
(SETUP erscheint),
Q erscheint),
(DR
mit dem 3D-Digi-Einsteller den gewünschten Wert zwi-
schen 100% und 25%. Der Mindestwert von 25% ver-
hindert, dass sie versehentlich einen Geber ganz aus-
schalten (0%).
Wichtig:
Die Einstellung gilt nur für die aktuelle Stellung des
Schalters D-R! Schalten Sie zur Kontrolle auf den zwei-
ten Wert um.
Ein kurzer Druck
das Einstellen. Der Wert ist gespeichert.
TIPP: Wenn Sie den D-R-Schalter nicht benutzen
wollen, stellen Sie den Wert für beide Schalterstellun-
gen gleich ein. Das schützt vor unliebsamen Überra-
schungen, wenn der Schalter nicht in der richtigen Po-
sition steht.
Wichtig: Flugphasen beachten
Wenn Sie die Flugphasen aktiviert haben (
kann die Einstellung für jede Flugphase unterschiedlich
sein. Mit dem Schalter PH wählen Sie die Flugphase
aus. In der Anzeige wird die gewählte Phase darge-
stellt ( 14.10.3. Tabelle 2).
14.9.2. Exponentialfunktion einstellen
Menü: (
Mit der Exponential-Funktion lassen sich die Knüppel-
reaktionen um die Mittelstellung herum feinfühliger
machen. Im Gegensatz zu Dual-Rate bleibt der Servo-
weg bei maximalem Knüppelausschlag jedoch unver-
ändert.
Die folgende Grafik verdeutlicht den Zusammenhang.
Servoweg
Geberweg
-100%
So gelangen Sie in das Menü EXP:
bis MENU,
bis GEBER,
bis EXP Q,
Die aktuelle Einstellung blinkt. Im Beispiel ist die EXP-
Einstellung für EXP Q (QUER) zu sehen. Wählen Sie
mit dem 3D-Digi-Einsteller den gewünschten Wert zwi-
schen 0% und -100% in 10%-Schritten.
Ein kurzer Druck
das Einstellen. Der Wert ist gespeichert.
Seite 41
Bedienungsanleitung
auf den 3D-Digi-Einsteller beendet
) EXP
GEBER
+100%
Normal (EXP 0%)
+50%
EXP -100%
+50% +100%
-100%
(SETUP erscheint),
Q erscheint),
(DR
auf den 3D-Digi-Einsteller beendet
14.10.2.),
