Hinweis für Modelle mit V-Leitwerk:
Drehrichtung prüfen nicht erforderlich!
Wenn Ihr Modell ein V-Leitwerk hat, prüfen Sie die
Drehrichtung für die Servos 2 und 3 (Höhe/Seite) jetzt
nicht. Beim Aktivieren des V-Leitwerk-Mischers wer-
den die Drehrichtungen geprüft und eingestellt.
( 15.7.1.)

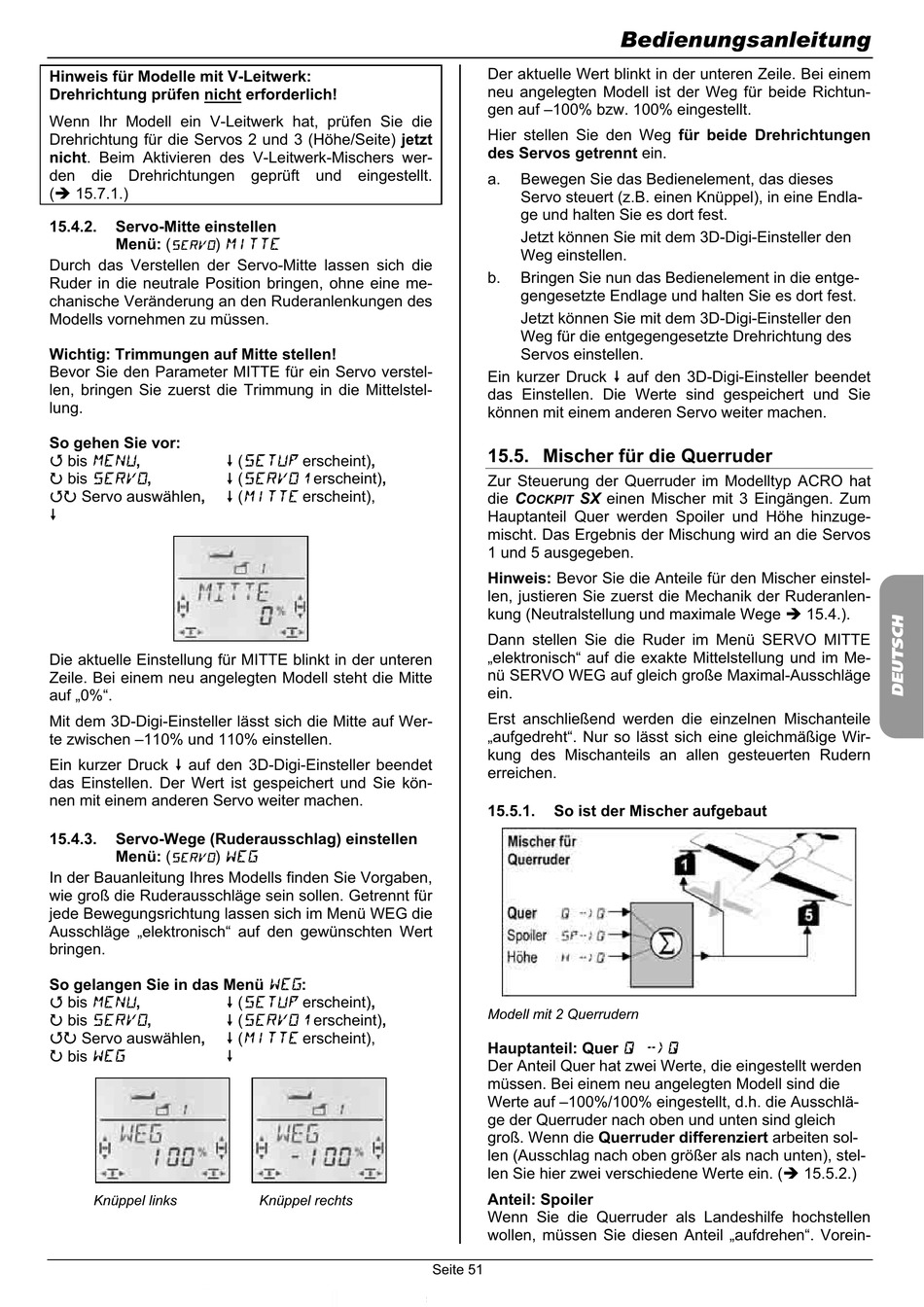

15.4.2. Servo-Mitte einstellen
) MITTE
SERVO
Menü: (
Durch das Verstellen der Servo-Mitte lassen sich die
Ruder in die neutrale Position bringen, ohne eine me-
chanische Veränderung an den Ruderanlenkungen des
Modells vornehmen zu müssen.
Wichtig: Trimmungen auf Mitte stellen!
Bevor Sie den Parameter MITTE für ein Servo verstel-
len, bringen Sie zuerst die Trimmung in die Mittelstel-
lung.
So gehen Sie vor:
bis MENU,
bis SERVO,
Servo auswählen,
Die aktuelle Einstellung für MITTE blinkt in der unteren
Zeile. Bei einem neu angelegten Modell steht die Mitte
auf „0%".
Mit dem 3D-Digi-Einsteller lässt sich die Mitte auf Wer-
te zwischen –110% und 110% einstellen.
Ein kurzer Druck auf den 3D-Digi-Einsteller beendet
das Einstellen. Der Wert ist gespeichert und Sie kön-
nen mit einem anderen Servo weiter machen.
15.4.3. Servo-Wege (Ruderausschlag) einstellen
) WEG
SERVO
Menü: (
In der Bauanleitung Ihres Modells finden Sie Vorgaben,
wie groß die Ruderausschläge sein sollen. Getrennt für
jede Bewegungsrichtung lassen sich im Menü WEG die
Ausschläge „elektronisch" auf den gewünschten Wert
bringen.
So gelangen Sie in das Menü WEG:
bis MENU,
bis SERVO,
Servo auswählen,
bis WEG
Knüppel links
(SETUP erscheint),
(SERVO1 erscheint),
(MITTE erscheint),
(SETUP erscheint),
(SERVO1 erscheint),
(MITTE erscheint),
Knüppel rechts
Der aktuelle Wert blinkt in der unteren Zeile. Bei einem
neu angelegten Modell ist der Weg für beide Richtun-
gen auf –100% bzw. 100% eingestellt.
Hier stellen Sie den Weg für beide Drehrichtungen
des Servos getrennt ein.
a. Bewegen Sie das Bedienelement, das dieses
Servo steuert (z.B. einen Knüppel), in eine Endla-
ge und halten Sie es dort fest.
Jetzt können Sie mit dem 3D-Digi-Einsteller den
Weg einstellen.
b. Bringen Sie nun das Bedienelement in die entge-
gengesetzte Endlage und halten Sie es dort fest.
Jetzt können Sie mit dem 3D-Digi-Einsteller den
Weg für die entgegengesetzte Drehrichtung des
Servos einstellen.
Ein kurzer Druck
das Einstellen. Die Werte sind gespeichert und Sie
können mit einem anderen Servo weiter machen.
15.5. Mischer für die Querruder
Zur Steuerung der Querruder im Modelltyp ACRO hat
die C SX einen Mischer mit 3 Eingängen. Zum
OCKPIT
Hauptanteil Quer werden Spoiler und Höhe hinzuge-
mischt. Das Ergebnis der Mischung wird an die Servos
1 und 5 ausgegeben.
Hinweis: Bevor Sie die Anteile für den Mischer einstel-
len, justieren Sie zuerst die Mechanik der Ruderanlen-
kung (Neutralstellung und maximale Wege
Dann stellen Sie die Ruder im Menü SERVO MITTE
„elektronisch" auf die exakte Mittelstellung und im Me-
nü SERVO WEG auf gleich große Maximal-Ausschläge
ein.
Erst anschließend werden die einzelnen Mischanteile
„aufgedreht". Nur so lässt sich eine gleichmäßige Wir-
kung des Mischanteils an allen gesteuerten Rudern
erreichen.
15.5.1.

So ist der Mischer aufgebaut

Modell mit 2 Querrudern
Hauptanteil: Quer Q ->Q
Der Anteil Quer hat zwei Werte, die eingestellt werden
müssen. Bei einem neu angelegten Modell sind die
Werte auf –100%/100% eingestellt, d.h. die Ausschlä-
ge der Querruder nach oben und unten sind gleich
groß. Wenn die Querruder differenziert arbeiten sol-
len (Ausschlag nach oben größer als nach unten), stel-
len Sie hier zwei verschiedene Werte ein. (
Anteil: Spoiler
Wenn Sie die Querruder als Landeshilfe hochstellen
wollen, müssen Sie diesen Anteil „aufdrehen". Vorein-
Seite 51
Bedienungsanleitung
auf den 3D-Digi-Einsteller beendet
15.4.).
15.5.2.)
