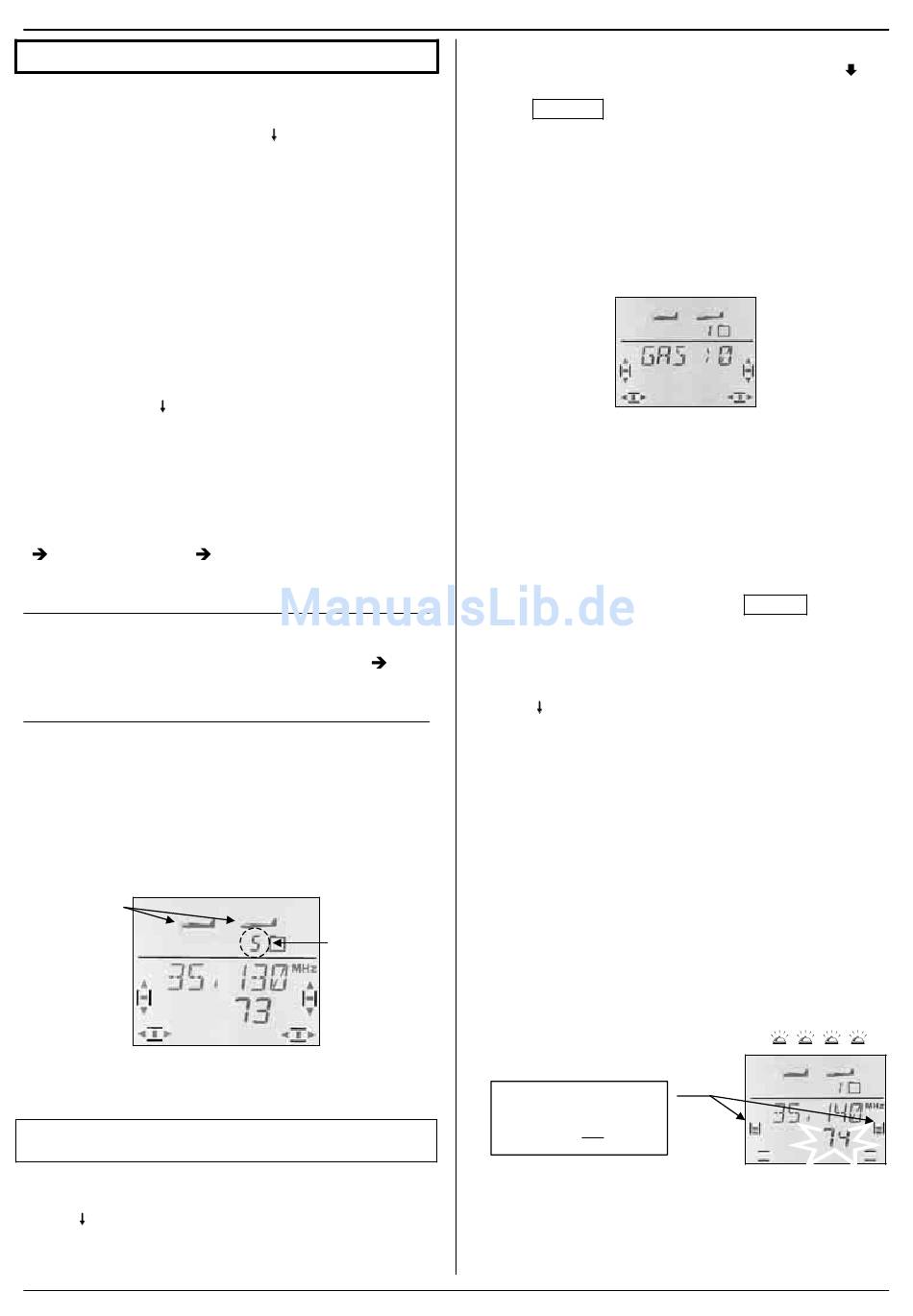

10. Inbetriebnahme

• Sender einschalten
• Frequenz / Kanal-Einstellung prüfen
• 3D-Digi-Einsteller kurz drücken
Diese Schritte sind notwendig, wenn Sie Ihre C
SX in Betrieb nehmen wollen.
1. Einschalten
Wenn Sie die C
OCKPIT
blaue LED dauernd. Aus Sicherheitsgründen wird
jetzt noch kein HF-Signal abgestrahlt.
2. Prüfen !
Nach dem Einschalten erscheinen Frequenz und Kanal
in der Anzeige, auf die der Sender eingestellt ist. Sie
können nochmals prüfen, ob der eingestellte Kanal frei
ist, und zu dem Modell passt, das Sie betreiben wollen.
2. Freigeben
Ein kurzer Druck auf den 3D-Digi-Einsteller gibt die
gewählte Einstellung frei.
Diese erzwungene Aktion zur Freigabe haben wir ein-
gebaut, um die Sicherheit beim Betrieb des Senders
noch weiter zu erhöhen.
Wie es jetzt weiter geht hängt davon ab, ob in Ihrem
Sender das Channel-Ceck-PLUS-Modul eingebaut ist
( 10.2.4.) oder nicht (

10.1. Senderakku laden

Die C SX wird mit teilgeladenem Akku ausgelie-
OCKPIT
fert, der vor der Inbetriebnahme geladen werden muss.
Beachten Sie bitte Hinweise zum Senderakku. (

10.2. Das Einschalten

Nach dem Einschalten des Senders leuchtet die blaue
LED dauernd (es wird kein HF-Signal abgestrahlt). In
der Anzeige erscheint die Frequenz in MHz, und die
Kanalnummer, für die der Sender eingestellt ist. In der
oberen Hälfte sind die Symbole für den Modelltyp, die
aktuelle Flugphase und der aktuelle Modellspeicher
abgebildet.
Beispiel: 35,130 MHz / Kanal 73
Symbol(e) für
Modelltyp
10.2.1. Frequenz / Kanal aktivieren
(für Sender ohne Channel-Check-PLUS)
Hinweis: Wenn das Channel-Check-PLUS-Modul
eingebaut ist, gehen Sie zum Abschnitt 10.2.4 weiter.
Nach dem Einschalten des Senders erscheinen Fre-
quenz / Kanal wie oben (10.2.) abgebildet. Ein kurzer
Druck auf den 3D-Digi-Einsteller aktiviert die HF-
Abstrahlung. Die blaue LED beginnt zu blinken, der
Sender ist betriebsbereit.
OCKPIT
SX einschalten, leuchtet die
10.2.1.).
Speicher-Nr.
Frequenz
Kanal
10.2.2. Ohne HF-Abstrahlung in die Menüs gehen
Dazu ist nach dem Einschalten ein langer Druck
den 3D-Digi-Einsteller erforderlich. Sie gelangen in das
Menü INFO 1 und können Einstellungen im Sender
ändern oder kontrollieren, Modellspeicher wechseln,
kopieren, löschen, freigeben oder neu anlegen.
Die blaue LED leuchtet dauernd.
Da kein HF-Signal abgestrahlt wird, können Sie andere
Piloten nicht stören.
10.2.3. Was tun, wenn „GAS >0"
in der Anzeige erscheint?
Die C
OCKPIT
für GAS nicht in einer ungefährlichen Stellung ist (Leer-
lauf bzw. Motor AUS). Die HF-Abstrahlung wird akti-
viert. Die blaue LED beginnt zu blinken. Der Steuerka-
nal für GAS bleibt jedoch in der Stellung „Motor AUS".
Alle anderen Funktionen lassen sich steuern.
Der Steuerkanal für GAS wird erst freigegeben, wenn
Sie das Bedienelement für GAS in die Stellung Leer-
lauf/Motor AUS bringen. Dann verschwindet auch die
Anzeige „GAS >0" und die Anzeige INFO 1 erscheint.
Wenn Sie sicher sind, dass die Freigabe des Gas-
Kanals keine Gefahr darstellt (E-Motor ohne Propeller
8.)
oder nicht angeschlossen, Verbrenner noch nicht ge-
startet), können Sie die Warnung mit einem kurzen
Druck auf den 3D-Digi-Einsteller überspringen. Der
Gaskanal ist jetzt auch freigegeben und reagiert auf
den Gas-Geber (Knüppel oder Schieber).
10.2.4. Frequenz / Kanal aktivieren mit eingebau-
tem Channel-Check-PLUS (Option)
Die C
OCKPIT
Modul nachgerüstet werden. Dieses Modul prüft beim
Einschalten des Senders, ob die Sendefrequenz (der
Kanal) frei ist, mit der Sie den Sender betreiben wollen.
a. Frequenz / Kanal ist belegt
Es erscheint das Menü Frequenz/Kanal, die Kanalzahl
blinkt. Außerdem ist ein Warnton (4-fach Pieps-Ton)
zu hören. Die Trimmbalken links und rechts seitlich
zeigen grob die Signalstärke des Senders an, der das
einschalten verhindert hat. Die blaue LED leuchtet
weiterhin dauernd.
Stärke des
empfangenen Signals
(Anzeige links und rechts)
Seite 14
SX warnt Sie, wenn das Bedienelement
SX kann mit dem Channel-Check-PLUS-
auf
