9.

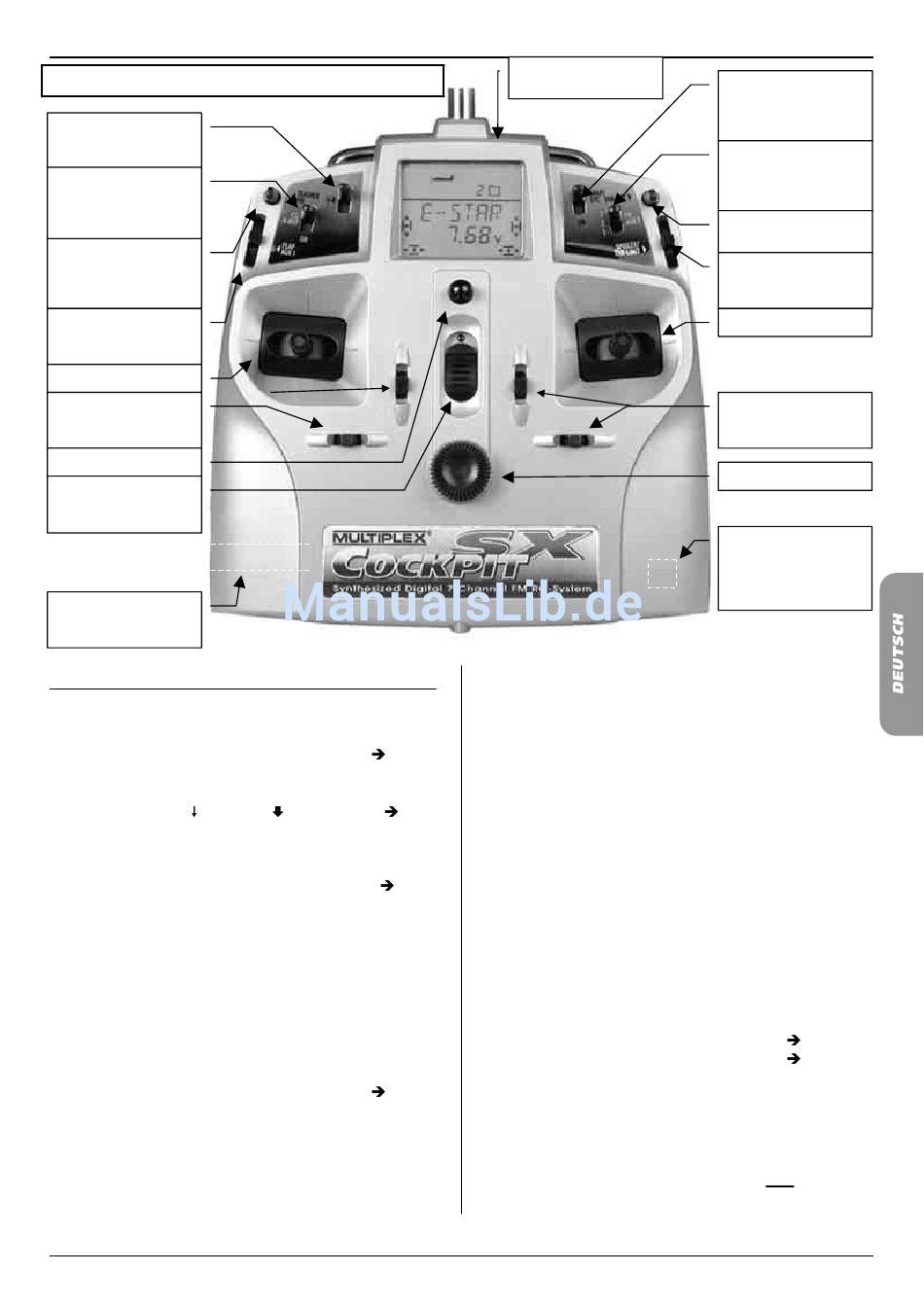

Der Sender

8
D-R
Schalter für Dual-Rate,
Schalter 2 für Mischer/Timer
7
CS / A-ROT
Schalter für
Combi-Switch/Autorotation,
Schalter 1 für Mischer/Timer
11
TEACHER / FIX
Taste für
Lehrer/Schüler-Betrieb,
Festwert (Figurenautomatik)
5
linker Schieber
Flap,
Freier Geber AUX 1
3
linker Steuerknüppel
4
Trimm-Tasten
für linken Knüppel
(digitale Trimmung)
13
Öse für Tragriemen
1
Ein/Aus-Schalter
mit blauer LED zur
HF-Statusanzeige
14
Aufbewahrungsfach
für Teleskopantenne
(seitlich)
9.1.

Die Bedienelemente

1. EIN/AUS-Schalter mit blauer LED
(nur in Schalterstellung EIN sichtbar)
dauernd an = Kein HF-Signal
blinkend = HF wird abgestrahlt
2. 3D-Digi-Einsteller
Menüsteuerung, Werte einstellen,
drehen und kurz oder lang
3. Steuerknüppel
Rastung/Reibung und Rückstellkraft
an beiden Knüppeln einstellbar,
Knüppelgriffe höhenverstellbar
4. Trimm-Taster für Digital-Trimmungen
5. linker Schieber FLAP / AUX1
Mittelstellung fühlbar,
Bedienung auch seitlich möglich
- Geber FLAP für EASY, SEGLER, ACRO
- Freier Geber AUX 1 für HELI
6. rechter Schieber SPOILER / THR-LIMIT
- Geber SPOILER oder GAS für
EASY/SEGLER/ACRO
- Gas-Limiter (THR-LIMIT) und Direkt-Gas
für HELI
7. Schalter CS / A-ROT
- Schalter Combi-Switch
für EASY/SEGLER/ACRO
- Schalter Autorotation (A-ROT) für HELI
- Schalter 1 bei Zuordnung
für freie Mischer und Timer
10.4.
drücken 11.
9.3.
16.6.
Seite 11
Bedienungsanleitung
15
Verschlussschieber
für Multifunktionsbuchse
8. Schalter D-R (Dual-Rate)
- Steuerwege umschalten
- Schalter 2 bei Zuordnung
für freie Mischer und Timer
9. Schalter SNAP / DTC
- Schaltet Snap-Flap für SEGLER/ACRO
- Schaltet Direkt-Gas für HELI
(DTC = Direct Throttle Control)
- Schalter 3 bei Zuordnung
für freie Mischer und Timer
10.Schalter PH / AUX 2
- Flugphasen 1, 2, 3 wählen
für SEGLER/ACRO/HELI
- Freier Geber AUX 2
- Schalter 4 bei Zuordnung
für freie Mischer und Timer
11.linker Taster TEACHER / FIX
- auf den Schüler umschalten
bei Lehrer/Schüler-Betrieb
- Vorprogrammierte Ruderstellungen aktivieren
(Figurenautomatik) für SEGLER
12.rechter Taster THR-CUT
(Throttle Cut = Gas-NOT-AUS)
13.Öse für Tragriemen
14.Aufbewahrungsfach für die Teleskopantenne
15.Entriegelungstaste
Entriegelungstaste beim Entnehmen und
Einschieben der Antenne drücken!
9
SNAP/DTC
Schalter für
Snap-Flap/Direkt-Gas,
Schalter 3 für Mischer/Timer
10
PH/AUX 2 Schalter für
Schalter f. Flugphasen 1 - 3,
freier Geber AUX 2,
Schalter 4 für Mischer/Timer
12
THR-CUT Taste für
Taste für Gas-NOT-AUS
6
rechter Schieber
Spoiler/Gas,
Gas-Limiter / Direkt-Gas
3
rechter Steuerknüppel
4
Trimm-Tasten
für rechten Knüppel
(digitale Trimmung)
3
3D-Digi-Einsteller
15
Entriegelungstaste
für Antenne im
Aufbewahrungsfach
(Senderunterseite)
14.11.5.
ACRO 15.10.2.
