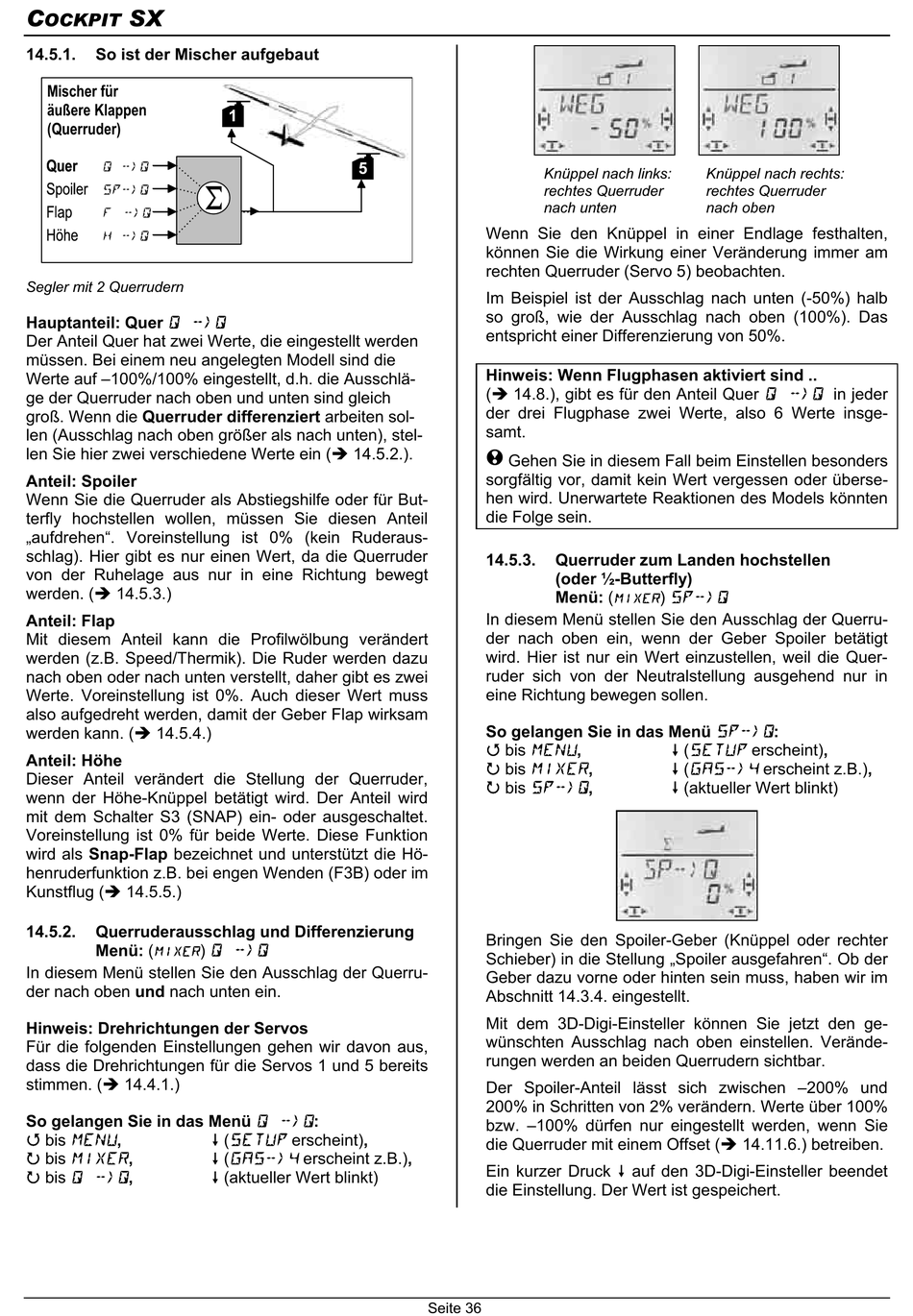

C SX
OCKPIT
14.5.1.

So ist der Mischer aufgebaut

Mischer für
äußere Klappen
(Querruder)
Segler mit 2 Querrudern
Hauptanteil: Quer Q ->Q
Der Anteil Quer hat zwei Werte, die eingestellt werden
müssen. Bei einem neu angelegten Modell sind die
Werte auf –100%/100% eingestellt, d.h. die Ausschlä-
ge der Querruder nach oben und unten sind gleich
groß. Wenn die Querruder differenziert arbeiten sol-
len (Ausschlag nach oben größer als nach unten), stel-
len Sie hier zwei verschiedene Werte ein (
Anteil: Spoiler
Wenn Sie die Querruder als Abstiegshilfe oder für But-
terfly hochstellen wollen, müssen Sie diesen Anteil
„aufdrehen". Voreinstellung ist 0% (kein Ruderaus-
schlag). Hier gibt es nur einen Wert, da die Querruder
von der Ruhelage aus nur in eine Richtung bewegt
werden. ( 14.5.3.)
Anteil: Flap
Mit diesem Anteil kann die Profilwölbung verändert
werden (z.B. Speed/Thermik). Die Ruder werden dazu
nach oben oder nach unten verstellt, daher gibt es zwei
Werte. Voreinstellung ist 0%. Auch dieser Wert muss
also aufgedreht werden, damit der Geber Flap wirksam
werden kann. ( 14.5.4.)
Anteil: Höhe
Dieser Anteil verändert die Stellung der Querruder,
wenn der Höhe-Knüppel betätigt wird. Der Anteil wird
mit dem Schalter S3 (SNAP) ein- oder ausgeschaltet.
Voreinstellung ist 0% für beide Werte. Diese Funktion
wird als Snap-Flap bezeichnet und unterstützt die Hö-
henruderfunktion z.B. bei engen Wenden (F3B) oder im
Kunstflug ( 14.5.5.)
14.5.2. Querruderausschlag und Differenzierung
MIXER
Menü: (
In diesem Menü stellen Sie den Ausschlag der Querru-
der nach oben und nach unten ein.
Hinweis: Drehrichtungen der Servos
Für die folgenden Einstellungen gehen wir davon aus,
dass die Drehrichtungen für die Servos 1 und 5 bereits
stimmen. ( 14.4.1.)
So gelangen Sie in das Menü Q ->Q:
bis MENU,
bis MIXER,
bis Q ->Q,
1
5
14.5.2.).
) Q ->Q
(SETUP erscheint),
(GAS->4 erscheint z.B.),
(aktueller Wert blinkt)
Knüppel nach links:
rechtes Querruder
nach unten
Wenn Sie den Knüppel in einer Endlage festhalten,
können Sie die Wirkung einer Veränderung immer am
rechten Querruder (Servo 5) beobachten.
Im Beispiel ist der Ausschlag nach unten (-50%) halb
so groß, wie der Ausschlag nach oben (100%). Das
entspricht einer Differenzierung von 50%.
Hinweis: Wenn Flugphasen aktiviert sind ..
14.8.), gibt es für den Anteil Quer Q ->Q in jeder
(
der drei Flugphase zwei Werte, also 6 Werte insge-
samt.
! Gehen Sie in diesem Fall beim Einstellen besonders
sorgfältig vor, damit kein Wert vergessen oder überse-
hen wird. Unerwartete Reaktionen des Models könnten
die Folge sein.
14.5.3. Querruder zum Landen hochstellen
(oder ½-Butterfly)
Menü: (
In diesem Menü stellen Sie den Ausschlag der Querru-
der nach oben ein, wenn der Geber Spoiler betätigt
wird. Hier ist nur ein Wert einzustellen, weil die Quer-
ruder sich von der Neutralstellung ausgehend nur in
eine Richtung bewegen sollen.
So gelangen Sie in das Menü SP->Q:
bis MENU,
bis MIXER,
bis SP->Q,
Bringen Sie den Spoiler-Geber (Knüppel oder rechter
Schieber) in die Stellung „Spoiler ausgefahren". Ob der
Geber dazu vorne oder hinten sein muss, haben wir im
Abschnitt 14.3.4. eingestellt.
Mit dem 3D-Digi-Einsteller können Sie jetzt den ge-
wünschten Ausschlag nach oben einstellen. Verände-
rungen werden an beiden Querrudern sichtbar.
Der Spoiler-Anteil lässt sich zwischen –200% und
200% in Schritten von 2% verändern. Werte über 100%
bzw. –100% dürfen nur eingestellt werden, wenn Sie
die Querruder mit einem Offset (
Ein kurzer Druck
die Einstellung. Der Wert ist gespeichert.
Seite 36
Knüppel nach rechts:
rechtes Querruder
nach oben
) SP->Q
MIXER
(SETUP erscheint),
(GAS->4 erscheint z.B.),
(aktueller Wert blinkt)
14.11.6.) betreiben.
auf den 3D-Digi-Einsteller beendet
