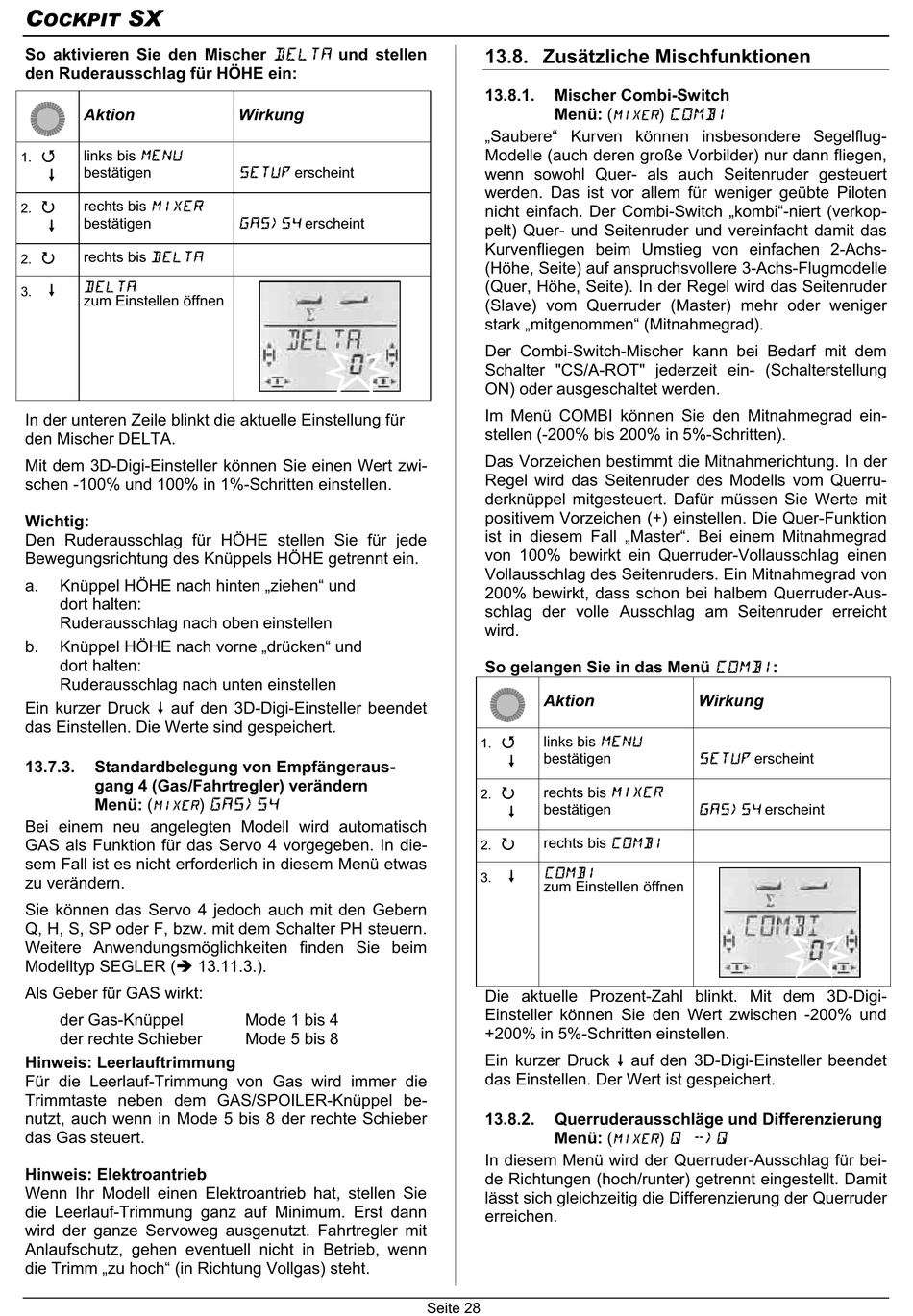

C SX
OCKPIT
So aktivieren Sie den Mischer DELTA und stellen
den Ruderausschlag für HÖHE ein:
Aktion
links bis MENU
1.
bestätigen
rechts bis MIXER
2.
bestätigen
rechts bis DELTA
2.
DELTA
3.
zum Einstellen öffnen
In der unteren Zeile blinkt die aktuelle Einstellung für
den Mischer DELTA.
Mit dem 3D-Digi-Einsteller können Sie einen Wert zwi-
schen -100% und 100% in 1%-Schritten einstellen.
Wichtig:
Den Ruderausschlag für HÖHE stellen Sie für jede
Bewegungsrichtung des Knüppels HÖHE getrennt ein.
a. Knüppel HÖHE nach hinten „ziehen" und
dort halten:
Ruderausschlag nach oben einstellen
b. Knüppel HÖHE nach vorne „drücken" und
dort halten:
Ruderausschlag nach unten einstellen
Ein kurzer Druck auf den 3D-Digi-Einsteller beendet
das Einstellen. Die Werte sind gespeichert.
13.7.3. Standardbelegung von Empfängeraus-
gang 4 (Gas/Fahrtregler) verändern
MIXER
Menü: (
Bei einem neu angelegten Modell wird automatisch
GAS als Funktion für das Servo 4 vorgegeben. In die-
sem Fall ist es nicht erforderlich in diesem Menü etwas
zu verändern.
Sie können das Servo 4 jedoch auch mit den Gebern
Q, H, S, SP oder F, bzw. mit dem Schalter PH steuern.
Weitere Anwendungsmöglichkeiten finden Sie beim
Modelltyp SEGLER (
Als Geber für GAS wirkt:
der Gas-Knüppel
der rechte Schieber
Hinweis: Leerlauftrimmung
Für die Leerlauf-Trimmung von Gas wird immer die
Trimmtaste neben dem GAS/SPOILER-Knüppel be-
nutzt, auch wenn in Mode 5 bis 8 der rechte Schieber
das Gas steuert.
Hinweis: Elektroantrieb
Wenn Ihr Modell einen Elektroantrieb hat, stellen Sie
die Leerlauf-Trimmung ganz auf Minimum. Erst dann
wird der ganze Servoweg ausgenutzt. Fahrtregler mit
Anlaufschutz, gehen eventuell nicht in Betrieb, wenn
die Trimm „zu hoch" (in Richtung Vollgas) steht.
Wirkung
SETUP erscheint
GAS>S4 erscheint
) GAS>S4
13.11.3.).
Mode 1 bis 4
Mode 5 bis 8
13.8. Zusätzliche Mischfunktionen
13.8.1. Mischer Combi-Switch
Menü: (
„Saubere" Kurven können insbesondere Segelflug-
Modelle (auch deren große Vorbilder) nur dann fliegen,
wenn sowohl Quer- als auch Seitenruder gesteuert
werden. Das ist vor allem für weniger geübte Piloten
nicht einfach. Der Combi-Switch „kombi"-niert (verkop-
pelt) Quer- und Seitenruder und vereinfacht damit das
Kurvenfliegen beim Umstieg von einfachen 2-Achs-
(Höhe, Seite) auf anspruchsvollere 3-Achs-Flugmodelle
(Quer, Höhe, Seite). In der Regel wird das Seitenruder
(Slave) vom Querruder (Master) mehr oder weniger
stark „mitgenommen" (Mitnahmegrad).
Der Combi-Switch-Mischer kann bei Bedarf mit dem
Schalter "CS/A-ROT" jederzeit ein- (Schalterstellung
ON) oder ausgeschaltet werden.
Im Menü COMBI können Sie den Mitnahmegrad ein-
stellen (-200% bis 200% in 5%-Schritten).
Das Vorzeichen bestimmt die Mitnahmerichtung. In der
Regel wird das Seitenruder des Modells vom Querru-
derknüppel mitgesteuert. Dafür müssen Sie Werte mit
positivem Vorzeichen (+) einstellen. Die Quer-Funktion
ist in diesem Fall „Master". Bei einem Mitnahmegrad
von 100% bewirkt ein Querruder-Vollausschlag einen
Vollausschlag des Seitenruders. Ein Mitnahmegrad von
200% bewirkt, dass schon bei halbem Querruder-Aus-
schlag der volle Ausschlag am Seitenruder erreicht
wird.
So gelangen Sie in das Menü COMBI:
Aktion
links bis MENU
1.
bestätigen
rechts bis MIXER
2.
bestätigen
rechts bis COMBI
2.
COMBI
3.
zum Einstellen öffnen
Die aktuelle Prozent-Zahl blinkt. Mit dem 3D-Digi-
Einsteller können Sie den Wert zwischen -200% und
+200% in 5%-Schritten einstellen.
Ein kurzer Druck
das Einstellen. Der Wert ist gespeichert.
13.8.2. Querruderausschläge und Differenzierung
Menü: (
In diesem Menü wird der Querruder-Ausschlag für bei-
de Richtungen (hoch/runter) getrennt eingestellt. Damit
lässt sich gleichzeitig die Differenzierung der Querruder
erreichen.
Seite 28
) COMBI
MIXER
Wirkung
SETUP erscheint
GAS>S4 erscheint
auf den 3D-Digi-Einsteller beendet
) Q ->Q
MIXER
