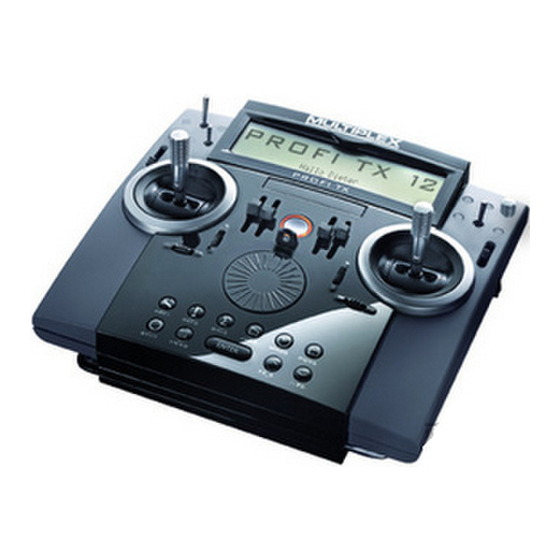

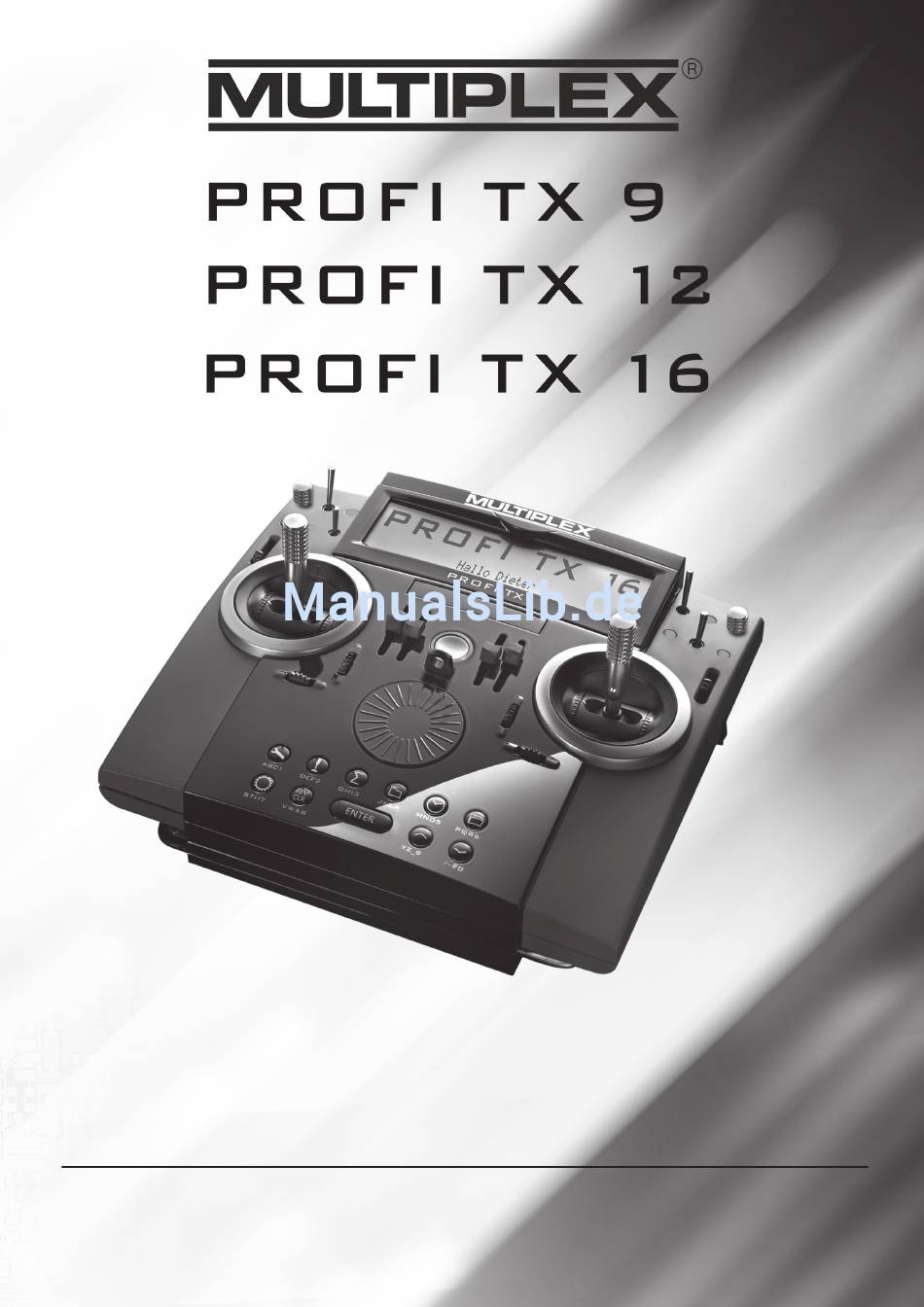

Seite 1 Bedienungsanleitung MULTIPLEX Modellsport Gmbh & Co.KG • Westliche Gewerbestraße 1 • Bretten • Germany © MULTIPLEX 2013 • Printed in Germany www.multiplex-rc.de...
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Inhalt ..........................1 Einleitung ......................7 Konzept der PROFI TX ................7 Kontakt .....................9 Aufbau der Bedienungsanleitung ............10 Änderungshistorie ................. 11 Sicherheitshinweise ..................12 Grundlegende Sicherheitshinweise ............13 Sicherheitshinweise für den Sender-Akku ..........15 ESD-Hinweise für elektronische Baugruppen ........16 Bestimmungsgemäßer Gebrauch ............
Seite 4 Inhalt 3.3.5 Zusätzliche Module einbauen ............42 Sender-Akku..................43 3.4.1 Akku laden ..................43 3.4.1.1 Akku am PC laden ..............44 3.4.1.2 Akku mit dem Steckerladegerät laden ........45 3.4.2 Akku entnehmen ................45 3.4.3 Akku einsetzen ................45 3.4.4 Akku-Management ...............
Seite 5 Inhalt 4.3.3 Modellvorlage PANZER..............85 Die Menüs ...................... 88 Statusanzeigen ..................88 5.1.1 Statusanzeige #1 ................88 5.1.2 Statusanzeige #2 ................89 5.1.2.1 Akku-Status ................89 5.1.3 Statusanzeige #3 ................91 5.1.4 Statusanzeigen #4 bis #8 ............. 92 Menüstruktur ..................93 Hauptmenü...
Seite 6 Inhalt 5.4.4 Spoiler, Flap, Fahrwerk, Drehzahl, Frei-1 bis Frei-4 ....124 5.4.5 Kreisel ..................125 5.4.6 Pitch (nur Hubschrauber) ............128 5.4.7 Gas Limiter (nur Hubschrauber ) ..........128 Hauptmenü Mixer ................129 5.5.1 Flächenmodelle ................129 5.5.1.1 Combi-Switch ................. 130 5.5.1.2 Quer.Diff .................
Seite 7 Inhalt 5.8.6 Safety-Check ................164 Fehlermeldungen ................164 Den Sender bedienen .................. 165 Bedienung mit dem Tastenfeld ............165 6.1.1 Direktzugriffstasten für Menüs ............ 165 6.1.2 Tasten für Sonderfunktionen ............166 6.1.3 Die Texteingabe ................. 167 Bedienung mit der Drehscheibe ............168 Digi-Einsteller ..................
Seite 8 Inhalt 8.1.3.6 Antrieb einstellen ..............192 8.1.4 Querruder als Spoiler nutzen ............. 192 8.1.5 Wölbklappen als Spoiler nutzen ..........193 8.1.6 Optimierung ................193 Hubschraubermodelle ................. 195 8.2.1 Der prinzipielle Weg ..............195 8.2.2 Modell im Sender neu anlegen ........... 195 8.2.3 Geber und Schalter vorbereiten ..........
Seite 9: Einleitung
Einleitung Einleitung PROFI TX Wir freuen uns, dass Sie sich für das Fernsteuersystem entschieden haben. PROFI TX M- Der neue Pultsender bietet Ihnen zahlreiche innovative und richtungsweisende Features in der 2,4 GHz-Übertragungstechnologie:  integrierte Antennentechnologie (IOAT)  ultraschnelle, sichere Signalübertragung ...
Seite 10 Einleitung  Akku-Management-System Überwachung des Sender-Akkus mit Anzeige der Restladung in Berechnung und Anzeige der Restlaufzeit in Stunden  Servo-Monitor mit grafischer oder numerischer Anzeige zum Prüfen von Einstellungen ohne Modell  Codeschloss mit PIN (4-stellig) zur Sicherung gegen unbefugten Datenzugriff Hardware ...
Seite 11: Kontakt
Modellvorlagen und umfangreiche Hilfsfunktionen zum Erstellen neuer Modelle.  Umfassende Einstell- und Mischmöglichkeiten für Flächen- und Helikopter- Modelle Unterschiede der Sendervarianten PROFI TX 9 PROFI TX 12 PROFI TX 16 Kanäle Modellspeicher Kontakt Wir haben uns sehr bemüht, diese Bedienungsanleitung so zu gestalten, dass Sie auf jede Frage schnell und einfach eine Antwort finden.
Seite 12: Aufbau Der Bedienungsanleitung
Einleitung Aufbau der Bedienungsanleitung PROFI TX Diese Bedienungsanleitung beschreibt den Pultsender . Sie enthält folgende Kapitel:  Kapitel 1 „Einleitung“ gibt einen Überblick über das Konzept der PROFI TX  Kapitel 2 „Sicherheitshinweise“ enthält wichtige Informationen zur Sicherheit, zum bestimmungsgemäßen Gebrauch und zur Gewährleistung. ...
Seite 13: Änderungshistorie
Einleitung  Kapitel 8 „Modelle anlegen und anpassen“ beschreibt Schritt für Schritt an zwei Beispielen, wie Sie ein eigenes Flächenmodell und ein Hubschraubermodell anlegen einstellen.  Kapitel 9 „Wartung und Pflege“ beschreibt kurz, wie Sie Ihren Sender pflegen.  Kapitel Fehler! Verweisquelle konnte nicht gefunden werden. „Fehler! rweisquelle konnte nicht gefunden werden.“...
Seite 14: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lesen und beachten Sie unbedingt die nachfolgenden Anweisungen und Si- cherheitshinweise! Die Kenntnis und das Befolgen der in dieser Bedienungsanleitung enthaltenen Anweisungen sind Voraussetzung für die gefahrlose Verwendung sowie für die Sicherheit bei Betrieb und Wartung. Die folgenden grundlegenden Sicherheitshinweise und Warnhinweise sind wesentlicher Bestandteil dieser Anleitung und besitzen grundlegende Bedeutung für den Umgang mit dem Produkt.
Seite 15: Grundlegende Sicherheitshinweise
Sie sie. Lassen Sie insbesondere den Fernsteuersender und den Empfänger in regelmäßigen Abständen (alle 2 bis 3 Jahre) von einer autorisierten MULTIPLEX- Servicestelle überprüfen (siehe Abschnitt 10.1 „Technische Daten“ auf Seite 217). Betreiben Sie den Sender nur im zulässigen Temperaturbereich (siehe Abschnitt...
Seite 16 Sie die Stromversorgung und lassen Sie das Gerät möglichst in geöffnetem Zustand austrocknen (bis zu einigen Tagen). Danach führen Sie einen sorgfältigen Funktionstest durch. In schweren Fällen lassen Sie das Gerät von einer autorisierten MULTIPLEX-Servicestelle prüfen (siehe Abschnitt 1.2 „Kontakt“ auf Seite 9. Achtung bei statischen Ladungen! Bei extrem trockener Luft laden sich Sender und/oder Pilot auf.
Seite 17: Sicherheitshinweise Für Den Sender-Akku
Sicherheitshinweise Sicherheitshinweise für den Sender-Akku Der Sender-Akku ist für die Stromversorgung dieses Geräts verantwortlich und trägt damit wesentlich zur Betriebssicherheit bei. Die im Sender integrierte Ladeschaltung ist auf den Akku abgestimmt. Laden Sie den Akku nicht außerhalb des Geräts. Akkus sind kein Spielzeug und müssen außerhalb der Reichweite von Kindern aufbewahrt werden.
Seite 18: Esd-Hinweise Für Elektronische Baugruppen
Sicherheitshinweise ESD-Hinweise für elektronische Baugruppen Baugruppen eines Fernsteuersenders (Hauptplatine, HF-Modul, Channel-Check, Scanner) sind mit elektrostatisch empfindlichen Bauteilen bestückt. Diese können durch Ladungsausgleich (Potentialausgleich durch elektrostatische Entladung) beim Berühren der Baugruppe zerstört, nicht erkennbar geschädigt oder in der Lebensdauer beeinflusst werden. Beachten Sie unbedingt folgende Schutzmaßnahmen für elektrostatisch ge- fährdete Baugruppen: ...
Seite 19: Bestimmungsgemäßer Gebrauch
Sicherheitshinweise Bestimmungsgemäßer Gebrauch Der PROFI TX Sender ist ausschließlich zur Fernsteuerung von Modellen vorgesehen. Beachten Sie stets die Einschalt- und Ausschalt-Reihenfolge, damit ein unkontrolliertes, gefährliches Anlaufen des Antriebes vermieden wird: Einschalten 1. Sender 2. Empfänger 3. Antriebs-Akku anschließen, bzw. Antrieb EIN Ausschalten Antriebs-Akku trennen, bzw.
Seite 20 Sicherheitshinweise  Kabel mit ausreichendem Querschnitt verwenden.  Empfängerantennen nicht aufwickeln, nicht kürzen. Antennen nicht auf oder unmittelbar neben elektrisch leitenden Teilen positionieren. Antennen aus Rümpfen, die eine abschirmende Wirkung haben (Kohlefaser, metallische Lackierung) herausführen. Beachten Sie auch die entsprechenden Hinweise in der Empfängeranleitung! ...
Seite 21 Sicherheitshinweise Kontrollen vor dem Start  Sender-, Empfänger- und Antriebs-Akkus sorgfältig vollladen und Ladezustand regelmäßig kontrollieren.  Sicherstellen, dass im Sender der richtige Modellspeicher aktiviert ist.  Reichweite testen (siehe Abschnitt 3.6 „Reichweitentest“ auf Seite 49).  Funktion und Wirkung aller Steuer- und Nebenfunktionen testen. Falls irgendwelche Unregelmäßigkeiten auftreten, nicht starten.
Seite 22: Haftung Und Schadenersatz
Wartung und Betrieb des Modells und der Fernsteueranlage haben, wird hiermit ausdrücklich auf diese Gefahren hingewiesen. Die MULTIPLEX Modellsport GmbH & Co.KG übernimmt keine Haftung für Verluste, Schäden oder Kosten, die sich aus einer fehlerhaften Verwendung und dem Betrieb des Produkts ergeben oder damit zusammenhängen.
Seite 23: Gewährleistung
Unsachgemäßen Betrieb, falsche Anschlüsse, Verpolung  Verwendung von Komponenten anderer Hersteller, die von uns nicht freigegeben wurden  Veränderungen/Reparaturen, die nicht von einer autorisierten MULTIPLEX- Servicestelle freigegeben oder ausgeführt wurden  Versehentliche oder absichtliche Beschädigungen  Defekte auf Grund unüblicher Nutzung und/oder Abnutzung ...
Seite 24: Entsorgung
Sicherheitshinweise Entsorgung Geben Sie Elektrogeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind, zur Entsorgung nicht in den Hausmüll, sondern führen Sie sie einem geeigneten Entsorgungssystem zu. WEEE - Waste of Electrical and Electronic Equipment, Richtlinie 2002/96/EG: In Ländern der EU (Europäische Union) dürfen Elektrogeräte nicht durch den Haus- bzw.
Seite 25: Der Sender
Der Sender Der Sender Aufbau des Senders 3.1.1 Oberseite Abb. 1: Oberseite des Senders PROFI TX Seite 23...
Seite 26 Der Sender Power-Taste mit Leuchtring (siehe Abschnitt 0 „ Sender-Akku laden! Bei Unterspannung sollten Sie den Akku zeitnah (1-2 Tage) auflad durch Tiefentladung zu vermeiden. Beachten Sie die Ladehinweis 3.4 „Sender-Akku“ auf Seite 43). Sender ein- und ausschalten“ auf Seite 46). Der Leuchtring zeigt im Betrieb den Status des HF-Moduls an (siehe Abschnitt „Leuchtring“...
Seite 27 Der Sender Tastatur, bestehend aus 11 Tasten in 2 Reihen.  Die 6 Tasten der oberen Reihe dienen dem schnellen, direkten Zugriff auf die 6 Hauptmenüs (siehe Abschnitt 6.1.1 „Direktzugriffstasten“ auf Seite 165).  Die 5 Tasten der zweiten Tastenreihe werden zur Programmierung benötigt (siehe Abschnitt 6.1.2 „Tasten für Sonderfunktionen“...
Seite 28 Der Sender Leuchtring Der Leuchtring zeigt im Betrieb den Status des HF-Moduls an:  Gelbes Blitzlicht: Normalbetrieb, volle HF-Leistung.  Rotes Blitzlicht: Reduzierte Sendeleistung zum Reichweitentest (siehe Seite 49).  Schnelles Blinklicht in Orange: Gerät ist im "Binding-Modus" (siehe Seite 50). ...
Seite 29: Unterseite
Der Sender 3.1.2 Unterseite Abb. 2: Unterseite des Senders Bedienmulde des Verschlussschiebers für die USB-Buchsen (siehe Abschnitt 3.1.5 „Anschlüsse“ auf Seite 30). Druckknöpfe zum Öffnen des Gehäuses (siehe Abschnitt 3.3.1 „Gehäuse öffnen und schließen“ auf Seite 32). Tragebügel PROFI TX Seite 27...
Seite 30: Tragegriff / Tragebügel
Der Sender 3.1.3 Tragegriff / Tragebügel Die Tragebügel liegen in einer Schublade, die auch als Griff zum Tragen des Senders verwendet werden kann. 3.1.3.1 Tragegriff Zur Nutzung als Tragegriff ziehen Sie die Schublade vollständig heraus (Bild). Die Tragebügel sind in dieser Position arretiert. 3.1.3.2 Tragebügel Ziehen Sie die Schublade nur so weit heraus, bis der innere Bügel frei liegt.
Seite 31: Das Innere
Der Sender 3.1.4 Das Innere Abb. 3: Der Sender von innen HF-Modul mit Antenne IOAT Sender-Akku (siehe Abschnitt 3.4 „Sender-Akku“ auf Seite 43) Steueraggregate microSD-Karte Abdeckung der Steckplätze für die frontal einbaubaren Bedienelemente 4 Steckplätze für zusätzliche Module (siehe Abschnitt 3.3.4 „Zusätzliche Bedienelemente einbauen“...
Seite 32: Anschlüsse
Der Sender 3.1.5 Anschlüsse Abb. 4: Anschlüsse am Sender Kopfhörer-Anschluss (Klinkenstecker); wenn Sie einen Kopfhörer PROFI TX anschließen, wird der Lautsprecher der ausgeschaltet. PROFI TX Mini-USB-Buchse zum Anschluss der an einen PC und zum Laden des Akkus über den Ladestecker (siehe Abschnitt 3.4.1 „Akku laden“ auf Seite 43).
Seite 33: Erste Inbetriebnahme
Der Sender Erste Inbetriebnahme PROFI TX Führen Sie bei der ersten Inbetriebnahme Ihrer die folgenden Schritte durch. Die ausführliche Beschreibung finden Sie jeweils in den angegebenen Abschnitten. Laden Sie den Akku kurz auf. Eine Stunde am PC (500mA) oder 20 Minuten mit dem Steckerlader (1,5A) genügen: Details in Abschnitt 3.4 „Sender-Akku“...
Seite 34: Mechanische Arbeiten Am Sender
Der Sender Mechanische Arbeiten am Sender 3.3.1 Gehäuse öffnen und schließen Kurzschlussgefahr! Schalten Sie vor dem Öffnen den Sender aus. Gehäuse öffnen Schalten Sie das Gerät aus. 2. Entfernen Sie USB- und Kopfhörerkabel. 3. Legen Sie das Gerät umgedreht auf eine weiche Unterlage. 4.
Seite 35 Der Sender Gehäuse schließen 6. Entfernen Sie USB- und Kopfhörerkabel. 7. Legen Sie das Gerät umgedreht auf eine weiche Unterlage. 8. Bringen Sie die seitlichen Bedienelemente in Mittelstellung. 9. Stellen Sie den Gehäuseboden auf der Unterkante senkrecht auf. 10. Schwenken Sie den Boden nach vorne/unten und rasten Sie den Boden mit leichtem Druck ein.
Seite 36: Knüppelaggregate Anpassen
Der Sender 3.3.2 Knüppelaggregate anpassen 3.3.2.1 Knüppelaggregate drehen Die „natürliche Arbeitsachse“ ihrer Hände zeigt leicht gegeneinander. Die PROFI TX Knüppelaggregate der lassen sich durch Drehen optimal an Ihre ergonomischen Gewohnheiten anpassen. Der Drehbereich beträgt ca. 15°. Abb. 5: Knüppelaggregate drehen Gehen Sie wie folgt vor: Lockern Sie die drei TORX-Schrauben des entsprechenden Knüppelaggregates mit dem TORX-Schraubendreher, bis sich das Aggregat...
Seite 37: Rastung, Reibung Und Rückstellkraft Einstellen
Der Sender 3.3.2.2 Rastung, Reibung und Rückstellkraft einstellen (2) Federn für Reibung oder Rastung (1) Neutralisierung deaktivieren (4) Rückstellkraft rechts/links (4) Rückstellkraft vor/rück (3) Stärke für Reibung oder Rastung Abb. 6: Einstellschrauben am Knüppel Rastung und Reibung PROFI TX wird serienmäßig mit neutralisierenden Knüppeln ausgeliefert. Die Federn für den Betrieb mit Rastung oder Reibung sind auf beiden Knüppelaggregaten montiert und können einfach und schnell aktiviert werden.
Seite 38 Der Sender Rückstellkraft des Knüppels Die Rückstellkraft oder „Härte“ der Neutralisierungsfeder lässt sich für jede der vier Knüppelachsen einzeln einstellen. Die Abbildung auf Seite 35 zeigt, wo eingestellt wird. Um die Knüppelachsen härter einzustellen, drehen Sie die Schrauben (4) im Uhrzeigersinn.
Seite 39: Knüppelgriffe Mit Schalter Oder Taste Einbauen
Der Sender 3.3.3 Knüppelgriffe mit Schalter oder Taste einbauen ® PROFI TX MULTIPLEX bietet für die drei verschiedene Knüppelgriffe mit Schalter oder Taster an (siehe Abschnitt 10.2 „Zubehör“ auf Seite 218). Zum Einbau eines anderen Knüppelgriffs, gehen Sie wie folgt vor: Schalten Sie den Sender aus und öffnen Sie ihn.
Seite 40 Der Sender 6. Ziehen Sie sie vorsichtig am Draht, bis Sie die Litze greifen können. Es geht leichter, wenn Sie die Knüppelstange auf die, dem Drahtaustritt gegenüber liegende, Seite halten. 7. Schieben Sie den Knüppelgriff auf die Knüppelstange und ziehen Sie gleichzeitig die Litzen komplett durch.
Seite 41: Zusätzliche Bedienelemente Einbauen
Der Sender 3.3.4 Zusätzliche Bedienelemente einbauen PROFI TX Sie können in die auf jeder Seite 7 Bedienelemente einbauen. (siehe Abschnitt 3.1 „Aufbau des Senders“ auf Seite 23).  Bedienelemente können Tasten, Kippschalter mit zwei oder drei Stellungen oder Drehpotentiometer in beliebiger Anordnung sein. ...
Seite 42 Der Sender Heben Sie die Schalterwanne heraus und entfernen Sie die Blindstopfen an den gewünschten Einbauplätzen. Bauen Sie die Bedienelemente ein. Achten Sie bei Kippschaltern auf die Einbaurichtung: Das rote Kabel muss zur Vorderseite des Senders zeigen. Setzen Sie die Schalterwanne ein und schrauben Sie sie fest. Setzen Sie die Platinen auf und schrauben Sie sie fest.
Seite 43 Der Sender Zusätzliche Bedienelemente PROFI TX Folgende Bedienelemente können Sie in die zusätzlich einbauen (siehe auch Abschnitt 10.2 „Zubehör“ auf Seite 218):  2-Stufen-Schalter kurz (Micro) Artikelnr. 75750  2-Stufen-Schalter lang (Micro) Artikelnr. 75751  3-Stufen-Schalter kurz (Micro) Artikelnr. 75752 ...
Seite 44: Zusätzliche Module Einbauen
Der Sender 3.3.5 Zusätzliche Module einbauen PROFI TX Sie können die mit vier Modulen erweitern. Bauen Sie niemals zwei gleichartige Module ein! Bei Drucklegung dieser Anleitung war nur das COPILOT-Modul (Artikelnr. 45184) erhältlich (siehe Abschnitt 10.2 „Zubehör“ auf Seite 218). Gehen Sie zum Einbauen eines Moduls wie folgt vor: Schalten Sie den Sender aus.
Seite 45: Sender-Akku
Sie können die wie folgt laden:  Über ihren PC oder Laptop  Mit dem USB-Steckerladegerät 12V DC für Kfz von MULTIPLEX (Artikelnr. 145533)  Mit dem USB-Steckerladegerät 100-240V AC von MULTIPLEX (Artikelnr. 145534, siehe Abschnitt 10.2, „Zubehör“ auf Seite 218) Schließen Sie den Sender nie ohne Akku an ein Ladegerät an!
Seite 46: Akku Am Pc Laden
Der Sender 3.4.1.1 Akku am PC laden Gehen Sie wie folgt vor: PROFI TX Schalten Sie die aus. 2. Heben Sie das Gerät an. Die Bedienmulde des Verschlussschiebers befindet sich an der Gehäuseunterseite. 3. Schieben Sie die den Verschlussschieber in Richtung Gerätemitte. 4.
Seite 47: Akku Mit Dem Steckerladegerät Laden
Der Sender 3.4.1.2 Akku mit dem Steckerladegerät laden Gehen Sie wie folgt vor: Heben Sie das Gerät an (Die Bedienmulde des Verschlussschiebers befindet sitzt an der Gehäuseunterseite). 2. Schieben Sie den Verschlussschieber in Richtung Gerätemitte. 3. Schließen Sie das mitgelieferte USB-Kabel am Steckerladegerät und an der PROFI TX Mini-USB-Buchse der 4.
Seite 48: Akku-Management
Der Sender 3.4.4 Akku-Management PROFI TX zählt den Strom beim Betrieb des Senders und beim Laden des Sender-Akkus. Aus dem Stand des Stromzählers, aus Temperatur und Spannung, wird die verfügbare Akku-Ladung berechnet. Aus Ladung und Strom errechnet sich die verbleibende Betriebszeit die auf Statusanzeige #2 angezeigt wird (siehe Seite 89).
Seite 49: Sender Ein- Und Ausschalten
Der Sender Sender ein- und ausschalten Sender-Akku laden! PROFI TX wird mit teilgeladenem Sender-Akku ausgeliefert. Vor der Inbetriebnahme sollten Sie den Akku zumindest teilweise aufladen. Beachten Sie bitte die Ladehinweise (siehe Abschnitt 3.4 „Sender-Akku“ auf Seite 43). 3.5.1 Einschalten Zum Einschalten des Geräts gehen Sie wie folgt vor: Drücken Sie die Power-Taste, bis der Leuchtring um die Taste voll ist.
Seite 50: Ausschalten
Der Sender Einschalten im Binding-Modus  Halten Sie beim Einschalten die ¡ -Taste gedrückt bis das Statusdisplay „ erscheint. (siehe Abschnitt Binding“ auf Seite 50). Einschalten zum Reichweitentest Halten Sie beim Einschalten die §-Taste gedrückt bis das Statusdisplay erscheint: Das Gerät startet zum Prüfen der Reichweite mit reduzierter Sendeleistung (siehe Abschnitt 3.6 „Reichweitentest“...
Seite 51: Reichweitentest
Der Sender Reichweitentest Reichweitentests sind notwendig, um die sichere Funktion der Fernsteueranlage zu gewährleisten und Veränderungen der Übertragungseigenschaften rechtzeitig zu erkennen. Führen Sie immer einen Reichweitentest durch wenn:  Komponenten im Modell neu eingesetzt, verändert oder anders angeordnet wurden.  Komponenten im Modell neu verwendet werden, die zuvor an einem Absturz/Crash beteiligt waren.
Seite 52 Der Sender Vorgehen Wenn das Modell einen Antrieb hat, schalten Sie ihn aus! Halten Sie am Sender die ¡-Taste gedrückt und schalten Sie gleichzeitig den Sender ein. Schalten Sie den Empfänger ein. 4. Aktivieren Sie im Menü Servo > Testlauf den Testlauf für eine Steuerfunktion, z.B.
Seite 53 Der Sender Bei „Spread Spectrum“ wird jedes Datenbit in 64 Bit kodiert (gespreizt). Dieses Verfahren erzeugt eine sehr hohe Störsicherheit. Beim Binding teilt der Sender dem Empfänger die „Hopping Sequence“, den „Spreading Code“ und die „Response Time“ mit. Vorgehen Halten Sie die Werkzeugtaste gedrückt und schalten Sie den Sender ein. Wenn aktiviert, wird die Anzeige des Safety-Checks sichtbar.
Seite 54: Lehrer-/Schüler-Betrieb
Trimmung und Wegeinstellungen durch M-LINK zum Lehrer-Sender übertragen. PROFI TX Als Lehrer-Sender kann entweder eine andere mit COPILOT-Modul oder ein anderer MULTIPLEX-Sender mit Lehrer-/Schüler-Stick, verwendet werden. Details unter „Schulung“ auf Seite 98. Lehrer-Modus Für den Lehrer-Modus benötigen Sie einen freien Schalter am Lehrer-Sender und das COPILOT-Modul (siehe Abschnitt 10.2 „Zubehör“...
Seite 55: Digital-Trimmung
Der Sender Digital-Trimmung 3.8.1 Übersicht „Trimmen“ bezeichnet das Ausrichten eines Modellflugzeugs bei unbetätigten Steuerknüppeln in einen sauberen Geradeausflug. Die Digital-Trimmung hat zwei wesentliche Vorteile:  Die Trimmtasten kennen keine mechanische Position, die dem Trimmwert entspricht (wie bei einer konventionellen Trimmung mit Trimmschiebern). Die Trimmstellung der Digital-Trimmung wird im Display angezeigt und die Trimmwerte bei jeder Änderung im Modellspeicher abgespeichert.
Seite 56: Trimmanzeige Im Display
Der Sender auf Seite 23). Sie sind ergonomisch optimiert platziert und sowohl im Hand- als auch im Pultsender-Betrieb gut erreichbar. Jeder seitliche Druck auf eine Taste bewirkt ein Trimmen der jeweiligen Steuerachse in Druckrichtung. Drücken Sie eine Trimmtaste länger als 0,8 Sekunden, läuft die Trimmung bis zum Loslassen der Taste automatisch weiter (AUTO-REPEAT-Funktion).
Seite 57: Modellvorlagen
Modellvorlagen Modellvorlagen PROFI TX Folgende Modellvorlagen sind in der verfügbar:  Vorlagen für Flächenmodelle BASIC, siehe Seite 59 ACRO, siehe Seite 61 SEGLER+, siehe Seite 61 DELTA, siehe Seite 66 NURFLÜGEL, siehe Seite 68 BIG SCALE, siehe Seite 70  Vorlagen für Hubschraubermodelle: FUNCOPTER, siehe Seite 75 HELI FBL siehe Seite 76...
Seite 58: Vorlagen Für Flächenmodelle
Modellvorlagen Vorlagen für Flächenmodelle Bei allen Vorlagen für Flächenmodelle sind die Bezeichnungen der 15 Steuerfunktionen vergleichbar. Nur die Zuordnung von GAS und Spoiler unterscheiden sich:  Bei Motormodellen liegt Gas auf einem Knüppel und Spoiler auf Schieber <E.  Bei Segelflugzeugen liegt Spoiler auf dem Knüppel und Gas auf Schieber <E.
Seite 59 Modellvorlagen Steuerfunktion Geber Einstellung Parameter Trimm. BASIC, ACRO, DELTA, BIG SCALE: Knüppel Schritt 1.5% SEGLER+: <E Modus HALB Expo Laufzeit 0.0s BASIC, ACRO, DELTA, Spoiler Laufzeit 0.0s BIG SCALE: <E Festwerte SEGLER+: Knüppel F> Flap Laufzeit 0.0s Festwerte Fahrwerk Laufzeit 0.0s Festwerte Schlepphaken...
Seite 60 Modellvorlagen Steuerfunktion Geber Einstellung Parameter Frei-2 Laufzeit 0.0s Festwerte Frei-3 Laufzeit 0.0s Festwerte Frei-4 Laufzeit 0.0s Festwerte = 4 Flugphasen PROFI TX Seite 58...
Seite 61: Modellvorlage Basic
Modellvorlagen 4.1.1 Modellvorlage BASIC Diese Modellvorlage ist für sehr einfache Motor- oder Segelmodelle gedacht, auch für Modelle ohne Querruder. Für Flugsimulatoren ist diese Modellvorlage aufgrund ihrer Einfachheit optimal geeignet. Servo-Zuordnung Funktion Querruder Höhenruder Seitenruder Motor Abb. 8: Servo-Zuordnung BASIC Wenn Sie ein zweites Querruder-Servo einbauen, um die Querruder getrennt anzulenken, ordnen Sie einfach einem freien Servo die Funktion Querruder zu ( siehe „Zuordnung“...
Seite 62 Modellvorlagen Vordefinierte servoseitige Mixer der Vorlage BASIC Name Mischanteile Option & Einstellungen Wert Kompensation: š HÖHE+ Höhenruder Wege auf und ab 100% 100% asymmetrisch ›- Weg einseitig, mit Gas-T (ungetrimmt) Totgang Weg einseitig mit Spoiler Zwischenpunkt Ihr Modell hat ein V-Leitwerk? Ändern Sie im Menü „Servos>Zuordnen“ die Steuerfunktionen „Seitenruder“...
Seite 63: Modellvorlage Acro
Modellvorlagen 4.1.2 Modellvorlage ACRO  Die Modellvorlage ACRO ist geeignet für Motormodelle bis 4 Klappen, optional mit Snap-Flap. Funktion QUER+ HÖHE+ Seitenruder Motor QUER+ Abb. 9: Servo-Zuordnung ACRO Vorgegebene geberseitige Mixer, 2 weitere können selbst definiert werden. Name Mischanteile Option & Einstellungen Wert % Combi-Switch Quer <>...
Seite 64 Modellvorlagen Name Mischanteile Option & Einstellungen Wert % œ Weg einseitig, mit Landeklappen Zwischenpunkt œ Spoiler Weg einseitig, mit Zwischenpunkt š V-LEITW+ Höhenruder Wege auf und ab asymmetrisch š 2 Wege rechts und Seitenruder links asymmetrisch, 2 Richtungen ›- Weg einseitig, Gas-T (ungetrimmt) mit Totgang...
Seite 65 Modellvorlagen ›+ FLAPS+ Flaps Weg einseitig, 100% (Auftriebserhöhung) mit Offset š 2 Wege auf und ab Querruder asymmetrisch, 2 Richtungen œ Weg einseitig, Spoiler (Luftbremse) Zwischenpunkt š Höhenruder-T Wege auf und ab (Snap-Flap) asymmetrisch PROFI TX Seite 63...
Seite 66: Modellvorlage Segler
Modellvorlagen 4.1.3 Modellvorlage SEGLER+  Die Modellvorlage ist geeignet für Segelflugmodelle bis zu 8 Klappen, optional mit Snap-Flap. Funktion QUER+ HÖHE+ Seitenruder FLAP_IN+ Abb. 10: Servo-Zuordnungen SEGLER+ Spoiler Servo Zuordnung Vorgegebene geberseitige Mixer, 2 weitere können selbst definiert werden. Name Mischanteile Option &...
Seite 67 Modellvorlagen Name Mischanteile Option & Einstellungen Wert ›- Weg einseitig, mit Gas-T (ohne Trimmung) Totgang š V-LEITW+ Höhenruder Wege auf und ab asymmetrisch š 2 Seitenruder Wege rechts und links asymmetrisch ›+ Weg einseitig, mit Spoiler Offset ›- Gas-T (ungetrimmt) Weg einseitig, mit Totgang ™...
Seite 68: Modellvorlage Delta
Modellvorlagen 4.1.4 Modellvorlage DELTA Diese Modellvorlage ist geeignet für Deltamodelle. Funktion DELTA+ Seitenruder Abb. 11: Servo-Zuordnung DELTA Vorgegebene geberseitige Mixer, 2 weitere können selbst definiert werden. Name Mischanteile Option & Einstellungen Wert Combi-Switch Quer <> Seite Quer < Seite Quer.Diff Querruder Mode Quer.Diff...
Seite 69 Modellvorlagen Name Mischanteile Option & Einstellungen Wert š V-LEITW+ Höhenruder Wege auf und ab 70% 70% asymmetrisch š 2 Wege rechts und Seitenruder 70% 70% links asymmetrisch ›- Weg einseitig, mit Gas-T AUS AUS Totgang PROFI TX Seite 67...
Seite 70: Modellvorlage Nurflügel
Modellvorlagen 4.1.5 Modellvorlage NURFLÜGEL Diese Modellvorlage ist geeignet für Modelle bis zu 4 Klappen. Servo-Zuordnung Funktion FLAP_IN+ FLAP_AU+ Abb. 12: Servo-Zuordnung NURFLÜGEL Vorgegebene geberseitige Mixer, 2 weitere können selbst definiert werden. Name Mischanteile Option & Einstellungen Wert Combi-Switch Quer <> Seite Quer <...
Seite 71 Modellvorlagen Vorgegebene servoseitige Mixer Name Mischanteile Option & Einstellungen Wert š 2 Wege auf und ab FLAP_IN+ Querruder asymmetrisch Inneres Klappenpaar š Höhenruder Wege auf und ab asymmetrisch š Wege auf und ab Flap asymmetrisch (Wölbklappen) ›+ Weg einseitig, mit Spoiler Offset ›-...
Seite 72: Modellvorlage Big Scale
Modellvorlagen 4.1.6 Modellvorlage BIG SCALE Diese Modellvorlage ist geeignet für Motor-Großmodelle mit 2 Höhenruder-Servos und Landeklappen. Servo-Zuordnung Funktion QUER+ FLAPS+ HÖHE+ Seitenruder Abb. 13: Servo-Zuordnung BIG SCALE Vorgegebene geberseitige Mixer, 2 weitere können selbst definiert werden. Name Mischanteile Option & Einstellungen Wert % Combi-Switch Quer <>...
Seite 73 Modellvorlagen V-LEITW+ Höhenruder Wege auf und ab š asymmetrisch Wege rechts und Seitenruder š 2 links asymmetrisch, 2 Richtungen Spoiler Weg einseitig, mit ›+ Offset Gas-T Weg einseitig, mit ›- (ungetrimmt) Totgang QUER+ Querruder ™+2 Weg symmetrisch, 100% 100% 2 Richtungen, mit Offset Landeklappen Weg einseitig, mit...
Seite 74: Vorlagen Für Hubschraubermodelle
Modellvorlagen Vorlagen für Hubschraubermodelle Es sind Modellvorlagen für 4 Hubschrauber Typen vorgesehen: FUNCOPTER für gasgesteuerte Elektro-Hubschrauber eHELI FBL für Flybarless Hubschrauber eHELIccpm für Elektro-Hubschrauber mit elektronischer Kopfmischung HELIccpm für Verbrenner-Hubschrauber mit elektronischer Kopfmischung HELImech für Verbrenner-Hubschrauber mit mechanischem Kopfmischer Geberzuordnung, Steuerfunktion und Einstellungen Steuerfunktion Geber Einstellung...
Seite 75 Modellvorlagen Frei-1 Laufzeit 0.0s Festwerte Frei-2 Laufzeit 0.0s Festwerte Fahrwerk Laufzeit 0.0s Festwerte Schalter-1 Schalter-2 Kreisel <E Kreiseltyp Heading Heading Geber: <E /Dämpfung /Geber Ausblendung Schalter-3 Gemisch Frei-3 Laufzeit 0.0s Festwerte Frei-4 Laufzeit 0.0s Festwerte Pitch wie Gas Laufzeit 0.0s Festwerte Gas Limiter F>...
Seite 76 Modellvorlagen Alle Hubschrauber-Vorlagen enthalten den gleichen Satz an Mixern:  vier freie, flugphasenfähige Gebermixer. Z.B. um Roll, Nick, Gier zum Gas zu mischen.  Heckrotormixer  Rotorkopfmixer Name Mischanteile Einstellungen Wert HECKROTOR Gier, Pitch Offset Pitch+/- Pitch Nullpunkt Gier diff. ROTORKOPF-R Roll, Nick, Pitch Geometrie...
Seite 77: Modellvorlage Funcopter
Modellvorlagen 4.2.1 Modellvorlage FUNCOPTER Diese Modellvorlage ist geeignet für gasgesteuerte Hubschrauber mit Elektromotor. Durch das Fehlen des Pitch-Kanals kann diese Vorlage nicht auf den Stand der anderen Heli-Vorlagen gebracht werden. Servo Zuordnung Servo Belegung FUNCOPTER Roll Nick Gier Pitch Kreisel --------- (frei) 7..16 PROFI TX...
Seite 78: Modellvorlage Eheli Fbl
Modellvorlagen 4.2.2 Modellvorlage eHeli FBL Diese Modellvorlage ist in der Grundkonfiguration für Hubschrauber mit Flybarless Controller optimiert. Die Rückrüstung zur klassischen Konfiguration ist, durch servoseitiges Zuordnen von Heckrotormixer und Kopfmixern, sehr einfach machbar. Die Vorlage genauso gut für Pitch-gesteuerte Elektro-Hubschrauber mit mechanischem Kopfmischer geeignet.
Seite 79: Modellvorlage Eheliccpm
Modellvorlagen 4.2.3 Modellvorlage eHELIccpm Für Pitch-gesteuerte Elektro-Hubschrauber mit Rotorkopf für elektronische Mischung ( Collective Cyclic Pitch Mixer ). Für Gas ist die Option „Governor-Mode“ aktiviert. Schalten Sie diese Option aus, wenn Sie mit Gaskurven arbeiten wollen (siehe „Gas (Hubschrauber)“, Seite 121). Funktion ROTORKOPF-VH ROTORKOPF-L...
Seite 80: Modellvorlage Heliccpm
Modellvorlagen 4.2.4 Modellvorlage HELIccpm Für Pitch-gesteuerte Verbrenner-Hubschrauber mit Rotorkopf für elektronische Mischung ( Collective Cyclic Pitch Mixer ). Im Gas-Kanal ist Governor-Mode ausgeschaltet. Die Steuerfunktion Schalter-3 wurde durch Gemisch zur Gemischeinstellung ersetzt Wenn Sie einen Drehzahlregler verwenden, schalten Sie den Governor-Mode ein um die Gaskurve auszuschalten (Seite 121).
Seite 81: Modellvorlage Helimech
Modellvorlagen 4.2.5 Modellvorlage HELImech Diese Vorlage ist vorgesehen für Pitch-gesteuerte Verbrenner-Hubschrauber mit mechanisch gemischtem Rotorkopf. Im Gas-Kanal ist Governor-Mode ausgeschaltet. Die Steuerfunktion Schalter-3 wurde durch Gemisch zur Gemischeinstellung ersetzt. Funktion Roll Nick Gier Pitch Abb. 16: Servo-Zuordnung HELImech Mixer Name Mischanteile Einstellungen Wert...
Seite 82: Vorlagen Für Land-, Wasser- Und Kettenfahrzeuge
Modellvorlagen Vorlagen für Land-, Wasser- und Kettenfahrzeuge 4.3.1 Modellvorlage FAHRZEUG Diese Modellvorlage ist geeignet für alle Fahrzeugmodelle. Die Steuerfunktionen Stützen, Rampe, Licht und Frei-1 bis Frei-4 besitzen die Funktion Laufzeit. Damit können Stützen und Rampe realistisch langsam gefahren werden. Auch Licht kann weich eingeblendet werden. Die Flugphasen-Umschaltung kommt, wie der Name vermuten lässt, aus dem Modellflugbereich.
Seite 83 Modellvorlagen ¢ Trimm. 1,5% Schritt CNTR Modus Expo 0.0s Laufzeit Stützen Laufzeit 0.0s Festwerte Rampe Laufzeit 0.0s Festwerte Licht Laufzeit 0.0s Festwerte Scheinwerfer Hupe Schaltung Sound Frei-1 Laufzeit 0.0s Festwerte Frei-2 Laufzeit 0.0s Festwerte Frei-3 Laufzeit 0.0s Festwerte Frei-4 Laufzeit 0.0s Festwerte = 4 Flugphasen...
Seite 84: Modellvorlage Schiff/Boot
Modellvorlagen 4.3.2 Modellvorlage SCHIFF/BOOT Diese Modellvorlage ist geeignet für alle Wasserfahrzeuge. Die Steuerfunktionen Spoiler, Flap, Licht und Frei-1 bis Frei-3 besitzen die Funktion Laufzeit. Damit können Stützen und Rampe realistisch langsam gefahren werden. Auch Licht kann weich eingeblendet werden. Die Flugphasen-Umschaltung kommt, wie der Name vermuten lässt, aus dem Modellflugbereich.
Seite 85 Modellvorlagen Steuerfunktion Geber Einstellung Parameter ¢ Trimm. 1.5% Schritt HALB Modus Expo 0.0s Laufzeit Flap Laufzeit 0.0s Festwerte Spoiler Laufzeit 0.0s Festwerte Licht Laufzeit 0.0s Festwerte Scheinwerfer Horn Schaltung Sound Gemisch Laufzeit 0.0s Festwerte Frei-1 Laufzeit 0.0s Festwerte Frei-2 Laufzeit 0.0s Festwerte Frei-3...
Seite 86 Modellvorlagen Servo-Zuordnung Servo Steuerfunktion/Mixer Kurvenpunkte Ruder 3 - 16 nicht belegt PROFI TX Seite 84...
Seite 87: Modellvorlage Panzer
Modellvorlagen 4.3.3 Modellvorlage PANZER Diese Modellvorlage ist geeignet für Kettenfahrzeuge. Zuordnungen und Namen von Steuerfunktionen können frei geändert werden. Fertige Panzermodelle enthalten in der Regel einen Funktionsbaustein, der Gas und Lenkung für die beiden Antriebsmotoren kombiniert. Wenn Sie 2 getrennte Fahrtregler verwenden, sollten Sie die Servozuordnung von Lenkung und Gas auf KETTE+ ändern (Seite 146).
Seite 88 Modellvorlagen ¢ Trimm. 1.5% Schritt CNTR Modus Expo 0.0s Laufzeit Waffenwahl Laufzeit 0.0s Festwerte Schaltung Laufzeit 0.0s Festwerte Frei-1 Laufzeit 0.0s Festwerte Licht Scheinwerfer Kreisel Kreiseltyp Heading Dämpfung/Heading /Geber Ausblendung Hupe Frei-2 Laufzeit 0.0s Festwerte Frei-3 Laufzeit 0.0s Festwerte Frei-4 Laufzeit 0.0s Festwerte...
Seite 89 Modellvorlagen Servo Steuerfunktion/Mixer Kurvenpunkt Gas optional KETTE+ Turm drehen Rohr auf/ab Waffenwahl 6 - 16 unbenutzt Mixer Name Mischanteile Option & Einstellungen Wert ™-2 Lenkung Ausschlag symmetrisch, KETTE+ 2 Richtungen, mit Totgang š Wege vor und zurück asymmetrisch PROFI TX Seite 87...
Seite 90: Die Menüs
Die Menüs Die Menüs PROFI TX Die Software der ist in Statusanzeigen und Menüs in mehreren Ebenen aufgeteilt. Statusanzeigen Die 8 Statusanzeigen liefern Informationen über den Sender, Modell und Sensoren. Die Statusanzeige wird nach dem Starten des Senders angezeigt oder wenn Sie die Hauptmenüs verlassen.
Seite 91: Statusanzeige #2
Die Menüs 5.1.2 Statusanzeige #2 Digi-Einsteller Einstellwerte und deren Bezeichnungen, die mittels der nachrüstbaren Digi-Einsteller verändert werden können. Das Schlosssymbol in der Mitte öffnet sich, wenn diese Werte zum Einstellen freigeschaltet sind (siehe Abschnitt 6.3 „Digi-Einsteller auf Seite 169). 5.1.2.1 Akku-Status ...
Seite 92 Die Menüs Aktuelle Uhrzeit Blinkende Warnungen und Hinweise in Großschrift. Warnungen enthalten ein Ausrufezeichen. Wird angezeigt wenn beim Laden eines SPEICHERFEHLER! Modellspeichers eine Unstimmigkeit erkannt wurde. ( Seite 164 ) REICHWEITE! Reduzierte Sendeleistung für den Reichweitentest. (Seite 95) Das HF-Teil ist defekt. HF-FEHLER! SCHÜLER-MODE! Der Schülermode ist eingeschaltet.
Seite 93: Statusanzeige #3
Die Menüs 5.1.3 Statusanzeige #3 Die Statusanzeige #3 zeigt eine Übersicht über die Timer (siehe Abschnitt 5.7 „Hauptmenü Timer“ auf Seite 149). Der Rest ist wie Statusanzeige #2. Akku-Status (siehe Abschnitt 5.1.2 „Statusanzeige #2“ auf Seite 89) Timer:  Zählrichtung des jeweiligen Timers ...
Seite 94: Statusanzeigen #4 Bis #8
Die Menüs 5.1.4 Statusanzeigen #4 bis #8 Die Statusanzeigen #4 bis #8 zeigen jeweils drei Sensorwerte. Sensoren:  Sensoradresse  Sensorname  Sensorwert  Einheit Die invertierte Anzeige einer Zeile signalisiert, dass der Sensor einen Alarm meldet. Der Wert wird durchgestrichen angezeigt, wenn über mehrere Sekunden kein Sensorsignal empfangen wird.
Seite 95: Menüstruktur
Die Menüs Menüstruktur PROFI TX Die Menüs der sind in mehrere Ebenen aufgeteilt:  Hauptmenüs Die 6 Hauptmenüs werden mit den 6 Tasten für den direkten Menüzugriff aufgerufen (siehe Abschnitt 6.1.1 „Direktzugriffstasten für Menüs“ auf Seite 165). In den Hauptmenüs gibt es nur Verzweigungen in die Menüs. Verzweigungen sind immer mit 4 nachgestellten Punkten gekennzeichnet.
Seite 96: Hauptmenü Setup
Die Menüs Hauptmenü Setup Übersicht Öffnen Hauptmenü öffnen: Taste PROFI TX Seite 94...
Seite 97: M-Link
Die Menüs 5.3.1 M-LINK Im Menü M-LINK stellen Sie die Funktionen der Funkstrecke ein. Reichweitentest Die Sendeleistung wird stark reduziert, damit ein Reichweitentest durchgeführt werden kann, ohne große Entfernungen zwischen Sender und Modell zurücklegen zu müssen (siehe Abschnitt 3.6 „Reichweitentest“ auf Seite 49). Fails.
Seite 98: Flugphasen
Die Menüs Binding  Aktiviert den Binding-Vorgang und zeigt den aktuellen Status des Binding an „ (siehe Abschnitt Binding“ auf Seite 50). RX-ID: Der Binding-Vorgang ist abgeschlossen. Hat der Empfänger eine ID wird die ID Nummer angezeigt. Der Empfänger wird gesucht, der Binding-Vorgang läuft. suche ...
Seite 99 Die Menüs Name der Flugphase (z.B. SPEED1) Für die Bezeichnung der Flugphasen können Sie aus 13 vorgegebenen Namen wählen (siehe Abschnitt 8.2.10.5 „Bezeichnung von Flugphasen ändern“ auf Seite 215). Wenn Sie das Eingabefeld für den Namen aktiviert haben, können Sie mit den Tasten + und –...
Seite 100: Schulung (Prinzip)
Betrieb als Schüler  Schalten Sie Schulung auf EIN. Damit ist das Schulungs-System aktiviert.  Schalten Sie das Format auf MPX wenn ihr Lehrer einen älteren Multiplex Sender verwendet, der das UNI-Format nicht unterstützt.  Schalten Sie Modus auf Schüler.
Seite 101: Betrieb Als Lehrer
Die Menüs Auf den Statusanzeigen #2 bis #8 wird blinkend SCHÜLER MODE! angezeigt, solange der Schüler-Mode aktiviert ist. Beide Sender müssen das gleiche Format benutzen, sonst weichen die Mittellagen der Steuersignale voneinander ab. Vergessen Sie nicht Schulung auf AUS zu stellen, wenn Sie ein Modell direkt steuern wollen.
Seite 102 Die Menüs Bewegen Sie am Schüler-Sender kräftig den Höhenruder-Knüppel. Neben Höhenruder wird der Servokanal angezeigt auf dem der Schüler-Sender das Höhenrudersignal überträgt. Normalerweise Prüfen Sie am Modell ob die Drehrichtung des Schülersignals stimmt. Sie können mit der Taste REV/CLR umpolen. Sorgen Sie dafür, dass der Motor des Modells nicht anlaufen kann! Schließen Sie den Menüpunkt.
Seite 103: Sensoren
Die Menüs 5.3.4 Sensoren Im Menü Sensoren vergeben oder ändern Sie Sensornamen, passen die Einstellung und Sensoradresse des Variometers an und schalten den Vibrations- Alarm ein oder aus. Übersicht 5.3.4.1 Vario Eigensinken Eigensinken Ihres Modells. Möglicher Bereich: -0,1 m/s bis -2,0 m/s Das Umschalten der Variometer-Töne von Steigen auf Sinken wird entsprechend angepasst: Steigen...
Seite 104: Vibra.alarm
Die Menüs Adresse Sensoradresse des Variometers. 5.3.4.2 Vibra.Alarm Vibra.Alarm Aktiviert/deaktiviert die Vibration des Geräts zur Meldung von Sensoralarmen. 5.3.4.3 Namen ändern Sie vergeben hier neue Sensornamen oder ändern existierende Sensornamen: Wählen Sie einen Namen oder eine leere Zeile aus. 2. Bestätigen Sie die Auswahl. Das Untermenü wird geöffnet. 3.
Seite 105: Geber Zuordnen
Die Menüs 5.3.5 Geber zuordnen Im Menü Geber zuordnen. ordnen Sie Bedienelemente (Geber) den Steuerfunktionen zu, geben die Stellrichtung vor und vergeben oder ändern die Namen der Steuerfunktionen. Gebermode Der Gebermode bestimmt die Verteilung der Hauptsteuerfunktionen auf die Steuerknüppel. (siehe Abschnitt „Geber-Mode“ auf Seite 174). Namen ändern Sie können die Namen der Steuerfunktionen ihrem Modell anpassen: Wählen Sie einen Namen oder eine leere Zeile aus.
Seite 106: Schalter Zuordnen
Die Menüs Zum Zuordnen einer Steuerfunktion gehen Sie wie folgt vor: Öffnen Sie das gewünschte Eingabefeld. Ordnen Sie mit den mit den Tasten + und –, mit der zentralen Drehscheibe oder durch Bewegen ein Bedienelement zu. Zur Festlegung des Stellsinns halten Sie das Bedienelement auf der gewünschten Nullposition und schließen Sie das Eingabefeld.
Seite 107 Die Menüs unten/oben Untere bzw. obere Schaltschwelle ‡, E, F, G, H Knüppel und Schieberegler, für die die Schaltschwellen eingestellt werden. Der Pfeil zeigt jeweils zu der Seite, auf der der Geber eingebaut ist: links (<) oder rechts (>). Zum Einstellen einer Schaltschwelle gehen Sie wie folgt vor: Wählen Sie das gewünschte Bedienelement.
Seite 108: Magicswitch
Die Menüs 5.3.6.2 MagicSwitch Im Untermenü MagicSwitch ändern Sie die Konfiguration und die Einstellungen für die beiden MagicSwitch MS1 und MS2 (siehe Abschnitt „MagicSwitch“ auf Seite178). Für beide MagicSwitches sind folgende Einstellungen möglich: Switch Zuordnung und Kombination der Schalter. Zeit bis EIN, Zeit bis AUS Verzögerung, mit der der Ausgang des MagicSwitch geschaltet werden soll;...
Seite 109: Mixer Aufbauen
Die Menüs 5.3.7 Mixer aufbauen Im Menü Mixer aufbauen definieren Sie den Aufbau der Servo-seitigen Mixer. Die Einstellung der Parameter erfolgt dann im Menü Mixer (siehe Abschnitt 5.5 „Hauptmenü Mixer“ auf Seite 129). Die Mixerdefinition ist der Bauplan für den Mixer. Jeder Mixer kann bis zu acht Steuerfunktionen (Anteile) zusammen mixen.
Seite 110 Die Menüs Steuerfunktion Im ersten Feld wählen Sie den Mixanteil einfach durch bewegen der gewünschten Steuerfunktion aus. Natürlich funktioniert das nur wenn dieser Steuerfunktion auch ein Bedienelement (Geber) zugeordnet ist. Alternativ kann auch mit den Tasten + und –, oder mit der zentralen Drehscheibe, eine Steuerfunktion als Mixeranteil gewählt werden.
Seite 111 Die Menüs › Die Neutrallage ist auf einer Seite (Anschlag) des Bedienelements. Eingestellt wird der Endausschlag. œ Die Neutrallage ist auf einer Seite (Anschlag) des Bedienelements. Eingestellt wird der Steuerweg auf der halben Strecke und bei Vollausschlag. Die zugemischte Steuerfunktion (meistens das Querruder) wechselt die Richtung mit jeder Zuordnung dieses Mixers zu einem Servo.
Seite 112 Die Menüs Die Option gibt es in Kombination ™ › Der Anteil wird vor der Mischung über eine 7-Punktkurve geführt. Es stehen 8 Kurven zur freien Wahl. Die gleiche Kurve kann für mehrere Anteile in verschiedenen Mixern verwendet werden. Das erspart Einstellarbeit.
Seite 113 Die Menüs Kurvenmixer: Der Mischanteil läuft über eine von 8 Steuerkurven. Cu1 2 Kurvenmixer wie oben beschrieben, für gegenläufige Ruderpaare. Cu8 2 PROFI TX Seite 111...
Seite 114: Sender
Die Menüs 5.3.8 Sender Im Menü Sender setzen Sie senderbezogene Einstellungen wie akustische Signale, Akku-Warnschwelle, Kontrast, usw. Die Einstellungen in diesem Untermenü betreffen nur den Sender. Sie werden nicht im jeweils aktiven Modellspeicher auf der SD-Karte, sondern in einem speziellen Speicherbereich abgelegt. Lautstärken In diesem Untermenü...
Seite 115: Benutzer Daten
Die Menüs Display Einstellungen für das Display: Kontrast Kontrast optimieren. Mögliche Werte: +8 bis -8 Werkseinstellung: 0 Grafische Darstellung der Stellung der Trimmgrafik Knüppeltrimmungen in den unteren Ecken des Displays. Mögliche Werte: 0 bis 5 (6 Gestaltungsformen) Werkseinstellung: 0 Menüstellsinn Stellsinn der Menü-Navigation (siehe Kapitel 6 „Den Sender bedienen“...
Seite 116 Die Menüs Nach Eingabe einer PIN wird das Code-Schloss beim nächsten Einschalten des Geräts aktiviert.  Bei aktivem Code-Schloss wird beim Öffnen eines Eingabefeldes die PIN abgefragt.  Bei richtiger PIN bleiben bis zum Ausschalten des Geräts alle Eingabefelder freigeschaltet. ...
Seite 117: Hauptmenü Steuerfunktionen
Die Menüs Hauptmenü Steuerfunktionen In diesem Menü passen Sie die Einstellungen der Steuerfunktionen an, wie z.B. Trimmungen, Wege, Steuerkurven usw. Das Menü ist dynamisch:  Es werden nur Steuerfunktionen aufgelistet, die auch verwendet werden. D.h. die Steuerfunktion muss, direkt oder indirekt über Mixer, mindestens ein Servo ansteuern.
Seite 118 Die Menüs Öffnen Hauptmenü öffnen: Taste Flächenmodelle: Hubschraubermodelle: PROFI TX Seite 116...
Seite 119 Die Menüs Der Display-Aufbau ist für alle Menüs grundsätzlich gleich. Dieses Beispiel zeigt das Display für die Steuerfunktion Querruder:  Bezeichnung der Steuerfunktion und aktive Flugphase Oben steht die Bezeichnung der Steuerfunktion und daneben der Name der aktivierten Flugphase (im Beispiel NORMAL). ...
Seite 120: Querruder, Höhenruder, Seitenruder Oder Roll, Nick, Gier
Die Menüs 5.4.1 Querruder, Höhenruder, Seitenruder oder Roll, Nick, Gier Die folgenden Steuerfunktionen haben die gleichen Funktionen:  Querruder, Höhenruder und Seitenruder für Flächenmodelle  Roll, Nick und Gier für Hubschraubermodelle Trimm. Aktuelle Trimmeinstellung des Gebers in der jeweiligen Flugphase (nur Anzeige).
Seite 121 Die Menüs Einstellung des Geberwegs, Flugphasen-spezifisch: 0% bis 100% Mit dem Weg beeinflussen Sie die Steuerempfindlichkeit eines Gebers flugphasenabhängig. D.h. Sie können in jeder Flugphase einen separaten Wert einstellen. Z.B. in der Flugphase NORMAL = 100% für maximale Ruderwirksamkeit, in der Flugphase SPEED1 = 60% für feinfühliges Steuern. Achten Sie darauf, erst die gewünschte Flugphase zu aktivieren, bevor Sie Veränderungen vornehmen! Expo...
Seite 122: Gas (Flächenmodelle, Fahrzeuge, Boote Und Funcopter)
Die Menüs 5.4.2 Gas (Flächenmodelle, Fahrzeuge, Boote und Funcopter) Die Steuerfunktion Gas hat für Flächenmodelle die folgenden Funktionen: NOT-AUS Motor-NOT-AUS-Schalter (nur Anzeige) Trimm. Aktuelle Trimmeinstellung des Gebers in der jeweiligen Flugphase (nur Anzeige). Schritt Schrittweite der Trimmung: 0.5%, 1.5%, 2.5%, siehe Seite 118. Modus Umstellen der Trimmung von Center-Trimmung auf Leerlauftrimmung und Anpassen der Leerlaufhöhe bei Modellen mit Verbrennungsmotor.
Seite 123: Gas (Hubschrauber)
Die Menüs 5.4.3 Gas (Hubschrauber) Die Steuerfunktion Gas hat für in den Vorlagen eHELI FBL, eHELIccpm, HELIccpm und HELImech die folgenden Funktionen: Governor Wahl zwischen Gas-Kurve oder Regler mit aktivem Governor-Mode (Drehzahlregler). Die Gas-Kurve wird genutzt. Getrennte Kurven für jede Flugphase. Es wird ein Regler mit aktivem Governor-Mode benutzt: Es gibt einen Festwert je Flugphase.
Seite 124: Gas-Kurven (Governor Aus)
Die Menüs Trimm. Anzeige des Werts der Gastrimmung Untergrenze Begrenzt die Gaskurve nach unten auf eine sichere Leerlaufdrehzahl. Wird in der Flugphase AUTOROTATION aufgehoben. Bei Modellen mit Elektroantrieb nicht erforderlich: Daher auf 0% einstellen. Die flugphasenabhängige Gas-Trimmung wird zur Untergrenze addiert und hebt so die Untergrenze um den Trimmwert an.
Seite 125 Die Menüs Sonderfall Autorotation In Flugphase AUTOROT. ist die Gaskurve abgeschaltet. Alle Kurvenpunkte haben denselben Wert: Die Gasstellung für Autorotation können Sie an jedem Kurvenpunkt einstellen. Die untere Begrenzung ist abgeschaltet. Zum Üben mit Verbrennungsmotor stellen Sie einen Wert ein, bei dem der Motor noch nicht ausgeht.
Seite 126: Spoiler, Flap, Fahrwerk, Drehzahl, Frei-1 Bis Frei-4
Die Menüs Governor EIN bei Elektro-Hubschraubern mit Brushless-Antrieb im Regler- Modus Der Motorsteller (Regler) sorgt, wenn er im Governor-Mode betrieben wird, selbst für eine konstante Systemdrehzahl. Er benötigt lediglich eine feste Vorgabe der erforderlichen Systemdrehzahl in der jeweiligen Flugphase. Im Menü Steuerfunktionen >...
Seite 127: Kreisel
Die Menüs Beispiel für die Steuerfunktion Flap Ziel: Feste, optimierte Klappenstellung (Wölbung) in bestimmten Flugphasen. Sie benutzen 3 Flugphasen: SPEED1, NORMAL, THERMIK1. Vorbereitung: Benutzen Sie die Modellvorlage SEGLER+. Zum Schalten der Flugphasen muss ein 3-Stufenschalter den Phasen 1-3 zugeordnet werden (siehe Seite 106).
Seite 128 Die Menüs sollte die Dämpfungswirkung Empfindlichkeitseinstellung. proportional zum Knüppelausschlag Bei positiver Empfindlichkeit arbeitet er reduziert werden. Die Stärke der im Dämpfungsmodus, wie Reduzierung wird mit dem Parameter nebenstehend beschrieben. Ausblendung von 0 bis 200% Im Heading-Lock-Modus wird das eingestellt. Steuersignal der zu stabilisierenden Der Servoimpuls des Kreiselkanals Achse, als Vorgabe der überstreicht den vollen Stellbereich.
Seite 129 Die Menüs Auf der folgenden Zeile wird angezeigt, ob ein Heading-Kreisel im Dämpfungs- oder im Heading-Modus arbeitet. Wenn der Empfindlichkeitswert auf AUS steht, und der Steuerfunktion Kreisel ein Geber zugeordnet ist, ein wird rechts der von diesem Geber gelieferte Wert und dessen Kennung (<E) angezeigt.
Seite 130: Pitch (Nur Hubschrauber)
Die Menüs 5.4.6 Pitch (nur Hubschrauber) Die Steuerfunktion Pitch ist nur für pitch-gesteuerte Hubschraubermodelle verfügbar. Sie stellen hier die Kurve der Steuerfunktion Pitch ein. Für jede Flugphase steht eine separate Pitch-Kurve mit 7 Kurvenpunkten zur Verfügung. Beispiele für Pitch-Kurven finden Sie im Abschnitt 8.2.9 „Pitch-Kurve einstellen“ auf Seite 211.
Seite 131: Hauptmenü Mixer
Die Menüs Hauptmenü Mixer In diesem Menü stellen Sie die Mixer ein. Das Menü ist teilweise dynamisch:  Der Inhalt der Menüs ist für Flächenmodelle und Hubschraubermodelle unterschiedlich.  Servoseitige Mixer werden nur gelistet, wenn sie verwendet werden. Das heißt wenn sie einem Servo zugeordnet sind. ...
Seite 132: Combi-Switch
Die Menüs 5.5.1.1 Combi-Switch Der Combi-Switch verkoppelt Querruder und Seitenruder so, dass beide Steuerfunktionen durch eine der beiden Steuerfunktionen gesteuert werden können. Auf diese Weise wird das Kurvenfliegen erleichtert. Der Combi-Switch ist Flugphasen-spezifisch einstellbar. Den zugehörigen Schalter definieren Sie im Menü Setup > Schalter zuord. im Parameter CS/DTC (siehe Abschnitt 5.3.6 „Schalter zuordnen“...
Seite 133: Gebermixer
Die Menüs Mode Mögliche Werte: Quer.Diff aus Quer.Diff ein Wenn die Querruder durch Hochstellen auch als Landehilfe +SPOILER benutzt werden, sollte +SPOILER als Mode verwendet werden. Dadurch wird beim Betätigen der Landehilfe (Steuerfunktion Spoiler) die Differenzierung ausgeblendet. Das bewirkt, dass die Querruderausschläge nach unten nicht mehr reduziert werden.
Seite 134 Die Menüs Ziel Steuerfunktion, der die Quelle zugemischt werden soll. Schalter Schalter zum Ausschalten der Zumischung. Ohne Schalter ist die Zumischung eingeschaltet. Alle drei Komponenten Quelle, Ziel und Schalter können durch Bewegen, mit der zentralen Drehscheibe oder den Tasten + und - gewählt werden. Mit der Taste REV/CLR löschen Sie Quelle und Ziel, der Schalter wird beim ersten Tastendruck invertiert und beim zweiten gelöscht.
Seite 135: Servo-Seitige Mixer
Die Menüs 5.5.1.4 Servo-seitige Mixer „Servo-seitige Mixer“ kombinieren bis zu 8 Steuerfunktionen zu einem gemeinsamen Ausgangsignal. Jedem Mixer kann ein eindeutiger Name gegeben werden. Das Ausgangssignal kann über den Namen des Mixers einem oder mehreren Servos zugeordnet werden. Aufbau und Einstellen des Mixers erfolgen zur Sicherheit in getrennten Hauptmenüs.
Seite 136 Die Menüs Üblicherweise sollte diese Zumischung schaltbar sein. Da wir nicht wissen welche Schalter in ihrem Sender wo eingebaut sind, konnten in den Vorlagen keine Schalter zugeordnet werden. Sie können aber im Menü Setup > Mixer aufbauen selbst Schalter zuordnen. (siehe Abschnitt 5.3.7 „Mixer aufbauen“ auf Seite 107). PROFI TX Seite 134...
Seite 137: Hubschraubermodelle
Die Menüs 5.5.2 Hubschraubermodelle Übersicht  Die 4 GeberMixer werden immer angezeigt.  Die anderen Mixer werden nur angezeigt, wenn sie mindestens einem Servo zugeordnet wurden.  In den Modellvorlagen HELImech, HELIccpm und E-HELI ist der Mixer HECKROTOR einem Servo zugeordnet und wird folglich hier angezeigt. ...
Seite 138 Die Menüs  Damit der Mixer HECKROTOR im Menü Mixer angezeigt wird, muss HECKROTOR im Menü Servo > Zuordnung zugeordnet werden (siehe Abschnitt 5.6.2 „Zuordnung“ auf Seite 146).  Beim Abgleich von HECKROTOR ist ein 2-Punkt-Abgleich ausreichend. Vermeiden Sie mechanisches Blockieren in den Endstellungen (P1, P5)! Vor dem Einstellen des Mixers HECKROTOR müssen alle Einstellungen an Gas und Pitch abgeschlossen sein.
Seite 139: Hauptrotor
Die Menüs 5.5.2.2 HAUPTROTOR Mit dem Mixer HAUPTROTOR steuern Sie den Hauptrotor Ihres PROFI TX Hubschraubermodells. Die verfügt über einen universellen Taumelscheibenmischer (CCPM) für alle Taumelscheibentypen mit 3 oder 4 Anlenkpunkten bzw. Servos. Wie Sie den Hauptrotor prüfen und einstellen, sowie die ausführliche Beschreibung der Arbeit mit dem Mixer HAUPTROTOR finden Sie im Abschnitt 8.2.5 „Hauptrotor prüfen und einstellen“...
Seite 140 Die Menüs Beispiel 1: 3-Punkt 120º Taumelscheibe +120 Geometrie +0 Drehung ROTORKOPF-R ROTORKOPF-L 120 Flugrichtung ROTORKOPF-VH Beispiel 2: 4-Punkt 90º Taumelscheibe -90 Geometrie +0 Drehung ROTORKOPF-VH 90 ROTORKOPF_R ROTORKOPF_L Flugrichtung ROTORKOPF-4 Drehung Virtuelle Taumelscheibendrehung; der Parameter wird in folgenden Fällen benötigt: Die Taumelscheibe ist im Modell mechanisch so angebracht, dass das Servo ROTORKOPF-VH nicht auf der Flugachse liegt...
Seite 141 Die Menüs  Ist eine virtuelle Drehung im Uhrzeigersinn erforderlich (Taumelscheibe von oben gesehen): negative Werte für Drehung  Ist eine virtuelle Drehung gegen Uhrzeigersinn (Taumelscheibe von oben gesehen) erforderlich: positive Werte für Drehung Hebel +/- nur bei 3-Punkt Taumelscheiben benötigt, deren Anlenkpunkte aus mechanischen Gründen unterschiedlich weit vom Rotorwellenzentrum entfernt sind.
Seite 142 Die Menüs TIPP Nachdem die mechanischen Werte der Taumelscheibe als Parameter des Mixers HAUPTROTOR eingegeben wurden, nehmen Sie als nächstes den Servo-Abgleich der Kopf-Servos im Menü Servo > Abgleich sorgfältig vor (siehe Abschnitt 5.6.1 „Abgleich“ auf Seite 143). Nur dann ist eine präzise Taumelscheibenansteuerung gewährleistet. Die Drehrichtung der Servos kann durch Pitch-Steuerbewegungen geprüft werden.
Seite 143: Gebermixer
Die Menüs 5.5.2.3 GeberMixer Diese „Geber-seitigen Mixer“ mischen einer beliebigen Steuerfunktion (Ziel) das Signal einer beliebigen zweiten Steuerfunktion (Quelle) hinzu. Die Mischung wird an allen Servos wirksam, die entweder direkt oder über einen Mixer mit der Ziel- Steuerfunktion verbunden sind. Im Hubschrauber werden diese Mixer in der Regel zur Gaskompensation benutzt.
Seite 144: Hauptmenü Servo
Die Menüs Hauptmenü Servo In diesem Menü stellen Sie die Servos ein, verwalten und überwachen sie. Übersicht Öffnen Hauptmenü öffnen: Taste PROFI TX Seite 142...
Seite 145: Abgleich
Die Menüs 5.6.1 Abgleich Im Menü Abgleich gleichen Sie die Wege, die Mitte und evtl. Zwischenpunkte für alle Servos so ab, dass sich die Servos gleichmäßig bewegen und die erforderlichen Endausschläge erreichen. Das Menü zeigt eine Liste aller Servos, die je nach Sender-Typ möglich sind (9, 12 oder 16 Servos).
Seite 146 Die Menüs Verwenden Sie TRM nur für Korrekturen im Betrieb! Verwenden Sie die Servo-Trimmung TRM nur, um Abweichungen von der Neutrallage eines Servos auszugleichen, die während des Betriebs festgestellt werden. Beim Einstellen eines neuen Modells ist es besser, die Punkte getrennt festzulegen.
Seite 147 Die Menüs Vorgehen Passen Sie die Servo-Drehrichtung an. Von Grundfunktionen gesteuerte Servos (z.B. Quer, Höhe, Seite, ...): Prüfen Sie zuerst, ob die Drehrichtung des angesteuerten Ruders zur Geberbewegung passt. Falls erforderlich, ändern Sie die Drehrichtung im Parameter REV/TRM (Taste REV/CLR). Nachträgliches Ändern der Drehrichtung macht einen neuen Abgleich erforderlich.
Seite 148: Zuordnung
Die Menüs 5.6.2 Zuordnung Im Menü Zuordnung ordnen Sie Ihren Servos eine Steuerfunktion oder einen Mixer zu. Das Menü zeigt eine Tabelle aller Servos, die je nach Sender-Typ möglich sind (9, 12 oder 16 Servos). Für jeden Servo wird Folgendes angezeigt: Servo-Nummer Nummer des Servo;...
Seite 149: Monitor
Die Menüs 6. Drücken Sie die Drehscheibe oder die ENTER-Taste. Die Eingabemarke springt wieder zurück auf die Servo-Nummer. Die Zuordnung für einen Empfängerausgang ist abgeschlossen. Vorgehen beim Löschen einer Zuordnung Wählen Sie das Servo aus. 2. Drücken Sie die Drehscheibe oder die ENTER-Taste. 3.
Seite 150: Testlauf
Die Menüs 5.6.4 Testlauf Mit dieser Funktion stoßen Sie einen automatischen Servo-Lauf an, der zu Test- und Demo-Zwecken oder als Hilfe beim Reichweitentest benutzt werden kann. Bei aktiviertem Testlauf kann die gewählte Steuerfunktion nicht mehr manuell gesteuert werden! Steuerfunktionen Hier wählen Sie die Steuerfunktion, die sich kontinuierlich bewegen soll. Der Testlauf ist abgeschaltet, wenn deren Name durchgestrichen ist.
Seite 151: Hauptmenü Timer
Die Menüs Hauptmenü Timer In diesem Menü setzen Sie die aktuelle Zeit und verwalten die Timer der PROFI TX Übersicht Öffnen Hauptmenü öffnen: Taste PROFI TX Seite 149...
Seite 152: Betriebszeit Des Modells
Die Menüs 5.7.1 Betriebszeit des Modells Der Timer Modell ist für jeden Modellspeicher vorhanden. Er zählt die Betriebszeit eines jeden Modells. Der Timer läuft nur wenn der Sender HF abstrahlt. Zeit Zeigt die aufsummierte Betriebszeit des Modells in Stunden und Minuten. Bereich: 1000 h 00 m Timer auf 0h00 setzen Drücken Sie die Drehscheibe oder die ENTER-Taste, um das Eingabefeld zu...
Seite 153: Summe
Die Menüs Rahmenzeit abgelaufen Einmal gestartet, läuft der Timer unabhängig von der Stellung des zugeordneten Schalters bis die Rahmenzeit erreicht ist. Erst dann „wirkt“ der Schalter wieder. Nutzung als Summentimer Ist die keine Alarmzeit gesetzt (0:00:00), verhält er sich wie ein Summen-Timer: Er „summiert“...
Seite 154: Intervall
Die Menüs Der Doppelton ist Erkennungshilfe für den Summen-Timer. Sie erhalten keinen Alarm, wenn die Alarmzeit auf 0:00:00 gestellt ist. Details zum Einstellen finden Sie unter Timer einstellen auf Seite 153. 5.7.4 Intervall Der Timer Intervall wird verwendet, um eine vorgegebene Alarm-Zeit einmalig oder mehrfach zu überwachen.
Seite 155: Timer Einstellen
Die Menüs 5.7.5 Timer einstellen Zeit In diesem Feld steht die Zeit, die seit dem Start des Timers abgelaufen ist. Wenn Sie dieses Feld anwählen, können Sie mit der Taste REV/CLR den Timer auf null setzen. Weiter unten in diesem Menü finden Sie das Feld Delta anzeigen.
Seite 156: Wecker Stellen
Die Menüs Differenz anzeigen Sie wählen, was in der Statusanzeige #3 angezeigt werden soll: Die Differenz von Timer-Zeit minus Alarmzeit. Erkennbar am vorangestellten Auf/Ab-Pfeil. Die angezeigte Zeit läuft abwärts bis zum Alarm, dann aufwärts. Die Timer-Zeit (läuft immer aufwärts). Wert speichern Sie wählen, ob beim Ausschalten oder Speicherwechsel die Timer-Zeit im Modellspeicher gesichert werden soll: Die Timer-Zeit wird im Modell gespeichert...
Seite 157 Die Menüs Wochentag, an dem der Wecker klingeln soll. AUS: Der Wecker klingelt jeden Tag. PROFI TX Seite 155...
Seite 158: Datum & Zeit
Die Menüs 5.7.7 Datum & Zeit PROFI TX besitzt eine Uhr mit Kalender, die im ausgeschalteten Zustand weiterläuft. Die Uhr (RTC) wird für den Wecker und das Datei System der SD-Karte verwendet. Zeile 1 zeigt rechts das Datum und die Uhrzeit. ...
Seite 159: Hauptmenü Speicher
Die Menüs Hauptmenü Speicher PROFI TX In diesem Menü verwalten Sie die Modellspeicher in Ihrer Übersicht Öffnen Hauptmenü öffnen: Taste PROFI TX Seite 157...
Seite 160: Modellspeicher Wählen
Die Menüs 5.8.1 Modellspeicher wählen Hier schalten Sie auf einen anderen Modellspeicher um. Das Menü zeigt eine Liste aller verfügbaren Modellspeicher. Der Name des aktuellen Modellspeichers wird fett angezeigt. Setzen Sie die Eingabemarke auf den gewünschten Modellspeicher. Die Umschaltung erfolgt durch Drücken der Drehscheibe oder der Taste ENTER. Der aktuell verwendete Modellspeicher wird auf der internen SD-Karte gespeichert und der neu gewählte Modellspeicher wird von der Karte geladen.
Seite 161 Die Menüs Der Name des zu kopierenden Speichers wird negativ und in Klammern gefasst angezeigt. 3. Verschieben Sie den Speicher mit der zentralen Drehscheibe auf den Zielspeicher. 4. Durch Drücken der Drehscheibe oder der Taste ENTER wird der Kopiervorgang gestartet. Nun gibt es zwei Möglichkeiten: a.
Seite 162: Modellspeicher Neu Anlegen
Die Menüs 5.8.3 Modellspeicher neu anlegen Im Menü neu anlegen legen Sie einen neuen Modellspeicher an. Alle Einstellungen in diesem Menü bleiben erhalten. Sie müssen daher nicht immer alles von neuem eingeben. Speichernr. Der erste freie Speicherplatz im Sender wird automatisch belegt. Eine freie Wahl ist nicht möglich.
Seite 163 Die Menüs Vom aktiven Modell übernehmen Hier geben Sie an, welche Bereiche vom aktuellen Modell übernommen werden sollen. Sind aktuelles Modell und Vorlage inkompatibel, werden nicht alle Bereiche übernommen. Kompatibel sind alle Flächenmodelle untereinander und Hubschrauber untereinander. Fahrzeuge, Boote und Raupenfahrzeuge (Panzer) sind zu keiner anderen Vorlage kompatibel.
Seite 164: Namen Ändern
Die Menüs NEIN Die Namen der Sensoren werden vom Namen wie durch die Vorlage aktuellen Modell übernommen. definiert. Wenn alle oben genannten Optionen gewählt sind, setzen Sie die Eingabemarke auf OK. Durch Drücken der Drehscheibe oder der ENTER- Taste erzeugen Sie einen neuen Modellspeicher entsprechend der oben gewählten Vorgaben.
Seite 165: Modellspeicher Löschen
Die Menüs 5.8.5 Modellspeicher löschen Im Menü löschen Sie einen oder mehrere Modellspeicher. Das Menü zeigt eine Liste aller verfügbaren Modellspeicher. Das aktuelle Modell ist fett dargestellt. Der aktuelle Modellspeicher kann nicht gelöscht werden. Wählen Sie einen Modellspeicher aus. 2. Drücken Sie die Drehscheibe oder die Taste ENTER. 3.
Seite 166: Safety-Check
Die Menüs 5.8.6 Safety-Check Der Parameter Safety check schaltet die Sicherheitsabfrage ein oder aus. In neu angelegten Modellspeichern ist diese Funktion immer aktiviert. Der Safety-Check gibt ihnen die Möglichkeit, vor dem Aufbau der Funkverbindung die Stellung aller Bedienelemente zu prüfen. Achten Sie besonders auf die Bedienelemente für Gas und Fahrwerk.
Seite 167: Den Sender Bedienen
Den Sender bedienen Den Sender bedienen PROFI TX Sie bedienen die mit der Tastatur und der zentralen Drehscheibe. Bedienung mit dem Tastenfeld Abb. 17: Tastenfeld 6.1.1 Direktzugriffstasten für Menüs Die Tastatur ist zweireihig. Die obere Reihe hat sechs Tasten, Sie greifen damit direkt auf die Hauptmenüs zu.
Seite 168: Tasten Für Sonderfunktionen
Den Sender bedienen 6.1.2 Tasten für Sonderfunktionen Die untere Tastenreihe bietet Ihnen folgende Funktionen: Taste Funktion  Aufschalttaste: Aktivierungstaste für die Digi-Einsteller (siehe Abschnitt 6.3 „Digi- Einsteller“ auf Seite 169).  Im Menü: Servo > Abgleich: Das Servo - und alle anderen Servos, denen die gleiche Steuerfunktion oder der gleiche Mixer zugeordnet ist - nimmt automatisch die Position ein, die der Prozentzahl im ausgewählten Abgleichpunkt entspricht (siehe Abschnitt 5.6.1...
Seite 169: Die Texteingabe
Den Sender bedienen Auf(plus)-Taste; die Taste entspricht dem Drehen der Drehscheibe im Uhrzeigersinn:  In den Statusanzeigen: Jeder Tastendruck schaltet eine Statusanzeige weiter.  In den Menüs: Jeder Tastendruck setzt die Markierung auf den nächsten Menüeintrag.  In einem Rollfeld: Jeder Tastendruck erhöht den Wert oder den Inhalt eines Rollfelds.
Seite 170: Bedienung Mit Der Drehscheibe
Den Sender bedienen Bedienung mit der Drehscheibe Mit der zentralen Drehscheibe navigieren Sie durch Menüs und verändern Einstellwerte. Sie können die Drehscheibe schrittweise nach links oder rechts drehen und sie drücken. Drehscheibe drehen  In den Statusanzeigen: Jeder Schritt im Uhrzeigersinn/gegen den Uhrzeigersinn schaltet eine Statusanzeige weiter bzw.
Seite 171: Digi-Einsteller
Den Sender bedienen Digi-Einsteller Sie können in jedes der beiden Einbaufelder vorne rechts und links am Sender einen Digi-Einsteller einbauen (siehe Abschnitt 3.3.4 „Zusätzliche Bedienelemente einbauen“ auf Seite 39). Ein solcher Digi-Einsteller kann den meisten Einstellwerten „aufgeschaltet“ werden. Es wird dadurch möglich, zwei Einstellwerte direkt zu verändern.
Seite 172: Wert Einstellen
Den Sender bedienen 6.3.2 Wert einstellen Nach dem Einschalten des Geräts sind die Digi-Einsteller zunächst gesperrt. Das Schloss-Symbol in der Mitte der ersten Zeile ist geschlossen. Drücken Sie die Aufschalttaste , um die Eingabe zu öffnen. Die Taste aktiviert/deaktiviert in den Statusanzeigen #2 bis #8 die optionalen Digi-Einsteller.
Seite 173: Aufschaltung Löschen
Den Sender bedienen 6.3.3 Aufschaltung löschen Aufschaltungen können nur in Statusanzeige #2 gelöscht werden (siehe Seite 89). § Drücken Sie die Aufschalttaste , um das Schloss-Symbol zu öffnen. Halten Sie die Taste REV/CLR gedrückt und drehen Sie den Digi-Einsteller, dessen Aufschaltung Sie löschen wollen. PROFI TX Seite 171...
Seite 174: Zuordnung Von Bedienelementen Zu Steuerfunktionen
Den Sender bedienen Zuordnung von Bedienelementen zu Steuerfunktionen Die Zuordnung für Geber und Schalter legt fest, welche Funktion in Sender oder Modell mit welchem Bedienelement gesteuert wird. Geber, also Bedienelemente sind:  Steuerknüppel  Schiebepotentiometer  Drehpotentiometer  Schalter und dafür vorgesehene Tasten Geber können Steuerfunktionen und/oder Schaltfunktionen zugeordnet werden.
Seite 175 Den Sender bedienen Geber-Mode Quer-, Höhen- und Seitenruder werden von den Knüppelaggregaten gesteuert. Die Zuordnung der Knüppelaggregate zu den einzelnen Achsen erfolgt über den standardisierten Geber-Mode (1 bis 4). Sie stellen den Geber-Modus im Menü Setup > Geber zuordnen > Gebermode ein (siehe Abschnitt 5.3.5 „Geber zuordnen“...
Seite 176 Den Sender bedienen Zuordnungsliste Zum Zuordnen einer Steuerfunktion gehen Sie wie folgt vor: Stellen Sie die Eingabemarke auf die Steuerfunktion, der ein Bedienelement zugeordnet werden soll. Öffnen Sie das Eingabefeld. 3. Ordnen Sie mit den mit den Tasten + und –, mit der zentralen Drehscheibe oder durch Bewegen ein Bedienelement zu.
Seite 177 Den Sender bedienen Steuerfunktionen der Modellvorlagen PROFI TX In den Modellvorlagen der sind die folgenden Steuerfunktionen definiert. Die Steuerfunktionen 1 bis 3 werden durch den Geber-Mode zugeordnet. Flächen- Fahrzeuge Schiffe Panzer Hub- modelle /Boote schrauber Querruder Knüppel h Knüppel h Turm drehen Roll Höhenruder...
Seite 178: Schalter Zuordnen
Den Sender bedienen 6.4.2 Schalter zuordnen Schalter sind Bedienelemente, die Funktionen ein/aus oder umschalten. Sie ordnen die Schalter im Menü Setup > Schalter zuord. zu (siehe Abschnitt 5.3.6 „Schalter zuordnen“ auf Seite 104). Dort finden Sie eine Liste der schaltbaren Funktionen, die in der Software vorgesehen sind.
Seite 179 Den Sender bedienen Schalter Beschreibung Gas NOT-AUS Zum Ausschalten des Motors. Rahmen Rahmen-Timer Summe Summentimer Intervall Intervall-Timer Vario Ton des Variometers Lehrer Steuerfunktionen auf den Schüler schalten Hauptphase Schaltet aus jeder Flugphase auf Phase 4 Phasen 1-3 Umschalter der Flugphasen. Sensoralarm Zum Löschen der Warnleiste und zum Abschalten des Sensoralarmtons.
Seite 180 Den Sender bedienen MagicSwitch Die PROFI TX besitzt 2 Magic Switches. Ein MagicSwitch ist ein logischer Schalter, der wie ein reales Bedienelement zugeordnet und invertiert werden kann. Er verknüpft bis zu drei Schalter (auch den anderen MagicSwitch und Flugphasen) in einer UND-Funktion. Nicht verwendete Eingänge gelten als eingeschaltet.
Seite 181: Den Sender Am Pc Betreiben
Den Sender am PC betreiben Den Sender am PC betreiben PROFI TX Sie können die mit Hilfe des mitgelieferten USB-Kabels an alle PCs oder Tabletts anschließen, deren Betriebssystem mit USB-Massenspeichern arbeiten kann und dessen USB-Anschluss dem USB-Standard entspricht (4,5 - 5,5V / 500mA).
Seite 182: Modellspeicher Bearbeiten
Den Sender am PC betreiben Die PROFI schaltet sich automatisch ein, wenn Ladespannung anliegt. Das Display zeigt dann rechts das USB-Symbol und links den Ladezustand und Ladestrom an. PROFI TX meldet sich am PC als Massenspeicher (Laufwerk) mit dem Namen „PROFI TX“...
Seite 183: Software-Update
Den Sender am PC betreiben Software-Update Der Ordner „Update“ am PC dient zur Aktualisierung der Software Ihrer PROFI TX und zum Ändern der Sprachpaare. Schließen Sie den Sender an den PC an. Öffnen Sie den Massenspeicher „PROFI TX“ 3. Legen Sie die Update-Datei in den Ordner „UPDATE“. 4.
Seite 184: Flug-Simulator
Den Sender am PC betreiben Flug-Simulator PROFI TX Sie können mit der auf zwei Arten einen Flugsimulator steuern:  Über USB Kabel  Über M-LINK in Verbindung mit dem MULTIFlight Stick. Bei beiden Arten haben Sie folgende Optionen:  Sie möchten im Simulator Mode ohne Wegeinstellungen, Expo und Trimmung arbeiten? Schalten Sie im Menü...
Seite 185: Über Usb Kabel
Den Sender am PC betreiben 7.5.1 Über USB Kabel Im Normalbetrieb über USB mit einem PC verbunden, meldet sich der PROFI TX Sender als Gamecontroller am PC an. Beim ersten Mal installiert Windows automatisch die erforderlichen Treiber. Das kann mehrere Minuten dauern. Schalten Sie weder Sender noch PC bei laufender Treiber Installation aus.
Seite 186: Mit Multiflight Stick
Den Sender am PC betreiben 7.5.2 Mit MULTIFlight Stick Stecken Sie den MULTIFlight Stick in eine freie USB Buchse ihres PCs. Warten Sie bis die automatisch startende Treiberinstallation abgeschlossen ist. Nun müssen Sie Stick und Sender Binden. Drücken Sie die Taste des MULTIFlight Stick bis dessen gelbe LED blinkt.
Seite 187: Der Multiflight Simulator
Den Sender am PC betreiben 7.5.3 Der MULTIFlight Simulator Steht auf unserer Web-Site www.multiplex-rc.de zum kostenlosen Download bereit. Sie haben 2 Möglichkeiten den PROFI TX Sender für den Simulator-Betrieb zu konfigurieren:  Sie möchten die Trimmung, Dual/Rate, Expo, Combi-Switch und die Geber- Mixer benutzen? Legen Sie eine neues Modell mit der Vorlage BASIC an (Seite 160 ), ändern...
Seite 188: Modelle Anlegen Und Anpassen
Modelle anlegen und anpassen Modelle anlegen und anpassen Eine ausführliche Beschreibung zu den Menüs und zur Bedienung des Senders mit der Tastatur oder der zentralen Drehscheibe finden Sie in folgenden Kapiteln:  „Die Menüs“, siehe Seite 88  „Den Sender bedienen“, siehe Seite 165 Flächenmodelle 8.1.1 Der prinzipielle Weg...
Seite 189 Modelle anlegen und anpassen 5. Öffnen Sie das Hauptmenü Speicher > Namen ändern und geben Sie einen Namen ein, der das Modell eindeutig bezeichnet (siehe Abschnitt 5.8.4 „Namen ändern“ auf Seite 162). 6. Weisen Sie im Menü Setup > Geber zuordnen den Steuerfunktionen die gewünschten Bedienelemente (Geber) zu (siehe Abschnitt 5.3.5 „Geber zuordnen“...
Seite 190: Drehrichtung Und Wege Der Servos Bzw. Ruder Einstellen
Modelle anlegen und anpassen 8.1.3 Drehrichtung und Wege der Servos bzw. Ruder einstellen. Reduzieren Sie die Servo-Wege auf elektronischem Weg möglichst wenig. Sie verlieren dadurch Servo-Auflösung! Wenn möglich, führen Sie größere Änderungen über die Ruderanlenkung durch. 8.1.3.1 Querruder differenzieren Öffnen Sie das Menü Mixer > Quer.Diff. Setzen Sie Mode auf EIN und Quer.Diff auf 100%.
Seite 191 Modelle anlegen und anpassen 2. Öffnen Sie den Parameter REV/TRM und geben Sie Querruderausschlag nach links. Bewegt sich das linke Querruder nicht nach oben, polen Sie das Servo mit der Taste REV/CLR um. 3. Stellen Sie den Querruderknüppel jetzt auf Mitte. Bringen Sie das Ruder mit der zentralen Drehscheibe oder den Tasten + und –...
Seite 192 Modelle anlegen und anpassen 13. Stellen Sie den Querruderknüppel jetzt auf Mitte. Bringen Sie das Ruder mit der zentralen Drehscheibe oder den Tasten + und – auf Neutralstellung. Der Stellbereich beträgt +/-10%. Ablagen über 5% sollten Sie mechanisch korrigieren. 14. Stellen Sie P1 und P5 so ein, dass das rechte Querruder die gleichen Ruderausschläge wie das linke Querruder macht: Öffnen Sie das Eingabefeld P1.
Seite 193: Höhenruder Einstellen
Modelle anlegen und anpassen 8.1.3.3 Höhenruder einstellen Öffnen Sie das Menü Servo > Abgleich > 2: HÖHE+. 2. Öffnen Sie den Parameter REV/TRM und ziehen Sie das Höhenruder. Bewegt sich das Höhenruder nach unten, polen Sie das Servo mit der Taste REV/CLR um.
Seite 194: Klappen Einstellen
Modelle anlegen und anpassen 8.1.3.5 Klappen einstellen Wenn Ihr Modell innere Klappen hat, führen Sie die Schritte 1 bis 4 im Abschnitt 8.1.3.1 „Querruder differenzieren“ auf Seite 188 für die inneren Klappen durch. 2. Wenn Ihr Modell mechanische Störklappen hat, fahren Sie sie durch den zugeordneten Geber aus.
Seite 195: Wölbklappen Als Spoiler Nutzen
Modelle anlegen und anpassen 8.1.5 Wölbklappen als Spoiler nutzen Wenn Ihr Modell innere Klappen hat, sollten Sie die Wölbklappen ebenfalls als Luftbremsen (Spoiler) nutzen: Öffnen Sie das Menü Mixer > FLAPS+. Stellen Sie den Wert für den Parameter Spoiler > Weg auf 100%. Bewegen Sie den Geber der Steuerfunktion Spoiler auf Maximum.
Seite 196 Modelle anlegen und anpassen  Weitere Steuerfunktionen: Ordnen Sie ggf. im Menü Servo > Zuordnung weitere Steuerfunktionen den noch unbenutzten Servo-Kanälen zu (siehe Abschnitt 5.6.2 „Zuordnung“ auf Seite 146).  V-Leitwerk: Ändern Sie im Menü Servo > Zuordnung die Servo-Kanäle 2 und 3 von HÖHE+ bzw.
Seite 197: Hubschraubermodelle
Modelle anlegen und anpassen Hubschraubermodelle 8.2.1 Der prinzipielle Weg In diesem Beispiel wird ein Modellspeicher für einen Hubschrauber mit CCPM- Rotorkopf 120° und Elektroantrieb angelegt. Folgende Schritte sind notwendig, damit die Grundfunktionen des Modells richtig arbeiten: Modell im Sender neu anlegen, siehe Seite 195 2.
Seite 198 Modelle anlegen und anpassen Vorlage auswählen Vordefinierte Modellvorlagen (siehe Seite 55) machen das Anlegen neuer Modelle einfacher und schneller, da die Grundkonfiguration mit Auswahl der Vorlage schon weitgehend erledigt ist. Mit welcher Vorlage ein Modell entstanden ist, können Sie im Menü Speicher > Namen ändern feststellen.
Seite 199 Modelle anlegen und anpassen Einstellungen bestätigen 6. Bestätigen Sie die Einstellung mit OK: Der Modellspeicher wird angelegt und sofort aktiviert. Es wird automatisch zu Safety-Check und Statusdisplay umgeschaltet. Modellname ändern Das neu angelegte Modell hat den Namen der verwendeten Vorlage: HELIccpm. Zur besseren Übersicht sollten Sie den Namen in den tatsächlichen Modellnamen ändern: 7.
Seite 200: Geber Und Schalter Vorbereiten
Modelle anlegen und anpassen Gaslimiter F> Rechter Schieber als Gaslimiter Zuordnung der Schalter Im Menü Setup > Schalter zuord. finden Sie: Funktion Schalter CS/DTC Mit diesem Schalter können Sie von der Gaskurve auf direkte Gassteuerung mit dem Gas-Limiter umschalten. Hilfreich zum Einstellen von Verbrennungsmotoren.
Seite 201 Modelle anlegen und anpassen 4. Bewegen Sie kräftig den Gas-Knüppel. Lassen Sie ihn auf der Leerlauf- Position stehen. Der Richtungspfeil zeigt dorthin, wo der Knüppel gerade steht. Ändern Sie Zuordnungen und/oder Drehrichtung von Gebern und Schaltern niemals bei eingeschaltetem Modell. Motoren und Servos können ungewollt anlaufen und Schäden verursachen.
Seite 202: Servo-Zuordnung Prüfen Und Ändern
Modelle anlegen und anpassen 8.2.4 Servo-Zuordnung prüfen und ändern In der Servo-Zuordnung wird festgelegt:  Über welchen Empfängerausgang das Servo gesteuert wird.  Mit wie vielen Kurvenpunkten (2, 3 oder 5) der Servo-Weg eingestellt wird. Vorgaben Die Rotorkopf-Servos und das Servo Kreisel haben 3 Kurvenpunkte (auch Mitte kann eingestellt werden).
Seite 203 Modelle anlegen und anpassen 8. Stellen Sie bei der Anzahl der Kurvenpunkte auf 2P ein. Sie müssen dann nur noch die Endpositionen einstellen. Dazwischen ergibt sich immer eine Gerade. 9. Bestätigen Sie die Änderung mit ENTER. Servo 3 und Servo 4 sind jetzt vertauscht. Alle Kopf-Servos liegen hintereinander.
Seite 204: Hauptrotor Prüfen Und Einstellen
Modelle anlegen und anpassen 8.2.5 Hauptrotor prüfen und einstellen Sichern Sie das Modell, wenn Sie Drehrichtung, Mitte und Wege für die Servos einstellen, damit bei unerwarteten Reaktionen keine Gefahren oder Schäden entstehen können. 8.2.5.1 Drehrichtung der Servos am Rotorkopf prüfen/ändern Vor dem Einstellen von Mitte und Weg müssen die Bewegungsrichtungen der Servos geprüft und (falls erforderlich) geändert werden.
Seite 205: Servos Abgleichen - Mitte Und Maximalen Weg Einstellen
Modelle anlegen und anpassen Wenn Sie den Pitch- Knüppel etwas aus der Neutralposition bewegen und dann die REV/CLR-Taste drücken, macht das Servo beim Umpolen einen Sprung. So können Sie erkennen, ob Sie das „richtige“ Servo ausgewählt haben. 6. Wenn die Drehrichtung stimmt, bestätigen Sie die Änderung und verlassen Sie das Menü.
Seite 206 Modelle anlegen und anpassen Gleichen Sie zuerst mechanisch ab: . Damit wird die „echte“ Mitte ohne Einfluss von Drücken Sie dazu die Taste Trimmung oder Mischanteilen an das Servo ausgegeben. Wenn das Servo jetzt nicht in der gewünschten Mittelstellung steht, korrigieren Sie unbedingt zuerst die Ruderstellung mechanisch (Abtriebshebel auf dem Servo oder Ruderanlenkung verändern).
Seite 207 Modelle anlegen und anpassen Einstellen des maximalen Servo-Wegs (Ruderausschlag) Stellen Sie hier den größten benötigten Wert für die Blattverstellung ein. Das ist in der Regel der Wert für Autorotation. Die zum Fliegen benötigten, kleineren Werte werden im Menü Steuerfunktionen unter Pitch für die einzelnen Flugphasen eingestellt.
Seite 208: Heckrotor Prüfen Und Einstellen
Modelle anlegen und anpassen 8.2.6 Heckrotor prüfen und einstellen 8.2.6.1 Drehrichtung des Servos für den Heckrotor prüfen/ändern Vor dem Einstellen von Mitte und Weg muss die Bewegungsrichtung des Servos geprüft und (falls erforderlich) geändert werden. Für die Grundeinstellungen schließen Sie das Heckrotor-Servo nicht über den Kreisel, sondern direkt an den entsprechenden Empfängerausgang an.
Seite 209 Modelle anlegen und anpassen Pitch+ / Pitch-(Revo-Mix) Mit den Parametern Pitch+ / Pitch- werden die Zumischungen von Pitch zum Heckrotor für Steig- und Sinkflug und für jede Flugphase getrennt eingestellt:  Pitch+: Korrektur Steigflug  Pitch-: Korrektur Sinkflug Die exakten Werte können nur durch Erfliegen eingestellt werden und hängen von vielen Parametern ab.
Seite 210: Kreisel
Modelle anlegen und anpassen 8.2.7 Kreisel Die Steuerfunktion Kreisel ist für Kreiselsysteme vorgesehen, deren Empfindlichkeit über einen Servokanal ferngesteuert werden kann. Wenn Kreisel keinem Servokanal zugeordnet ist, wird diese Funktion im Menü Geber auch nicht angeboten. Öffnen Sie das Hauptmenü Geber. 2.
Seite 211: Kreiselausblendung Einstellen
Modelle anlegen und anpassen Festwert für die Empfindlichkeit auf AUS gestellt werden. In der folgenden Zeile werden nun Position (50%) und Geber (<E) angezeigt: 8.2.7.1 Kreiselausblendung einstellen Viele Kreisel reduzieren ihre Wirkung (Empfindlichkeit), wenn ein Steuerausschlag erfolgt. Ohne diese Ausblendung dämpft der Kreisel auch gewollte Steuerbewegungen.
Seite 212: Gas
Modelle anlegen und anpassen 8.2.8 Gilt nicht für Vorlage FUNCOPTER! Für Gas-gesteuerte Hubschrauber wird die einfache Gaseinstellung der Flächenmodelle verwendet. Siehe Kapitel 5.4.2 auf Seite 120. Die Steuerfunktion Gas kann entweder über 7 Kurvenpunkte angepasst werden oder, mit Elektroantrieb im Governor-Mode, mittels Festwert. Jede Flugphase hat ihre eigene Kurve.
Seite 213: Pitch-Kurve Einstellen
Modelle anlegen und anpassen  Die Leerlauf-Begrenzung wird in der Flugphase AUTOROT. abgeschaltet, wenn auch die flugphasenabhängige Trimmung auf 0.0% steht oder gebracht wird. Manchmal kann es sinnvoll sein, das Gas direkt, ohne alle Einschränkungen, zu bedienen. Dazu ordnen Sie, wie auf Seite 106 beschrieben, der Schaltfunktion CS/DTC einen Schalter zu.
Seite 214: Mit Flugphasen Arbeiten
Modelle anlegen und anpassen Beispiel 2: Pitch-Kurve für Flugphase RUNDFLUG Lineare, symmetrische Pitch-Kurve für gleiches Pitch-Steuerverhalten im Steig- und Sinkflug; insgesamt höhere maximale Pitch-Werte, da i.d.R. eine höhere Systemdrehzahl eingestellt wird (Gas-Kurve) und damit größere Steigleistungen möglich sind: 8.2.10 Mit Flugphasen arbeiten Voraussetzung Wenn Sie mit Flugphasen arbeiten wollen, muss im Menü...
Seite 215: Vorgaben Im Menü Flugphasen
Modelle anlegen und anpassen 8.2.10.1 Vorgaben im Menü Flugphasen Öffnen Sie das Hauptmenü Setup. 2. Öffnen Sie das Menü Flugphasen. Die Flugphasen 2, 3 und 4 sind gesperrt (durchgestrichener Name). Die drei Striche „---“ nach den Flugphasen zeigen an, dass noch keine Schalter für die Flugphasenumschaltung zugeordnet sind.
Seite 216: Flugphasen Sperren/Freigeben
Modelle anlegen und anpassen 8.2.10.3 Flugphasen sperren/freigeben Noch nicht eingestellte Flugphasen können gesperrt werden. Gesperrte Phasen können auch bei zugeordnetem Schalter nicht aktiviert werden. Falls der Schalter trotzdem in die Stellung für eine gesperrte Flugphase gebracht wird, ertönt eine akustische Warnung (Piepston ca. alle 0,5 sec), solange der Schalter in dieser Stellung bleibt.
Seite 217: Bezeichnung Von Flugphasen Ändern
Modelle anlegen und anpassen Die Markierung springt zurück auf die Nummer der aktiven Flugphase. Alle flugphasenabhängigen Einstellungen, außer den Laufzeiten, sind jetzt gleich wie in der aktiven Flugphase. 8.2.10.5 Bezeichnung von Flugphasen ändern Für die Bezeichnung der Flugphasen können Sie aus 13 vorgegebenen Namen wählen: NORMAL SPEED1...
Seite 218: Wartung Und Pflege
Der Sender bedarf keiner besonderen Wartung oder Pflege. Eine regelmäßige, auch vom Gebrauch des Senders abhängige, Überprüfung durch eine autorisierte MULTIPLEX-Servicestelle wird dringend empfohlen und sollte alle 2-3 Jahre erfolgen. Regelmäßige Funktions- und Reichweitentests sind obligatorisch (siehe Abschnitt 3.6 „Reichweitentest“ auf Seite 49).
Seite 219: Anhang
Anhang Anhang 10.1 Technische Daten PROFI TX 9 PROFI TX 12 PROFI TX 16 Kanäle Modellspeicher Übertragungsart M-LINK 2.4GHz spread spectrum + frequency hopping Servo-Impulslänge bei UNI 1,5 ± 0,55ms +/- 100% Servo-Weg Stromversorgung 3,3V LiFePO4 4000mAh Stromaufnahme ca. 150 mA ...
Seite 220: Zubehör
Anhang 10.2 Zubehör 2-Stufen-Schalter EIN/AUS lang Artikelnr.: 75750 2-Stufen-Schalter EIN/AUS lang Artikelnr.: 75751 3-Stufen-Schalter EIN/AUS/EIN kurz Artikelnr.: 75752 3-Stufen-Schalter EIN/AUS/EIN kurz Artikelnr.: 75753 COPILOT Artikelnr.: 45184 Digi-Einsteller Artikelnr.: 75755 Drehgeber Artikelnr.: 75756 Handauflage PROFI TX Artikelnr.: 85701 PROFI TX Seite 218...
Seite 221 Anhang Knüppelgriff Alu lang mit 2-Stufen-Schalter Artikelnr.: 85940 Knüppelgriff Alu lang mit 3-Stufen-Schalter Artikelnr.: 85941 Knüppelgriff Alu lang mit Taster Artikelnr.: 85942 Senderkoffer Artikelnr.: 763323 Sendertragegurt Lanyard Artikelnr.: 85710 Sendertragegurt Standard Artikelnr.: 85711 Taster Artikelnr.: 75754 USB-Steckerladegerät 100-240V Artikelnr.: 145534 USB-Steckerladegerät 12V DC für Kfz Artikelnr.: 145533 PROFI TX...
Seite 222: Fachwörter
Fachwörter Fachwörter Akku-Management Ermittelt aus Strom und Spannungsverlauf die Restlaufzeit, die Kapazität und weitere Daten des Akkus. Optimiert die Lade- Entladegrenzen für eine hohe Lebensdauer des Akkus. Aufschalten einen Einstellwert permanent auf einen der Digi-Einsteller schalten. Binding ist erforderlich, damit der Empfänger ausschließlich auf die Signale von „seinem“...
Seite 223 Fachwörter Digital-Trimmung Die Trimmtasten kennen keine mechanische Position, die dem Trimmwert entspricht (wie bei einer konventionellen Trimmung mit Trimmschiebern). Die Trimmstellung der Digital-Trimmung wird im Display angezeigt und die Trimmwerte im Modellspeicher abgespeichert. Bei einem Modellspeicher- wechsel muss nicht die zum Modell passende Trimmschieberstellung wiederhergestellt werden, die richtige Trimmung steht sofort zur Verfügung.
Seite 224 Fachwörter Failsafe Wenn der Empfänger kein Signal mehr erhält, bleiben die Servos auf den letzten Positionen stehen (Hold-Funktion). Wurden im Empfänger Failsafe- Positionen gespeichert, laufen die Servos nach 0,75 Sekunden auf diese Positionen. FastResponse Reduziert den Übertragungstakt von 21ms auf 14ms; das reduziert die Reaktionszeit auf Steuerbewegungen.
Seite 225 Fachwörter Geber alle Bedienelemente des Senders, die einer Steuerfunktion oder einer Schaltfunktion zugeordnet werden können: Steuerknüppel Schiebepotentiometer Drehpotentiometer Schalter und dafür vorgesehene Tasten Lehrer-/Schüler-Betrieb sicherste Art des Einstiegs in den Modellsport; zwei Sender werden über eine zweite M-Link Funkstrecke verbunden. Ein erfahrener Modellsportler hat die Kontrolle über das Modell und kann bei Betätigung der Lehrer/Schüler-Taste („TEACHER-Taste“) zuerst einzelne, später, wenn der „Schüler“...
Seite 226 Fachwörter Mode legt fest, wie die Hauptsteuerfunktionen Quer, Höhe und Seite auf die Knüppelaggregate verteilt werden. Rastung Rastvorrichtung, bei der ein Mechanismus in eine spezifische Position fällt und verharrt. Reichweitentest dient dazu, die Funktionsfähigkeit der Funkverbindung zu überprüfen. Dazu wird die Sendeleistung auf ca. 1% reduziert, damit die Prüfung über eine verkürzte Distanz gemacht werden kann.
Seite 227 Fachwörter Trimmung Ausrichten eines Modellflugzeugs bei unbetätigten Steuerknüppeln in einen sauberen Geradeausflug. Variometer Gerät im Flugmodell, das die Steig- und Sinkrate akustisch angibt. Zuordnung legt fest, welche Funktion im Sender oder im Modell mit welchem Bedienelement gesteuert wird. PROFI TX Seite 225...
Seite 228: Stichwörter
Stichwörter Stichwörter (Parameter) ......127 Abgleich (Menü) ......143 Dämpfungs-Kreisel ...... 125 ACRO ..........61 Data ..........180 Adresse (Parameter) ....102 Datum & Zeit (Menü) ....156 Akku ..........43 DELTA ........... 66 am PC laden ......44 Delta anzeigen (Parameter) ..154 laden ..........
Seite 229 Stichwörter Höhenruder einstellen ....191 Mixer ........129 Klappen einstellen ....192 Servo........142 Modellvorlagen ......56 Setup.......... 94 Querruder differenzieren ..188 Speicher ........157 Ruderausschlag einstellen ..188 Steuerfunktionen ...... 115 Seitenruder einstellen ....191 Tasten ........165 Servo-Weg einstellen ....
Seite 230 Stichwörter (Menü) ........152 Hubschraubermodelle ....135 Alarm ........152 Kreisel ........208 Name ........107 Quer.Diff........130 Jahr (Parameter) ......156 Schalter ........108 Servo-seitige ....133, 141 Steuerfunktionen ...... 108 Kalender ........156 Klappen einstellen Symbole ........110 Mixer (Hauptmenü) ......
Seite 231 Stichwörter Namen ändern (Menü) 102, 103, 162 Reichweitentest ..... 49, 224 Navigation ........93 (Parameter) ........ 95 neu anlegen Vorgehen ........50 (Menü) ........160 REV/TRM (Parameter) ....143 Hubschraubermodell ....195 Roll (Menü) ........118 Nick (Menü) ......... 118 ROTORKOPF-4 (Taumelscheiben- Normalbetrieb ......
Seite 232 Stichwörter innen .......... 29 einstellen ......192, 193 Klemmplätze ......29 Sprache ......... 48, 114 Knüppelaggregate ....24, 34 (Parameter) ......114 kontrollieren........ 19 Standardtrimmung ....... 224 Lehrer-Modus ......52 Statusanzeigen ......88 Leuchtring ........26 #1 ..........88 Module einbauen ....... 42 #2 ..........
Seite 233 Stichwörter Intervall ........152 Vibra.Alarm Modell ........150 (Menü)........102 Rahmen ........150 (Parameter) ......102 Summe ........151 Vorlage (Parameter) ....160 Trimm. (Parameter) ..... 118, 120 Vorlage auswählen Trimmanzeige ........ 54 Hubschraubermodell ....196 Trimmtasten ......24, 53 Trimmung .......
