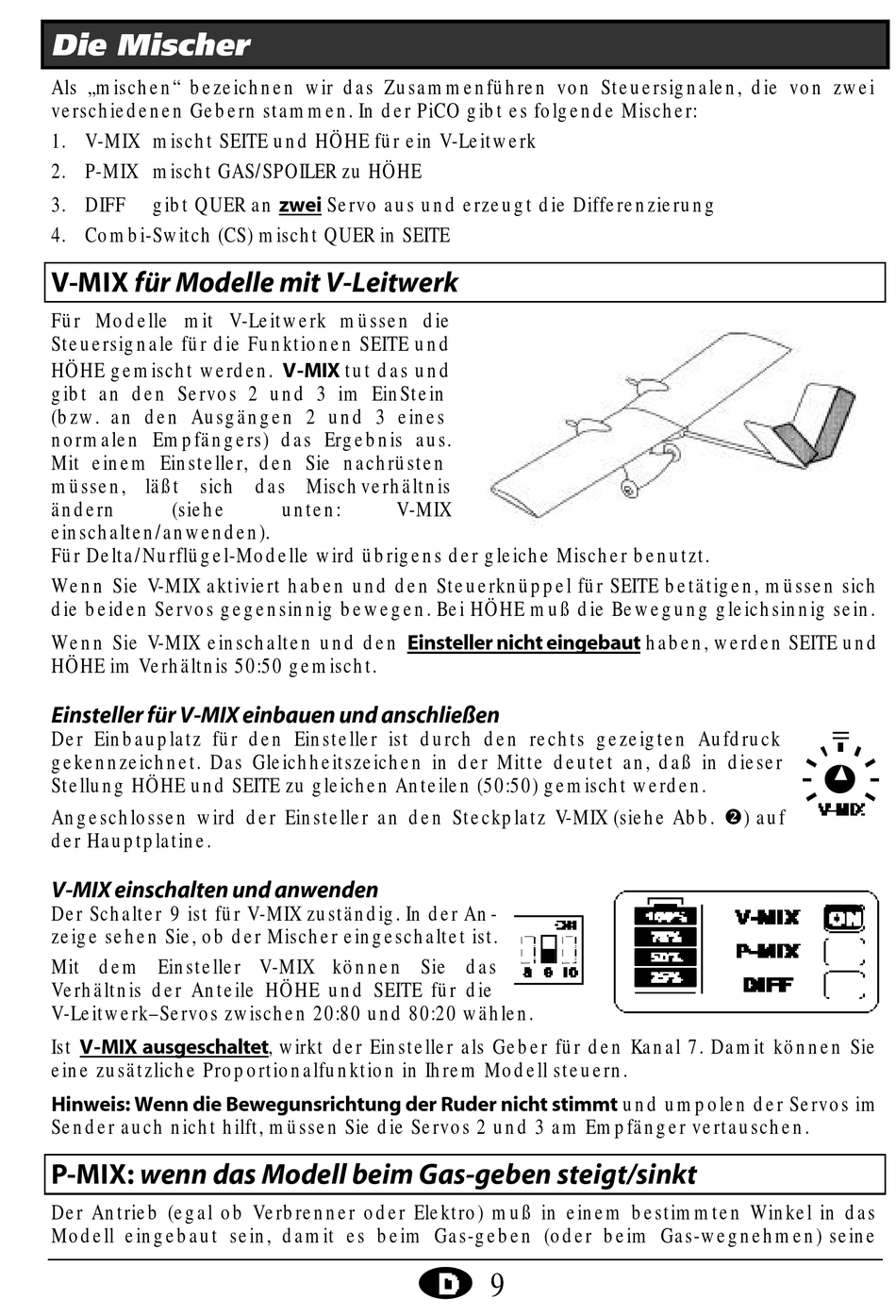

Die Mischer

Als „mischen" bezeichnen wir das Zusammenführen von Steuersignalen, die von zwei
verschiedenen Gebern stammen. In der PiCO gibt es folgende Mischer:
1. V-MIX mischt SEITE und HÖHE für ein V-Leitwerk
2. P-MIX mischt GAS/SPOILER zu HÖHE
3. DIFF gibt QUER an zwei Servo aus und erzeugt die Differenzierung
4. Combi-Switch (CS) mischt QUER in SEITE
V-MIX für Modelle mit V-Leitwerk
Für Modelle mit V-Leitwerk müssen die
Steuersignale für die Funktionen SEITE und
HÖHE gemischt werden. V-MIX tut das und
gibt an den Servos 2 und 3 im EinStein
(bzw. an den Ausgängen 2 und 3 eines
normalen Empfängers) das Ergebnis aus.
Mit einem Einsteller, den Sie nachrüsten
müssen, läßt sich das Mischverhältnis
ändern (siehe unten: V-MIX
einschalten/anwenden).
Für Delta/Nurflügel-Modelle wird übrigens der gleiche Mischer benutzt.
Wenn Sie V-MIX aktiviert haben und den Steuerknüppel für SEITE betätigen, müssen sich
die beiden Servos gegensinnig bewegen. Bei HÖHE muß die Bewegung gleichsinnig sein.
Wenn Sie V-MIX einschalten und den Einsteller nicht eingebaut haben, werden SEITE und
HÖHE im Verhältnis 50:50 gemischt.
Einsteller für V-MIX einbauen und anschließen
Der Einbauplatz für den Einsteller ist durch den rechts gezeigten Aufdruck
gekennzeichnet. Das Gleichheitszeichen in der Mitte deutet an, daß in dieser
Stellung HÖHE und SEITE zu gleichen Anteilen (50:50) gemischt werden.
Angeschlossen wird der Einsteller an den Steckplatz V-MIX (siehe Abb. v) auf
der Hauptplatine.
V-MIX einschalten und anwenden
Der Schalter 9 ist für V-MIX zuständig. In der An-
zeige sehen Sie, ob der Mischer eingeschaltet ist.
Mit dem Einsteller V-MIX können Sie das
Verhältnis der Anteile HÖHE und SEITE für die
V-Leitwerk–Servos zwischen 20:80 und 80:20 wählen.
Ist V-MIX ausgeschaltet , wirkt der Einsteller als Geber für den Kanal 7. Damit können Sie
eine zusätzliche Proportionalfunktion in Ihrem Modell steuern.
Hinweis: Wenn die Bewegunsrichtung der Ruder nicht stimmt und umpolen der Servos im
Sender auch nicht hilft, müssen Sie die Servos 2 und 3 am Empfänger vertauschen.
P-MIX: wenn das Modell beim Gas-geben steigt/sinkt
Der Antrieb (egal ob Verbrenner oder Elektro) muß in einem bestimmten Winkel in das
Modell eingebaut sein, damit es beim Gas-geben (oder beim Gas-wegnehmen) seine
