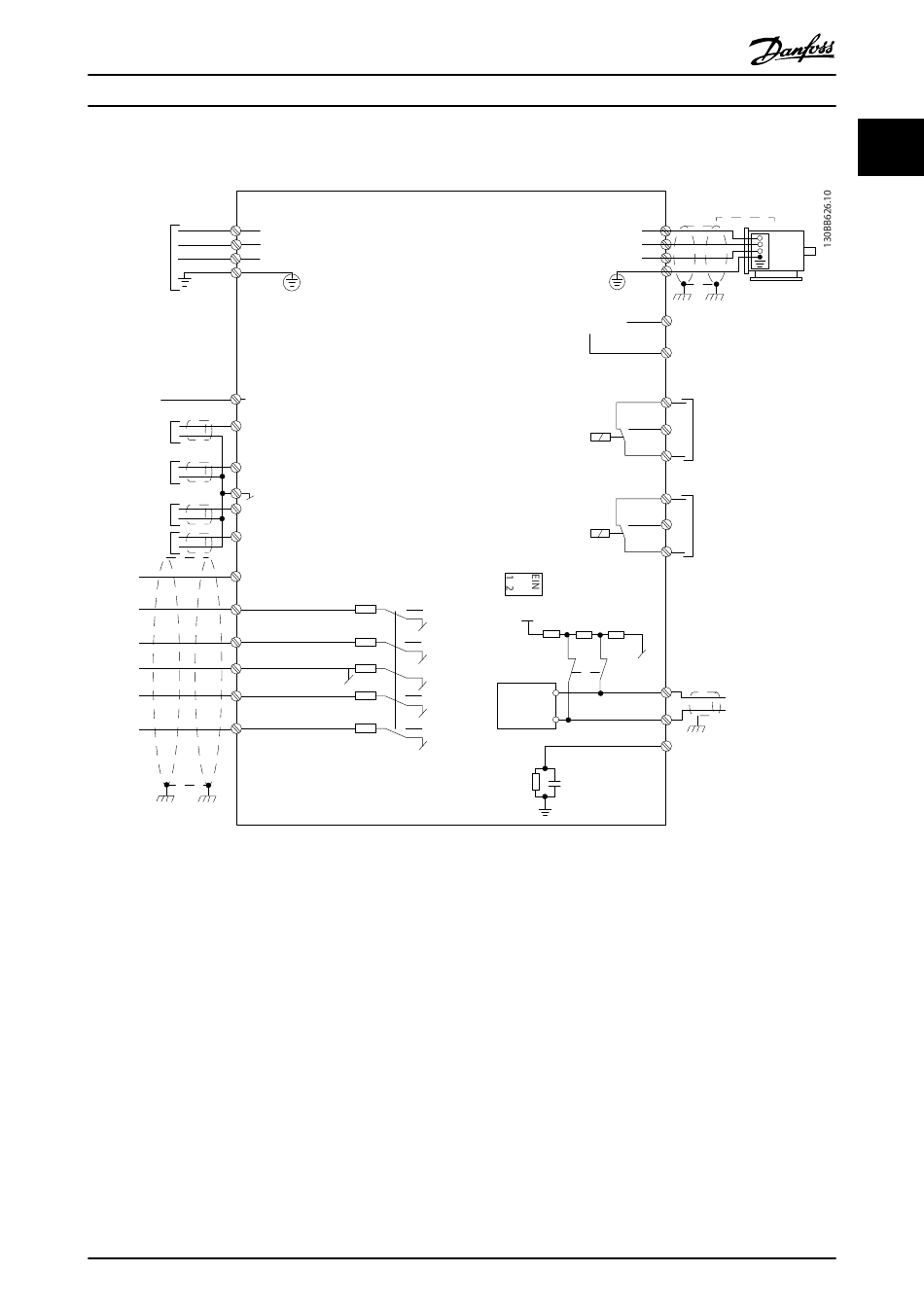

1.1.8 Elektrische Übersicht
L1
L2
3-phasiger
L3
Netz-
eingang
50 (+10 V AUS)
+10 VDC
0-10 VDC -
53 (A EIN)
0/4-20 mA
54 (A EIN)
0-10 VDC -
0/4-20 mA
55 (COM A EIN/AUS)
42 0/4-20 mA A AUS / DIG AUS
45 0/4-20 mA A AUS / DIG AUS
12 (+24 V AUS)
18 (DIGI EIN)
19 (DIGI EIN)
20 (COM D EIN)
27 (DIGI EIN)
29 (DIGI EIN)
Abbildung 1.2
HINWEIS
Bitte beachten Sie, dass die folgenden Einheiten nicht an UDC- und UDC+ angeschlossen werden können:
IP20 380-480 V 30-90 kW
IP20 200-240 V 15-45 kW
IP20 525-600 V 2,2-90 kW
IP54 380-480 V 22-90 kW
®
VLT
HVAC Basic Drive Programmierungshandbuch
PE
24 V (NPN)
0 V (PNP)
24 V (NPN)
0 V (PNP)
24 V (NPN)
0 V (PNP)
24 V (NPN)
0 V (PNP)
®
MG18B203 - VLT
ist eine eingetragene Marke von Danfoss.
U
V
W
PE
UDC-
UDC+
Relais2
06
05
04
Relais1
03
02
01
Busabschluss
EIN = Abgeschlossen
AUS=Nicht abgeschlossen
Busabschluss
RS-485-
(N PS-485) 69
Schnittstelle
(P RS-485) 68
(Com RS-485 ) 61
Motor
Nicht bei allen Leistungsgrößen
240 V AC, 3 A
240 V AC, 3 A
RS-485
Abschirmung bei Geräten 116,
117 und 118 nicht an 61 anschließen
(PNP)-Source
(NPN)-Sink
11
1
1
