Produktübersicht
Klemme Funktion Konfiguration
Nr.
12 +24 V- –
Ausgang
18 Digital- *PNP/NPN
eingang
19 Digital- *PNP/NPN
eingang
20 Masse –
27 Digital- *PNP/NPN
eingang/-
ausgang
29 Digital- *PNP/NPN
eingang/-
ausgang/
Pulseingang
50 +10 V- –
Ausgang
53 Analog- *0–10 V/0–20 mA/
eingang 4–20 mA
54 Analog- *0–10 V/0–20 mA/
eingang 4–20 mA
55 Masse –
42 10 Bit *0–20 mA/4–20 mA/DO Analog
45 10 Bit *0–20 mA/4–20 mA/DO Analog
1, 2, 3 Relais 1 1, 2 NO 1, 3 NC
4, 5, 6 Relais 2 4, 5 NO 4, 6 NC
Tabelle 2.1 Steuerklemmenfunktionen
* Kennzeichnet die Werkseinstellung.
HINWEIS
PNP/NPN ist Masse für die Klemmen 18, 19, 27 und 29.
2.1.5 (Feldbus-) Netzwerke für serielle
Kommunikation
Die folgenden Protokolle sind in den Frequenzumrichter
integriert:
•
BACnet MSTP
•
Modbus RTU
•
FC-Protokoll
®
2.2 VLT
Memory Module MCM 101
®
Das VLT Memory Module MCM 101 ist ein kleines
Speichermedium, das beispielsweise folgende Daten
enthält:
•
Firmware.
•
SIVP-Datei.
•
Pumpentabelle.
•
Motor-Datenbank.
•
Parameterlisten.
Das Modul ist werkseitig am Frequenzumrichter installiert.
MG03M203
Projektierungshandbuch
Werksein-
stellung
–
Start
Ohne
Funktion
–
Motorfreilauf
(inv.)
Festdrehzahl
JOG
–
1 ®
VLT
Ref1

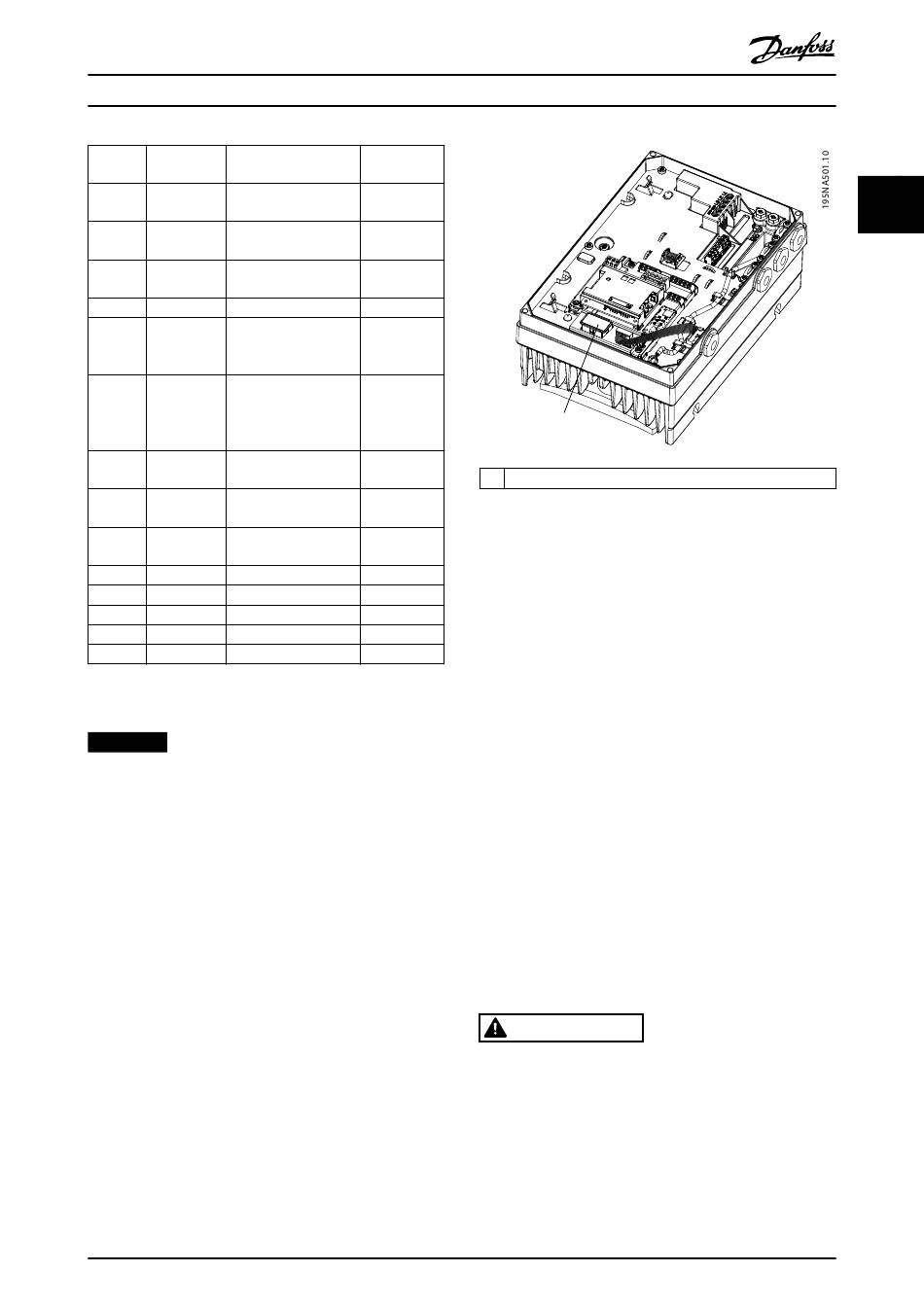

Abbildung 2.8 Position des Speichermoduls
Ref2
– Wenn das Speichermodul ausfällt, kann der Frequenzum-
richter dennoch weiterarbeiten. Die Warn-LED am Deckel
blinkt, und das LCP (falls installiert) zeigt eine Warnung an.
[9] Alarm
Warnung 206, Speichermodul zeigt an, dass Sie einen
[5] Motor ein
Frequenzumrichter ohne Speichermodul betreiben oder
das Speichermodul defekt ist. Die genaue Ursache für die
Warnung finden Sie in Parameter 18-51 Ursache der
Warnung Speichermodul.
Sie können ein neues Speichermodul als Ersatzteil
bestellen.
Bestellnummer: 134B0791.
2.2.1 Konfiguration mit dem VLT
Module MCM 101
Beim Austausch oder Hinzufügen eines Frequenzumrichters
zu einem System ist eine einfache Übertragung der
vorhandenen Daten zum Frequenzumrichter möglich. Die
Frequenzumrichter müssen jedoch dieselbe Leistungsgröße
haben und über kompatible Hardware verfügen.
WARNUNG
TRENNEN SIE DIE NETZVERSORGUNG VOR DER

WARTUNG!

Vor der Durchführung von Reparaturarbeiten müssen Sie
den Frequenzumrichter vom Versorgungsnetz trennen.
Warten Sie nach dem Trennen der Netzversorgung 4
Minuten, damit sich die Kondensatoren entladen können.
Eine Nichtbeachtung dieser Schritte kann tödliche oder
schwerste Verletzungen zur Folge haben.
