7 Installieren und Konfigurieren der RS-485-
Schnittstelle

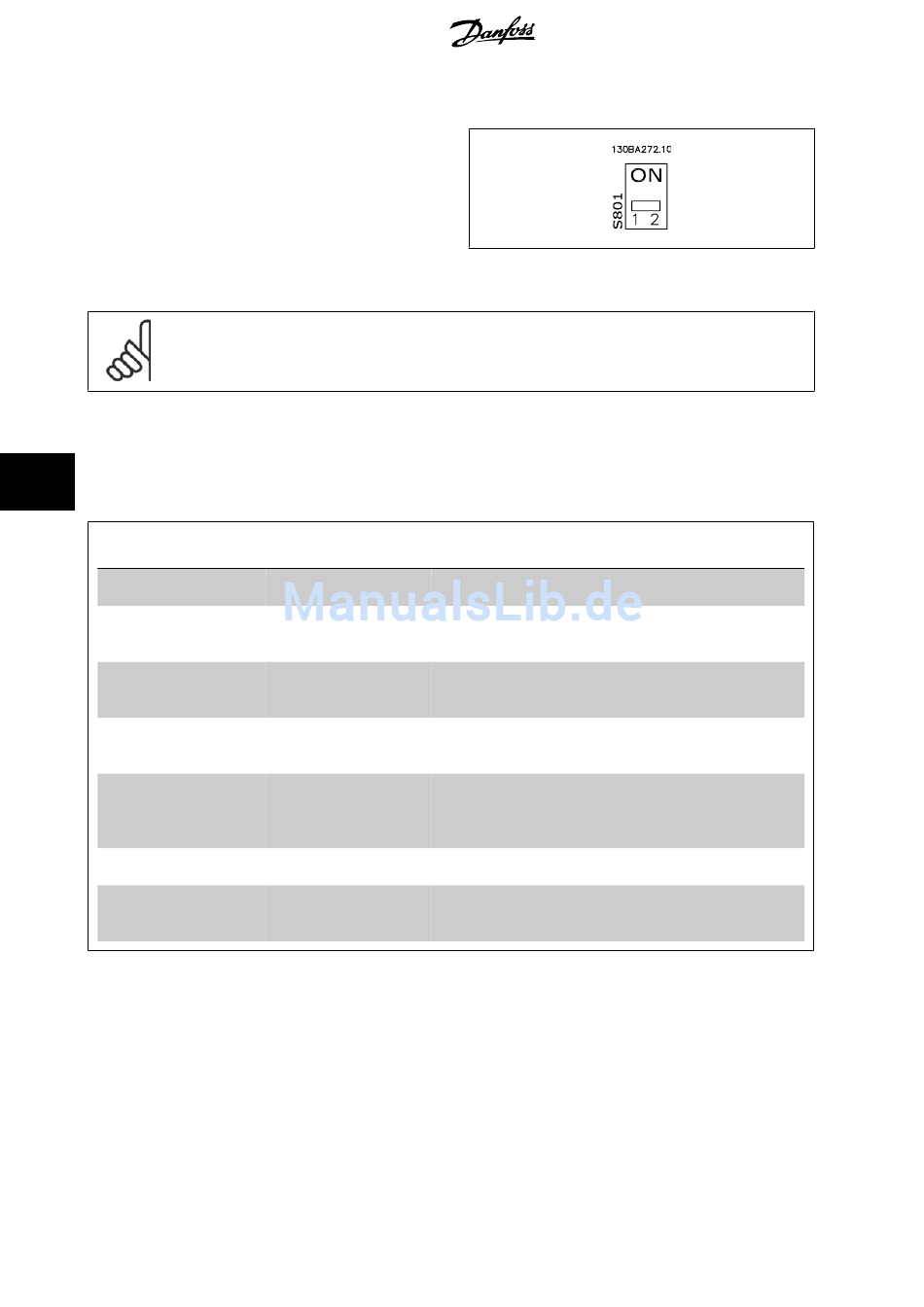

7.1.3 Hardwareeinstellung des Frequenzumrichters

Zur Terminierung des RS-485-Busses den DIP-Schalter für den Ab-
schlusswiderstand an der Hauptsteuerkarte des Frequenzumrichters ver-
wenden.
ACHTUNG!
Die Werkseinstellung für den DIP-Schalter ist AUS.
7.1.4 Frequenzumrichter-Parametereinstellungen für Modbus- Kommunikation
7
Die folgenden Parameter gelten für die RS-485-Schnittstelle (FC-Schnittstelle):
Parameter-
nummer
8-30
8-31
8-32
8-33
8-35
8-36
8-37
130
Parametername Funktion
FC-Protokoll Dieser Parameter definiert das Übertragungsprotokoll für die serienmäßige FC
Schnittstelle.
Adresse Dieser Parameter definiert die Adresse des Frequenzumrichters an der FC
Schnittstelle. Hinweis: Der Adressbereich hängt von der Protokollauswahl ab
in Par. 8-30
Baudrate Dieser Parameter definiert die Baudrate des Frequenzumrichters an der FC
Schnittstelle. Hinweis: Die Standardbaudrate hängt von der Protokollauswahl
ab in Par. 8-30
Parität/Stoppbits Dieser Parameter definiert die Parität der Schnittstelle und die Anzahl von
Stoppbits. Hinweis: Die Standardauswahl hängt von der Protokollauswahl ab
in Par. 8-30
FC-Antwortzeit Min.-Delay Definiert die minimale Zeit, welche der Frequenzumrichter nach dem Emp-
fangen eines FC-Telegramms wartet, bevor sein Antworttelegramm gesendet
wird. Die optimale Einstellung hängt von den Verzögerungszeiten des Masters,
eines Modems, etc. ab.
FC-Antwortzeit Max.-Delay Definiert eine maximale Zeit, nach welcher der Frequenzumrichter nach dem
Senden eines FC-Telegramm das Antworttelegramm erwartet.
FC Interchar. Max.-Delay Definiert eine maximale Zeit, die der Frequenzumrichter beim Empfang zwi-
schen zwei Bytes eines FC-Telegramms wartet, um sicherzustellen, dass die
Timeout-Übertragung unterbrochen wird.
MG.11.B9.03 - VLT
Projektierungshandbuch für VLT
Werkseinstellung für Schalter für Abschlusswiderstand
FC-Protokoll
FC-Protokoll
FC-Protokoll
