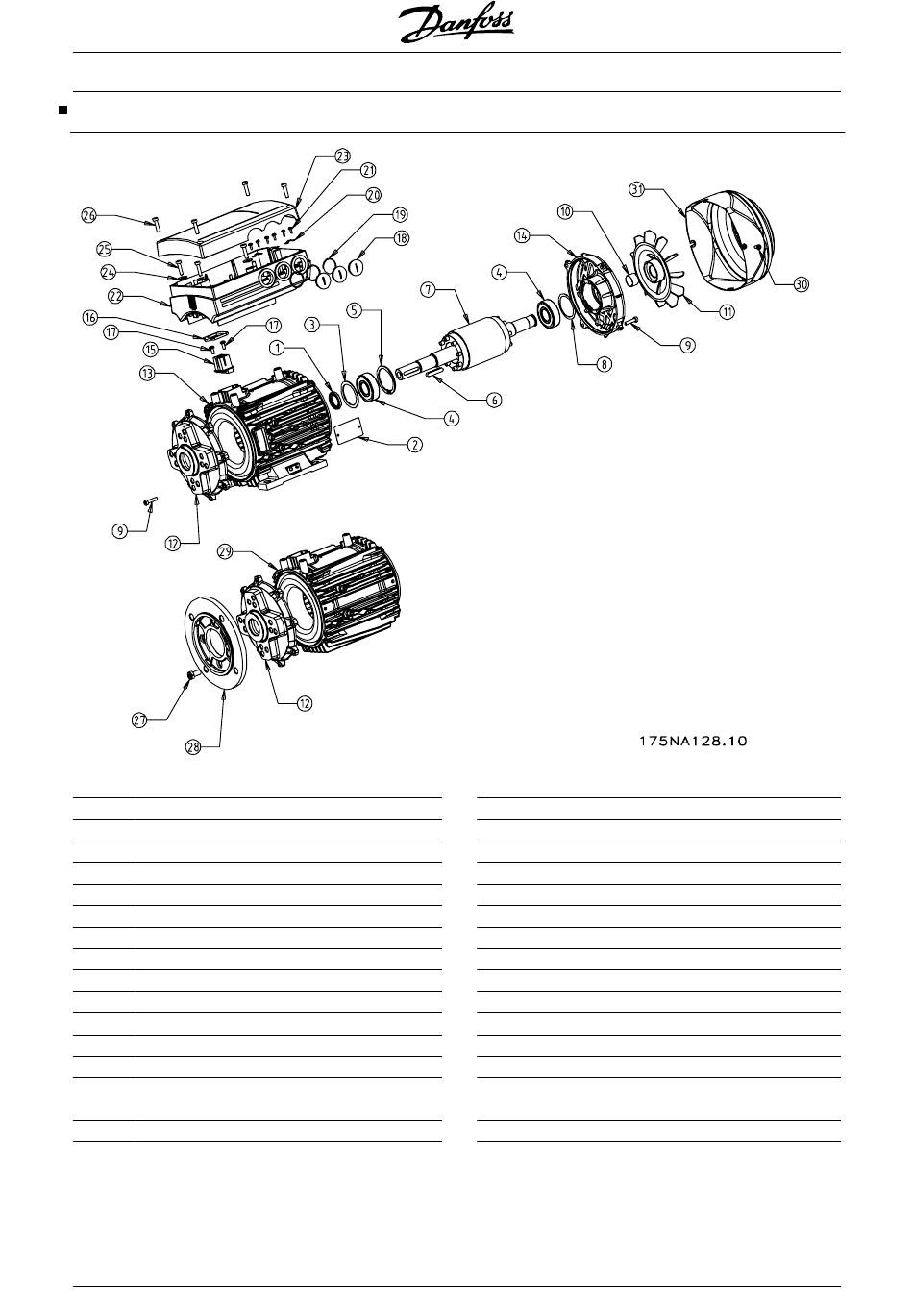

Beschreibung des Motors

Artikel Beschreibung
1 Dichtung
2 Typenschild
3 Passscheibe
4 Kugellager
5 Sicherungsring für Frequenzumrichterlager
6 Taste
7 Rotor
8 Passscheibe für Lager
9 Spannschrauben
10 Toleranzring für Gebläse
11 Gebläse
12 Endschild Frequenzumrichterende
13 Stator
14 Endschild gegenüber Frequenzumrichteren-
de
15 Anschlussblock
16 Dichtung
18
Der FC-Motor besteht aus folgenden Teilen:
Artikel Beschreibung
17 Schrauben für Anschlussblock
18 Metrische Blindstecker
19 Dichtungen für Kabelbüchsen
20 Kabelschellen
21 Schrauben für Kabelschellen
22 Frequenzumrichter
23 Deckel für Frequenzumrichter
24 Dichtung
25 Torx-Schrauben für Wechselrichtermontage
26 Schrauben für Deckel
27 Montageschrauben für Flanschring
28 Flanschring
29 Stator
30 Montageschrauben für Gebläsehaube
31 Gebläsehaube
®
