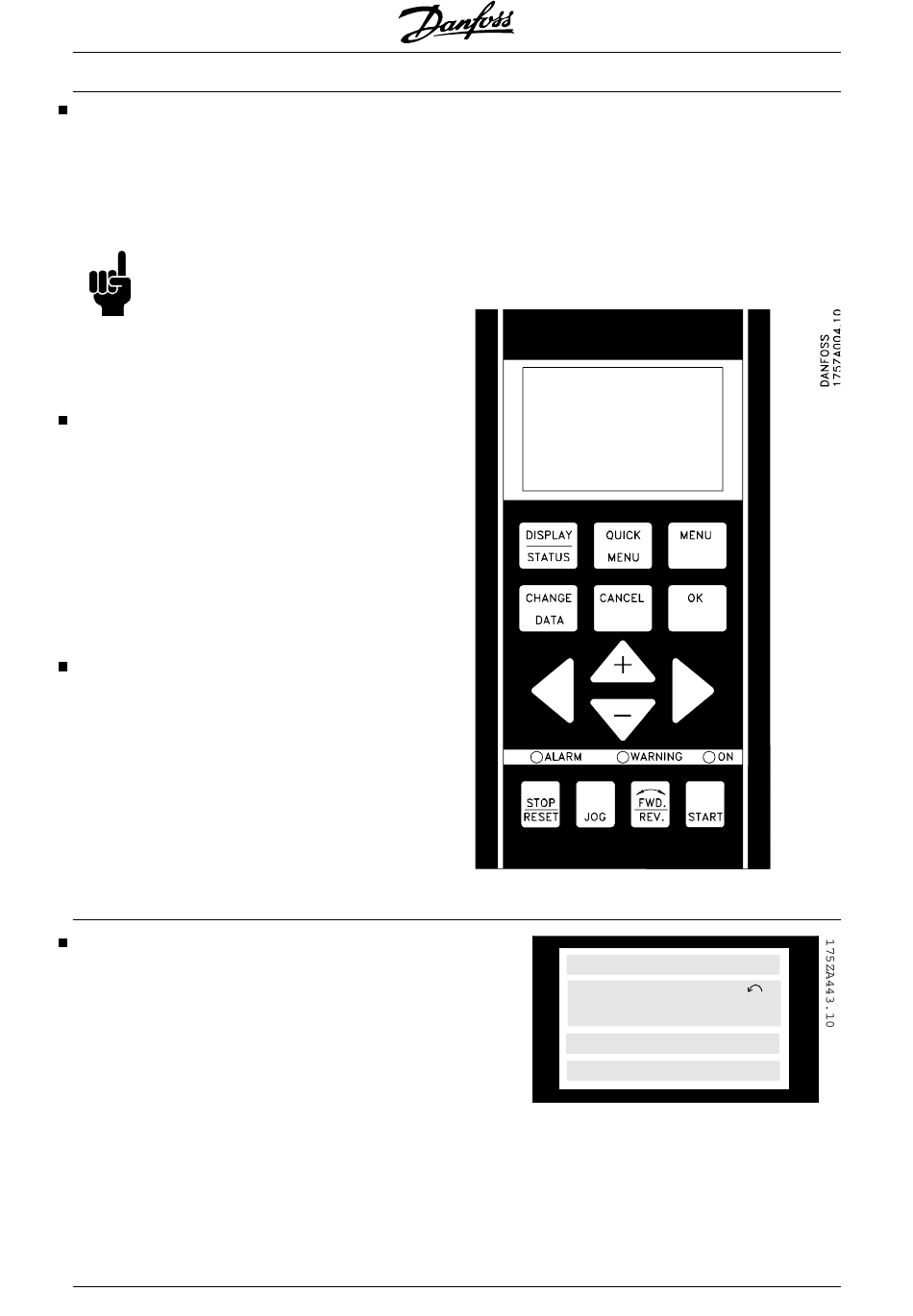

Bedienfeld (175NO131)
Der FC-Motor ist als Option mit einem lokalen Bedien-
feld (LCP 2) ausgestattet, das als vollständige Schnitt-
stelle für Bedienung und Überwachung des FC-Motors
dient.
IP 65 Front.
ACHTUNG!
Das LCP der Baureihe VLT 5000 (Be-
stellnr. 175Z0401) kann für den FC-Motor
nicht benutzt werden. Das allgemeine
LCP 2 (Bestellnr. 175N0131) hingegen
kann für die Baureihen FCM 300, VLT
2800 und VLT 5000 benutzt werden.
LCP-Installation
LCP 2 ist an Klemme X100, 1-4 angeschlossene (sie-
he separate Anweisung MI.03.AX.YY).
1.
Servicesteckersatz (175N2546) (siehe Ab-
schnitt Servicesteckersatz) und Kabel
175N0162
2.
Steckersatz (175N2545) (siehe Abschnitt
Steckersatz) und Kabel 175N0162
3.
Fernmontagesatz (175N0160) (siehe Ab-
schnitt Fernmontagesatz)
Bedienfeldfunktionen
Die Bedienfeldfunktionen lassen sich in drei Bereiche
aufteilen:
•
Display
•
Tasten zum Ändern der Programmparameter
•
Tasten für Ort-Betrieb
Alle Datenanzeigen erfolgen über ein vierzeiliges al-
phanumerisches Display, das im Normalbetrieb stän-
dig vier Betriebsvariablen und drei Betriebszustände
Das Display
Das Display ist hintergrundbeleuchtet, mit insgesamt
vier alphanumerischen Zeilen und einem Feld zum
Anzeigen der Drehrichtung (Pfeil) sowie des aktuellen
Parametersatzes (Setup), außerdem Anzeige des Pa-
rametersatzes, in dem der Anwender evt. program-
miert.
30
anzeigen kann. Während des Programmiervorgangs
werden alle Informationen angezeigt, die für eine
schnelle und effektive Parametereinstellung des FC-
Motors erforderlich sind. Als Ergänzung zum Display
gibt es drei Leuchtanzeigen, und zwar für Spannungs-
wert, Warnung und Alarm.
Alle Programmparameter des FC-Motors sind unmit-
telbar über das Bedienfeld änderbar, es sei denn, die-
se Funktion wurde über den Parameter 018 gesperrt.
1. Zeile
2. Zeile
2. Zeile
3. Zeile
Die 1. Zeile zeigt im normalen Betriebszustand stän-
dig bis zu drei Meßwerte oder einen erläuternden Text
zur 2. Zeile an.
®
MG.03.H6.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
®
VLT
FCM Serie
12345678901234567890
12345678
12345678901234567890
12345678901234567890
SETUP
1
