als 1,6 Hz variiert. Die entsprechende Zeitkonstante
wird in Parameter 44 Prozess PID Tiefpassfilterzeit aus-
gewählt.
Inverse Regelung
Normale Regelung bedeutet, dass die Motordrehzahl
erhöht wird, wenn der Sollwert/Einstellwert größer als
das Istwertsignal ist. Soll invers geregelt werden, wo-
bei die Drehzahl verringert wird, wenn der Sollwert/
Einstellwert größer als das Istwertsignal ist, so muss
Parameter 437 Prozess PID normal/invers Regelung
auf Invers programmiert werden.
Anti-Windup
Der Prozessregler ist ab Werk mit aktiver Anti-Windup-
Funktion eingestellt. Diese Funktion bewirkt, dass bei
Erreichen einer Frequenz-, Strom- oder Spannungs-
grenze der Integrator auf einer Frequenz initialisiert
wird, die der aktuellen Ausgangsfrequenz entspricht.
Hierdurch wird die Integration einer Abweichung zwi-
schen Sollwert und dem aktuellen Prozessmodus ver-
mieden, die mit einer Drehzahländerung nicht auszu-
gleichen ist. Diese Funktion kann in Parameter 438
Prozess PID Anti-Windup abgeschaltet werden.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
70
Anlaufbedingungen
In einigen Anwendungen führt eine optimale Einstel-
lung des Prozessreglers dazu, dass bis zum Erreichen
des gewünschten Prozesswertes eine relativ lange
Zeit vergeht. Bei solchen Anwendungen kann es vor-
teilhaft sein, eine Ausgangsfrequenz zu definieren, auf
die der Frequenzwandler den Motor hochregeln muss,
bevor der Prozessregler aktiviert wird. Dies erfolgt
durch Programmieren einer Startfrequenz in Parame-
ter 439 Prozess PID Startfrequenz.
Handhabung von Istwerten

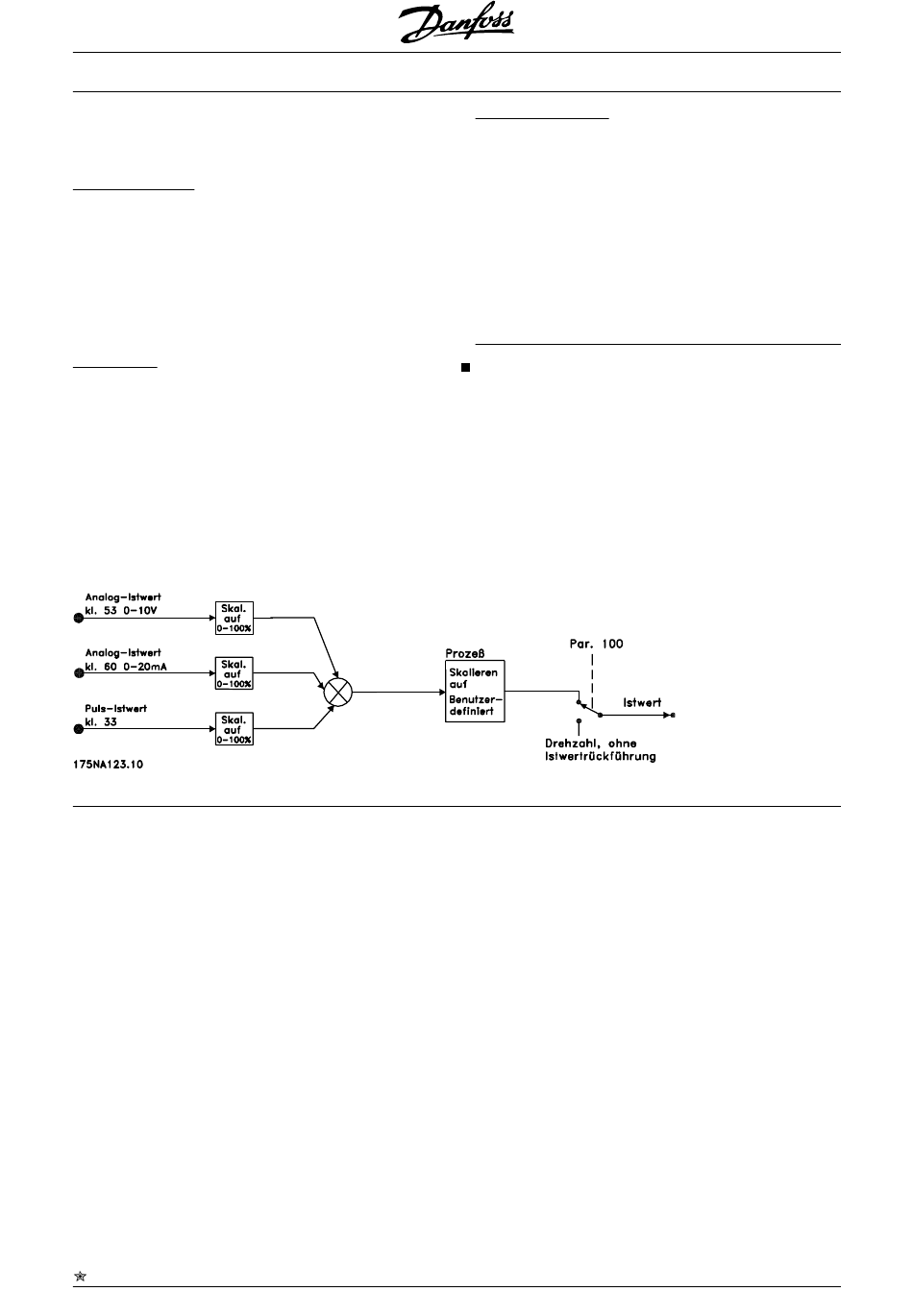

Istwert -Handhabung ist im folgenden Flussdiagramm
dargestellt.
Das Diagramm zeigt, welche Parameter die Istwert-
verarbeitung beeinflussen und wie dies geschieht. Es
kann zwischen Spannungs-, Strom- und Pulsistwert-
signalen gewählt werden.
®
MG.03.H6.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
®
