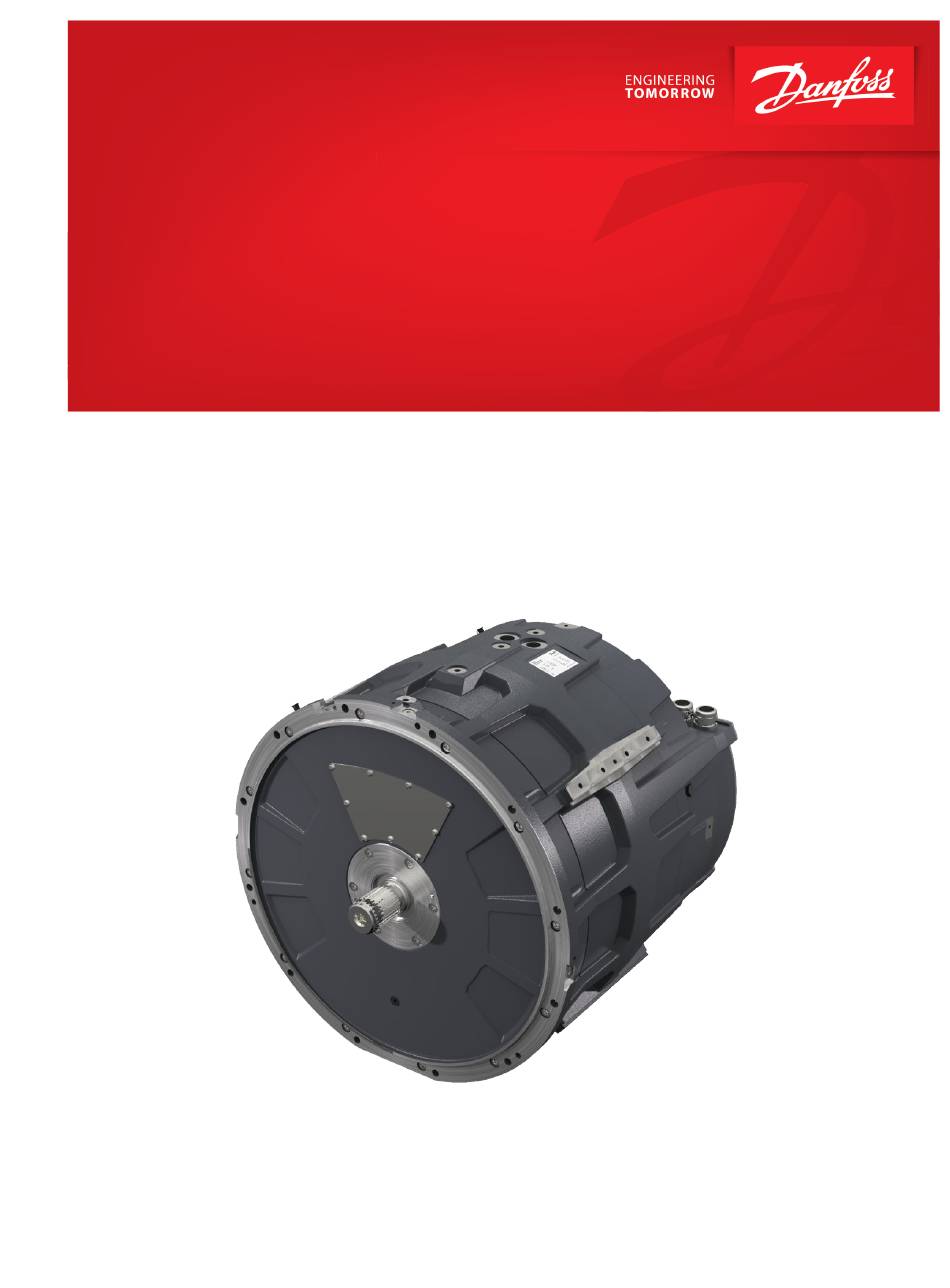

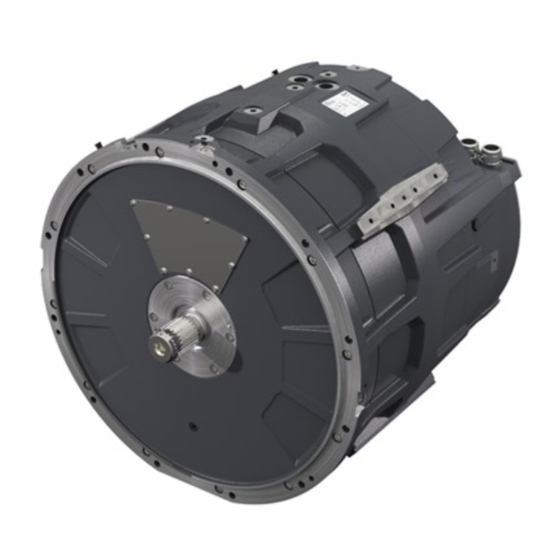

  • Seite 1 Benutzerhandbuch Motor/Generator EM-PMI540-T2000 www.danfoss.com...
  • Seite 2 Benutzerhandbuch EM-PMI540-T2000 Änderungshistorie Änderungstabelle Datum Geändert Überarbeitet Juli 2021 Aktualisiertes Benutzerhandbuch 0201 © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 3: Inhaltsverzeichnis

    Elektrische Installation................................. 36 Stromanschlüsse..................................36 Hochspannungsanschluss............................... 36 Anschlussplan..................................38 Montage der Kabelverschraubungen und Netzanschluss................... 39 Niederspannungsanschlüsse............................... 44 Erdanschlüsse.....................................49 Anschlüsse der Stillstandsheizung.............................52 Betrieb Betriebsbedingungen.................................. 55 Zustandsüberwachung während des Betriebs........................55 Empfohlene Schmiermittel................................ 55 Empfohlene Kühlmittel................................56 Notbetrieb......................................56 © Danfoss | Juli 2021 BC265857530809de-000201 | 3...
  • Seite 4 Benutzerhandbuch EM-PMI540-T2000 Inhalt Wartung Regelmäßige Wartung................................. 58 Reinigung......................................59 Lager und Schmierung.................................60 Wartung des Kühlsystems................................63 Demontage Fehlersuche und -behebung Kundendienst Servicerichtlinie....................................67 Ersatzteile......................................67 Entsorgung Checklisten für Lagerung, Installation und Wartung © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 5: Allgemeine Informationen

    Maschine sind auch aus dem Typenschild ersichtlich; sie stehen hinter dem Baugrößen-Modellcode. Achtung! Es werden ausschließlich Optionen gekennzeichnet, die vom Standardlieferumfang abweichen. Folgende Optionen sind möglich, siehe nachfolgende Tabelle. Detaillierte Informationen zu den Modellen, Optionen und Merkmalen sind den Produktdatenblättern zu entnehmen. © Danfoss | Juli 2021 BC265857530809de-000201 | 5...
  • Seite 6: Einhaltung Geltender Normen

    +CL2 BV – Bureau Veritas +CL3 +CL4 LR – Lloyd’s Register +CL5 RINA Einhaltung geltender Normen Die elektrische Maschine wurde in Übereinstimmung mit den folgenden Richtlinien und entsprechend den Anforderungen der folgenden Normen entwickelt: © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 7: Garantie

    Grenzwerte der Schwingstärke Garantie Danfoss gewährt für die eigenen Produkte eine Garantie bei Mängeln, die auf Herstellungs- oder Materialfehler zurückzuführen sind. Diese Garantie gilt über einen Zeitraum von zwölf (12) Monaten ab Inbetriebnahme oder von achtzehn (18) Monaten ab Lieferung (Incoterms-EXW), je nachdem, was zuerst eintritt.
  • Seite 8: Verantwortung Des Herstellers

    Betriebsart gemäß IEC60034; Dauerbetrieb Betriebsart gemäß IEC60034; Betrieb mit nicht-periodischen Last- und Drehzahlschwankungen Verantwortung des Herstellers Danfoss ist nur dann für die Sicherheit, Zuverlässigkeit und Leistung der elektrischen Maschine verantwortlich, wenn • Handhabung, Montage, Installation, Betrieb und Wartung durch qualifiziertes und autorisiertes Personal erfolgt;...
  • Seite 9: Sicherheitshinweise

    Ausrufezeichen. Es weist auf eine allgemein gefährliche Situation hin. Warnung vor Stromschlag Dieses Symbol besteht aus einem gelben Hintergrund, einem schwarzen dreieckigen Rand und einer schwarzen Pfeilspitze. Es weist auf gefährliche elektrische Spannung hin, die einen Stromschlag verursachen kann. © Danfoss | Juli 2021 BC265857530809de-000201 | 9...
  • Seite 10: Persönliche Schutzausrüstung

    Tragen Sie beim Anheben der elektrischen Maschine einen Kopfschutz, beispielsweise einen Helm! Herabfallende Gegenstände können Kopfverletzungen verursachen. Tragen Sie bei der Handhabung und Wartung der elektrischen Maschine Schnittschutzhandschuhe. Es besteht die Gefahr von Schnittverletzungen. 10 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 11: Sicherheitsfunktionen

    Der Monteur muss sicherstellen, dass die Geräte oder Anlagen, in die das Produkt integriert wird, der EMV-Gesetzgebung des jeweiligen Landes entsprechen. In der Europäischen Union müssen Geräte, in die dieses Produkt integriert werden soll, die Vorgaben der EMV-Richtlinie 2014/30/EU erfüllen. © Danfoss | Juli 2021 BC265857530809de-000201 | 11...
  • Seite 12: Produktübersicht

    Die Bauweise der Maschine ist so konzipiert, dass sie in der Lage ist, hohe Anlaufmomente (sofortiges Drehmoment auf stillstehende Räder) zu erzeugen. • Optimierter Drehzahlbereich zur Erfüllung der gängigsten Getriebeübersetzungen von mobilen Schwerlast-Arbeitsmaschinen. 12 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 13: Bestimmungsgemäße Verwendung Der Elektrischen Maschine

    Fachkräfte betrieben werden. Die Wartung der elektrischen Maschine darf ausschließlich durch geschultes Fachpersonal erfolgen. Nicht bestimmungsgemäße Verwendung der elektrischen Maschine Es ist verboten, die Maschine in folgender Weise zu nutzen, zu bedienen und zu warten (einschließlich, aber nicht beschränkt auf): © Danfoss | Juli 2021 BC265857530809de-000201 | 13...
  • Seite 14: Verwendete Technologie

    Die Permanentmagnete des Rotors sind als Schenkelpoleinheiten konzipiert, wobei die Permanentmagnete in die Rotorstruktur integriert sind. Dank dieser Konstruktion ist die elektrische Maschine mechanisch stabiler und besser für höhere Drehzahlen geeignet. Die nachfolgende Abbildung 14 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 15: Einführung In Das System

    Danfoss bietet elektrische Antriebsstränge für Anwendungen in mobilen Schwerlast-Arbeitsmaschinen sowie für die Schifffahrt und Busse. Die Antriebsstränge umfassen alle wesentlichen Komponenten für Lösungen zur Umwandlung herkömmlicher Fahrzeuge in hybrid-elektrische (HEV) oder elektrische Fahrzeuge (EV). Danfoss-Technologie sorgt für Kraftstoffeinsparungen und minimierte Emissionen und Geräuschpegel. Übersicht über das Danfoss-Antriebsstrangsystem Die elektrischen Maschinen verfügen über eine Flüssigkeitskühlung mit einem Wasser-Glykol-Gemisch.
  • Seite 16: Anschlüsse Und Schnittstellen

    Vibrationssensor-Anschlusspunkte. Elektrische Schnittstellen: • Leistungsanschlüsse über Verteilerbox. • Stecker für Messungen (Anschluss über Verteilerbox). • Anschluss für Stillstandsheizung (Option +HEAT1) (über Verteilerbox). • Stecker für Lagertemperatur (Option +BTMP1). • Stecker für Leckagesensoren. 16 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 17 Ein Stecker für Leckagesensoren an jeder Seite. 17 Anschlüsse für Austritt überschüssigen Schmiermittels, Antriebsseite (abhängig von Option +BHS). Ein axialer und vier radiale Stecker in 90°-Winkeln um den Flansch an der Antriebsseite. 18 Flanschmontage Antriebsseite. 19 Wellenanschluss. © Danfoss | Juli 2021 BC265857530809de-000201 | 17...
  • Seite 18: Typenschild

    Anzahl der magnetischen Polpaare der Maschine Nenn-Eingangstemperatur Kühlflüssigkeit °C Montage Zulässige Montageposition gemäß IEC60034-7 Masse Masse der elektrischen Maschine Arbeit Definierte Arbeitszyklen rotierender Maschinen gemäß Norm IEC60034-1 Nennwert der Umgebungstemperatur °C IP-Schutzart Gehäuse-Schutzart gemäß IEC60034-5 18 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 19: Anzugsmomente

    80 Nm Befestigungsschrauben für Verteilerbox 7 Nm Schrauben für Abdeckplatte der Verteilerboxen 4 Nm Kabelschuh 15 Nm Zusätzliche Befestigungspunkte (M10 8.8.) 47 Nm Zu verwendende Anzugsmomente, sofern nicht anders angegeben 10,9 12,9 Gewinde © Danfoss | Juli 2021 BC265857530809de-000201 | 19...
  • Seite 20: Gestaltungsleitsätze

    Auswirkungen auf die Lebensdauer der Isolierung der elektrischen Maschine. Der Wert der Lebensdauer der Isolierung ist ein berechneter Wert und wird in der Praxis nicht getestet. Die Isolierung der elektrischen Maschine hat die folgende Lebensdauer. 20 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 21: Wechselrichter

    Wechselstrom geeigneten Wechselrichter vorgesehen, der in der Lage ist, die elektrische Maschine zu steuern. Die elektrische Maschine ist nicht für den direkten Netzanschluss geeignet. Wird die elektrische Maschine mit einem Wechselrichter eines anderen Lieferanten als Danfoss Editron betrieben, kann die Leistung der elektrischen Maschine von den Nennwerten abweichen. Die optimale Leistung erreicht die elektrische Maschine mit Wechselrichtern von Danfoss Editron.
  • Seite 22: Montageaufbau

    DC - AUX DC - Die wichtigsten Leistungsantriebsparameter der Maschine sind auf dem Typenschild der Maschine angegeben. Wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an Ihren Danfoss- Ansprechpartner. Sie können eines der Temperatursignale (vom Niederspannungssteckverbinder) an den Temperaturüberwachungskontakt am Wechselrichter (EC-C) anschließen. Stellen Sie sicher, dass die Maschinentemperaturschutzfunktion am Wechselrichter aktiviert ist.
  • Seite 23: Wellenausrichtung Und -Last

    Bei einer parallelen Fehlausrichtung verlaufen die Mittellinien beider Wellen parallel, aber versetzt. Bei einer winkligen Fehlausrichtung stehen die Wellen in einem Winkel zueinander. Die nachfolgende Abbildung zeigt parallele und winklige Fehlausrichtung. © Danfoss | Juli 2021 BC265857530809de-000201 | 23...
  • Seite 24 Werte für die max. Abweichung bei der abgewinkelten Ausrichtung Nicht elastische Kupplung Elastische Kupplung mm/100 mm mm/100 mm 0-1000 0,06 0,10 1000-2000 0,05 0,08 2000-3000 0,04 0,07 3000-4000 0,03 0,06 4000-6000 <0,03 0,05 24 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 25 Maschine geltenden Werte nicht überschreiten. Weitere Informationen siehe DOC-000454. Berechnen Sie die relevanten Werte mithilfe des Dokuments Wenden Sie sich an den Danfoss Service unter https://danfosseditron.zendesk.com/hc/en-gb oder senden Sie eine E-Mail an editron.service@danfoss.com, um das Dokument zu erhalten. Äußere Wellenkräfte der elektrischen Maschine © Danfoss | Juli 2021...
  • Seite 26: Transport Und Lagerung

    Berühren Sie keine elektrischen Klemmen, während der Rotor dreht. Die elektrischen Klemmen führen während der Rotation gefährliche Spannung. Wenn sich der Rotor nicht drehen lässt, wenden Sie sich an Ihren Danfoss-Ansprechpartner. Entfernen Sie die Transportstützen der elektrischen Maschine. Prüfungen bei Erhalt und Auspacken •...
  • Seite 27 Heben Sie die elektrische Maschine ausschließlich an den dafür vorgesehenen Hebeösen an. Es dürfen keine Personen den Bereich unter angehobenen Lasten betreten. Die Hebegurte dürfen die elektrische Maschine während des Anhebens nicht berühren. © Danfoss | Juli 2021 BC265857530809de-000201 | 27...
  • Seite 28: Lagerung

    Berühren Sie keine elektrischen Klemmen, während die Welle sich dreht. Die elektrischen Klemmen führen während der Rotation gefährliche Spannung. Stellen Sie die elektrische Maschine auf eine geeignete Unterkonstruktion. Stützen Sie die elektrische Maschine ab, um ein versehentliches Drehen und Herunterfallen zu verhindern. 28 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 29: Verlängerte Lagerung

    Verwenden Sie die angefügte Lagerungscheckliste. Drehen Sie die Welle der elektrischen Maschine einmal monatlich. Halten Sie die elektrische Maschine während der Lagerung in ihrer Einbauposition. Beispielsweise sollten vertikal installierte elektrische Maschinen in vertikaler Position gelagert werden. © Danfoss | Juli 2021 BC265857530809de-000201 | 29...
  • Seite 30: Installation

    Sicherheitsanforderungen vertraut ist, darf Arbeiten an der elektrischen Maschine ausführen. Tragen Sie in der Nähe der elektrischen Maschine die erforderliche persönliche Schutzausrüstung. Vor der Installation der elektrischen Maschine sind die Anweisungen in diesem Benutzerhandbuch zu lesen. Erforderliche Werkzeuge 30 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 31: Prüfung Des Isolationswiderstands

    Isolationswiderstandsprüfung drei- bis viermal pro Jahr durchzuführen. Der Referenzwert von 150 MΩ muss bei Raumtemperatur überschritten werden. Falls dieser Sollwert nicht überschritten wird, wenden Sie sich an Ihren Danfoss-Ansprechpartner. Der Referenzwert von 150 MΩ darf bei einer Referenzumgebungstemperatur von 25 °C (gemessen mit 500 V / 1 min Megger) nicht überschritten werden.
  • Seite 32 In einigen Fällen ist eine Ausnahme von den Einschränkungen der Montagepositionen möglich. Weitere Informationen hierzu sind im Dokument 000454 Zulässige Lagerlasten für EM-PMI-Maschinen zu finden. Kontaktieren Sie Danfoss, um das Dokument zu erhalten. Die elektrische Maschine lässt sich horizontal oder vertikal montieren. Siehe nachfolgende Abbildungen zu den im jeweiligen Fall zulässigen Installationswinkeln.
  • Seite 33: Montage Der Elektrischen Maschine

    Weitere Informationen hierzu sind im Dokument 000454 Zulässige Lagerlasten für EM-PMI- Maschinen zu finden. Kontaktieren Sie Danfoss, um das Dokument zu erhalten. Die elektrische Maschine darf nicht an der Nicht-Antriebsseite montiert werden. Verwenden Sie die Montagefußschienen nur für zusätzliche Unterstützung, wenn dies erforderlich ist.
  • Seite 34 4 Montage der Fußschienen (siehe Zeichnung der wichtigsten Abmessungen). 5 Montageschrauben (12 Stk. DIN912 M12, Innensechskantschraube). Nicht im Lieferumfang enthalten. Vertikale Montage Für die vertikale Montage führen Sie die Schritte aus dem vorangehenden Kapitel Horizontale Montage aus. 34 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 35: Kühlmittelanschlüsse

    Schließen Sie die elektrische Maschine ordnungsgemäß an den Kühlkreislauf an. Stellen Sie sicher, dass der Kühlmitteldurchfluss mindestens so hoch ist wie der Nennwert und dass die Kühlmitteltemperatur am Einlass der Maschinenkühlung maximal so hoch ist wie die Nenntemperatur. Weitere Informationen © Danfoss | Juli 2021 BC265857530809de-000201 | 35...
  • Seite 36: Elektrische Installation

    Stellen Sie kein zusätzliches Gewicht auf dem Deckel (den Deckeln) der Verteilerbox ab. Die Hochspannungskabel der elektrischen Maschine werden an die Verteilerbox(en) der elektrischen Maschine angeschlossen. Die nachfolgende Abbildung zeigt die Bauteile der Hochspannungsverteilerbox. 36 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 37 Bereich der Verteilerbox. Der untere Teil enthält die Niederspannungssignalkabel (Wicklungstemperatur, Lagertemperatur und Resolver) der Niederspannungssteckverbinder sowie den Steckverbinder der Stillstandsheizung. Weitere Informationen sind in den Kapiteln Niederspannungsanschlüsse auf Seite 44 und Anschlüsse der Stillstandsheizung auf Seite 52 enthalten. © Danfoss | Juli 2021 BC265857530809de-000201 | 37...
  • Seite 38: Anschlussplan

    Die Anzahl der Wechselrichter hängt vom Nennstrom der elektrischen Maschine und des Frequenzumrichters ab. Die nachfolgende Abbildung zeigt das elektrische Anschlussdiagramm der Wechselrichter für eine elektrische Maschine mit Option DUAL (zwei Verteilerboxen, die jeweils ein dreiphasiges System enthalten). 38 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 39: Montage Der Kabelverschraubungen Und Netzanschluss

    70 mm Pflitsch blueglobe mstri225 Pflitsch blueglobe mstri232 Anzugsmomente für Blueglobe-Kabelverschraubungen Metrisches Gewinde Nenndrehmoment M10x1,0 3,0 Nm M12x1,5 5,0 Nm M16x1,5 8,0 Nm M20x1,5 10,0 Nm M25x1,5 15,0 Nm M32x1,5 15,0 Nm © Danfoss | Juli 2021 BC265857530809de-000201 | 39...
  • Seite 40 Der maximale Abstand zwischen dem Kupferband oder dem Schirmgeflecht des Kabels und dem Kabelschuh oder dem Leiter (je nachdem, welcher Abstand geringer ist) beträgt 10 mm. Entfernen Sie den Kabelschirm noch nicht vollständig, und schneiden Sie nicht den Geflechtschirm des Kabels durch! 40 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 41 Sie den Geflechtschirm (Abdeckung) 10 mm (Abstand C) vom unteren Ende der Verschraubung, wie in der Abbildung dargestellt. Stellen Sie sicher, dass die Feder der Kabelverschraubung am Kabelschirm (der mit Kupferband geschützt ist) anliegt, bevor Sie den Geflechtschirm abschneiden. © Danfoss | Juli 2021 BC265857530809de-000201 | 41...
  • Seite 42 6. Sicherstellen, dass die leitenden Stränge des Kabels vollständig frei von Silikon und anderen Verunreinigungen sind. Führen Sie das Kabel in das Kabelschuhgehäuse und crimpen Sie den Kabelschuh zweimal an verschiedenen Stellen. Siehe nachfolgende Abbildung. 42 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 43 Stellen Sie sicher, dass zwischen Kabelschuh und anderen metallischen Bauteilen, einschließlich des Kabelschirms, ein Luftspalt von mindestens 10 mm besteht. Wenn der Luftspalt kleiner ist, schützen Sie den Kabelschuh mit zusätzlichem Isolierungsschrumpfschlauch. © Danfoss | Juli 2021 BC265857530809de-000201 | 43...
  • Seite 44: Niederspannungsanschlüsse

    Weitere Informationen und Anweisungen zu DEUTSCH Steckverbindern finden Sie unter https://www.deutschconnector.com/. Die elektrische Maschine ist mit einer Steckverbindung oder einer Verteilerbox ausgestattet, über die sich die Daten der integrierten Temperatur- und Rotationssensoren (Resolver) der elektrischen Maschine 44 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 45 Maschine 3 Einlass (Kabelverschraubung) für das Kabel der Stillstandsheizung (siehe Kapitel Anschlüsse der Stillstandsheizung auf Seite 52) Angaben Niederspannungssteckverbinder Deutsch HD34-24-47PE, Steckverbinder mit zwei Arten von Gegensteckverbinderkontakten: 1 und 1,5 mm Durchmesser © Danfoss | Juli 2021 BC265857530809de-000201 | 45...
  • Seite 46 Temperatur 12, PT100 (N), Wicklungen, Option TEMP5 Resolver COS_N Resolver, RES_COS_N, integriert, berührungslos Resolver COS_P Resolver, RES_COS_P, integriert, berührungslos Resolver SIN_N Resolver, RES_SIN_N , integriert, berührungslos Resolver SIN_P Resolver, RES_SIN_P, integriert, berührungslos Resolver EXCN Resolver, EXCN, integriert, berührungslos 46 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 47 Beschreibung Resolver EXCP Resolver, EXCP, integriert, berührungslos Resolver-Schirmgeflecht Resolver, SHIELD/GROUND, integriert, berührungslos Steckverbinder zur Messung der Lagertemperatur (optional) an beiden Seiten der elektrischen Maschine. PT100 Pol PT100 Pol PT100 Erdanschluss-Pol PT100 Erdanschluss-Pol © Danfoss | Juli 2021 BC265857530809de-000201 | 47...
  • Seite 48 Heizgerät, Erdung/Schutzerde, M5-Schraube in der Verteilerbox Rücklage Rücklage Temperatur 1, PT100 (P), Wicklungen Temperatur 1, PT100 (N), Wicklungen Temperatur 2, PT100 (P), Wicklungen Temperatur 2, PT100 (N), Wicklungen Temperatur 3, PT100 (P), Wicklungen 48 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 49: Erdanschlüsse

    Lagertemperaturfühler an der Antriebsseite mit separatem Steckverbinder (Option +BTMP1) Erdanschlüsse Erden Sie die elektrische Maschine am Gehäuse, um die ordnungsgemäße und sichere Funktion sicherzustellen. Erden Sie die Kabelschirme der Leistungskabel, um sicherzustellen, dass die elektrische Maschine ordnungsgemäß und sicher funktioniert. © Danfoss | Juli 2021 BC265857530809de-000201 | 49...
  • Seite 50 Es empfiehlt sich, die Erdung nach der Installation der elektrischen Maschine zu überprüfen, um sicherzustellen, dass die elektrische Maschine ordnungsgemäß geerdet ist. Die Erdanschlüsse am Rahmen der elektrischen Maschinen dienen der Schutzerdung; Signalkabel und Leistungskabelschirme verfügen über eigene Erdanschlüsse. Erdanschluss des Maschinengehäuses, Schutzerdung 50 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 51 Benutzerhandbuch EM-PMI540-T2000 Installation Erdanschlüsse für Niederspannungskabel Leistungskabelerdung über Kabelverschraubung Überprüfung der Erdung des Leistungskabelschirms © Danfoss | Juli 2021 BC265857530809de-000201 | 51...
  • Seite 52: Anschlüsse Der Stillstandsheizung

    Die installierte Stillstandsheizung muss an eine 230-V-AC-Stromversorgung angeschlossen sein. Der Heizgerätestecker befindet sich im unteren Teil der Verteilerbox. Das Kabel der Stillstandsheizung verfügt über einen Eingang (Kabelverschraubung) neben dem Steckverbinder für das Niederspannungssignal. Siehe nachfolgende Abbildung. 52 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 53 Widerstand sollte etwa 1 kΩ betragen. Ergibt die Messung keinen Wert oder den Wert null, ist dies ein Hinweis auf einen eventuellen Ausfall des Heizelements. Wenn die elektrische Maschine mit einer Stillstandsheizung ausgestattet ist, bei der Sie einen Fehler vermuten, wenden Sie sich an Ihren Danfoss-Ansprechpartner. © Danfoss | Juli 2021...
  • Seite 54: Betrieb

    Betrieb ist. Dies verhindert Kondensation und eine mögliche Beschädigung der elektrischen Maschine. Tragen Sie in der Nähe der elektrischen Maschine die erforderliche persönliche Schutzausrüstung. Vor der Installation der elektrischen Maschine sind die Anweisungen in diesem Benutzerhandbuch zu lesen. 54 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 55: Betriebsbedingungen

    Unterschiedliche Schmierfette nicht mischen! Dauergeschmierte Lager benötigen während ihrer gesamten Lebensdauer keine Nachschmierung. Nachschmierbare Lager (Option BHS) sind regelmäßig zu schmieren. Hierzu sind weitere Informationen im Kapitel Lager und Schmierung auf Seite 60 enthalten. © Danfoss | Juli 2021 BC265857530809de-000201 | 55...
  • Seite 56: Empfohlene Kühlmittel

    Ihren Danfoss-Ansprechpartner. Ausfall der Temperaturmessung der elektrischen Maschine Die PT100-Fühler in den Wicklungen der elektrischen Maschine messen die Betriebstemperatur der Maschine. Die Temperatursignale lassen sich über den Messanschluss der elektrischen Maschine auslesen 56 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 57 Im Fall eines Ausfalls der Temperaturmessung und der Verwendung eines zusätzlichen Temperaturfühler tauschen Sie die elektrische Maschine so schnell wie möglich, spätestens aber nach zwei Monaten aus. Danfoss Service Kontaktinformationen Wenden Sie sich an den Danfoss Service unter https://danfosseditron.zendesk.com/hc/en-gb oder senden Sie eine E-Mail an editron.service@danfoss.com.
  • Seite 58: Regelmäßige Wartung

    Maschine beginnen. Zur Sicherstellung eines sicheren und zuverlässigen Betriebs der elektrischen Maschine die Wartungsanweisungen befolgen. Regelmäßige Wartung Überprüfen Sie die elektrische Maschine in regelmäßigen Abständen. Verwenden Sie Checklisten für Lagerung, Installation und Wartung auf Seite 70. 58 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 59: Reinigung

    Benutzerhandbuch behandelten Schrauben. Siehe Kapitel Anzugsmomente. Lager Prüfen Sie, ob ungewöhnliche Geräusche oder Vibrationen zu hören sind. Ist dies der Fall, wenden Sie sich an Danfoss. Gehäuse und Prüfen Sie die Sauberkeit. Bei Bedarf reinigen. Siehe angeschlossene Teile Kapitel Reinigung.
  • Seite 60: Lager Und Schmierung

    Die nachschmierbaren Lager müssen regelmäßig geschmiert werden. Befolgen Sie die Nachschmierintervalle und -anweisungen in diesem Kapitel. Schmierfett kann Hautirritationen und Augenentzündungen verursachen. Treffen Sie alle Sicherheitsvorkehrungen, die vom Hersteller des Schmierfetts vorgegeben werden. 60 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 61 Schätzungen, um eine ungefähre Vorstellung zu geben. Die Lagerlebensdauer und die Lebensdauer des Lagerschmiermittels in den Anwendungen der Kunden können abweichen. Danfoss ist für die tatsächliche Lagerlebensdauer im praktischen Einsatz nicht verantwortlich. Wenn Sie weitere Informationen benötigen, wenden Sie sich bitte an Ihren Danfoss-Ansprechpartner.
  • Seite 62 Hohlräume in der elektrischen Maschine eine große Menge Schmierfett aufnehmen können. 1. Stellen Sie sicher, dass die elektrische Maschine ihre Betriebstemperatur erreicht hat. 2. Entfernen Sie die Stopfen von den Austrittsöffnungen des Schmierfetts. 3. Öffnen Sie die Stopfen der Schmiernippel. 62 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 63: Wartung Des Kühlsystems

    Die Änderung der Richtung des Kühlmitteldurchflusses soll verhindern, dass sich mögliche Ablagerungen (Sedimente) im Kühlsystem bilden. Die Qualität des Kühlmittels ist jährlich zu überprüfen. Das Mischungsverhältnis von Wasser und Glykol sowie die Art des Glykols müssen den Vorgaben entsprechen. Siehe Kapitel Empfohlene Kühlmittel. © Danfoss | Juli 2021 BC265857530809de-000201 | 63...
  • Seite 64: Demontage

    Maschine von der Anschlusskonstruktion zu lösen, oder verwenden Sie eine andere Methode, bei der die elektrische Maschine nicht beschädigt wird. 4. Heben Sie die elektrische Maschine ab. Stützen Sie die elektrische Maschine beim Anheben ab. 64 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 65: Fehlersuche Und -Behebung

    Diese Anweisungen decken nicht alle Details oder Variationen der Ausrüstung ab und liefern ebenfalls keine Informationen zu allen möglichen Szenarien in Verbindung mit Installation, Betrieb oder Wartung. Wenden Sie sich für weitere Informationen an den Danfoss Service unter https:// danfosseditron.zendesk.com/hc/en-gb oder senden Sie eine E-Mail an editron.service@danfoss.com.
  • Seite 66 Danfoss kontaktieren. Temperaturmessungsfehler Der Fühler PT100 ist defekt. Widerstand des Fühlers PT100 messen, siehe Kapitel Niederspannungsanschlüsse. Wenn der Fühler defekt ist, Signal über einen anderen Fühler auslesen. Danfoss kontaktieren. Siehe Kapitel Notbetrieb. 66 | © Danfoss | Juli 2021...
  • Seite 67: Kundendienst

    Die empfohlenen Ersatzteile sind in diesem Abschnitt aufgeführt. Die Menge gibt die Anzahl der Komponenten in einer einzelnen elektrischen Maschine an. Nicht in diesem Benutzerhandbuch erläuterte Wartungsverfahren erfordern spezielle Werkzeuge und Anleitungen. Um sich darüber zu informieren und diese zu erwerben, wenden Sie sich an Danfoss. Empfohlene Ersatzteile Teilenummer Artikelnummer Menge Beschreibung (Bestellnr.)
  • Seite 68 124,5 X 3 NBR70 10349 Stopfen für Schmierfett- M16 x 1,5, VSTI16X1.5SED71 Auslassöffnung (Antriebs- und Nicht- Antriebsseite) (horizontale und radiale Öffnungen) 10358 Entlüftungsstopfen PMF 100444 Metal Vent Der Lagertyp hängt von der gewählten Lagerisolierungsoption ab. 68 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 69: Entsorgung

    Benutzerhandbuch EM-PMI540-T2000 Entsorgung Entsorgen Sie die elektrische Maschine und alle zugehörigen Bauteile entsprechend den vor Ort geltenden Bestimmungen und Vorschriften. © Danfoss | Juli 2021 BC265857530809de-000201 | 69...
  • Seite 70: Checklisten Für Lagerung, Installation Und Wartung

    Anzugsmoment Kabelschuh 13 Nm ☐ ☐ ☐ (zur Sammelschiene) Anzugsmoment Schrauben 4 Nm ☐ ☐ ☐ Verteilerboxabdeckung Erdung Erdung des elektrischen Maschinengehäuses ☐ ☐ ☐ angeschlossen Erdung des Niederspannungskabelschirms angeschlossen ☐ ☐ ☐ 70 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 71 N/A = Verfahren nicht anwendbar PASS = Verfahren erfolgreich FAIL = Verfahren fehlgeschlagen Checkliste für die wöchentliche Wartung der elektrischen Maschine PASS FAIL Allgemeine Konstruktion Geräusche oder Vibrationen ☐ ☐ ☐ während des Betriebs im Allgemeinen Kühlsystem © Danfoss | Juli 2021 BC265857530809de-000201 | 71...
  • Seite 72 (Wenn die elektrische Maschine im Dauerbetrieb betrieben wird, wird empfohlen, die Isolationswiderstandsprüfung alle drei bis vier Monate durchzuführen.) Kühlsystem Funktion des Kühlsystems im ☐ ☐ ☐ Allgemeinen Dichtheit des Entlüftungsstopfens ☐ ☐ ☐ 72 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 73 ☐ ☐ ☐ Verteilerboxabdeckung Kühlsystem Richtung des Kühlmitteldurchflusses geändert und ☐ ☐ ☐ Anschlüsse geprüft Kühlmittelqualität entspricht den Vorgaben ☐ ☐ ☐ Verwendetes Kühlmittel: Funktion des Kühlsystems im Allgemeinen ☐ ☐ ☐ © Danfoss | Juli 2021 BC265857530809de-000201 | 73...
  • Seite 74 Eine Anleitung zur Reinigung finden Sie im Kapitel Reinigung auf Seite 59. Verwendete Ersatzteile Beschreibung des Ersatzteils Art des Ersatzteils Menge Artikelnummer (Bestellnr.) Hinweise: • • • • • • • • • • • • Datum: Unterschrift: 74 | © Danfoss | Juli 2021 BC265857530809de-000201...
  • Seite 75 Vorgaben (keine Vibrationen) Lagertemperatur und - feuchte entsprechen den Vorgaben Typ der elektrischen Maschine und Seriennummer sind richtig Elektrische Maschine ist korrekt abgestützt Welle wird gemäß den Vorgaben gedreht (10 Drehungen pro Monat) © Danfoss | Juli 2021 BC265857530809de-000201 | 75...
  • Seite 76 Phone: +86 21 2080 6201 Danfoss haftet nicht für eventuelle Fehler in Katalogen, Broschüren und anderen Druckschriften. Danfoss behält sich das Recht vor, Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern sich die nachträglichen Änderungen nicht auf die bereits vereinbarten Spezifikationen auswirken.
