Bit 11, Kein Betrieb/Betrieb:
Bit 11 = „0": Der Motor läuft nicht. Bit 11 = „1": Der FC-
Motor hat ein Startsignal oder die Ausgangsfrequenz
ist höher als 0 Hz.
Bit 13, Spannung OK/Spannungsgrenze überschrit-
ten:
Bit 13 = „0": Die Spannungsgrenzen des FC Motors
sind nicht überschritten. Bit 13 = „1": Die Gleichspan-
nung im Zwischenkreis des FC Motors ist zu niedrig
oder zu hoch.

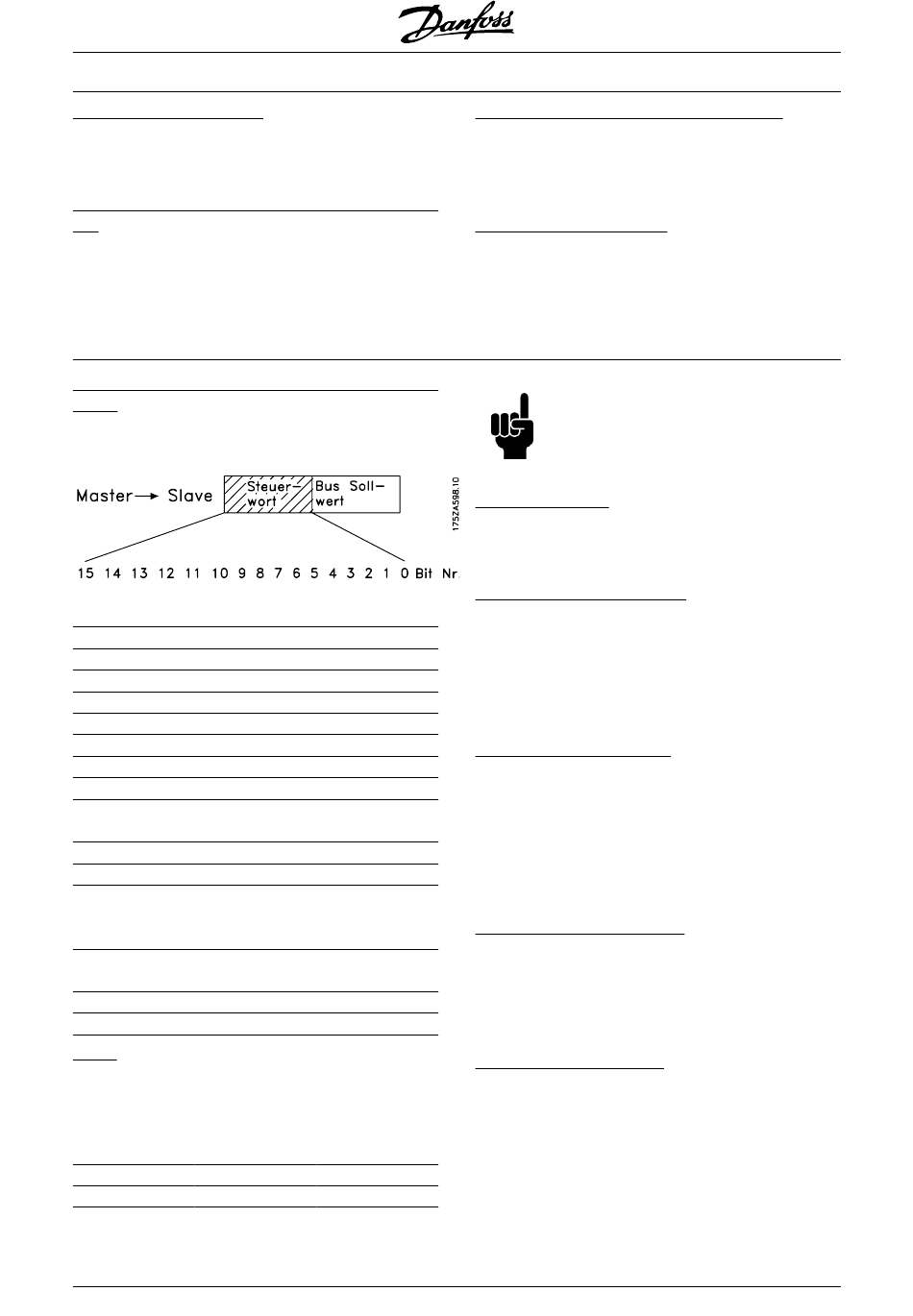

Steuerwort gemäß FC-Profil (Parameter 512 = FC-
Profil)
Das Steuerwort sendet Befehle von einem Master (z.
B. einem PC) an einen Slave (FC-Motor).
Bit Bit = 0
00 Festsollwertanwahl
01 Ohne Funktion
02 DC-Bremse
03 Motorfreilauf
04 Schnellstopp
05 Halten
06 Rampenstopp
07 Ohne Funktion
08 Ohne Funktion
09 Ohne Funktion
10 Daten ungültig
11 Ohne Funktion
12 Ohne Funktion
13 Satz 1
15 Ohne Funktion
Bit 00:
Bit 00 dient zur Wahl zwischen den beiden Sollwerten,
die gemäß folgender Tabelle in Parameter 215-216
vorprogrammiert sind:
Festsollwert Parameter
1 215
2 216
®
