Bestellinformationen für Baugrößen und Flansch-
größen
Baugrößen und entsprechende Flanschgrößen für verschiedene Montageausführungen
Typ Motorbaugröße
FCM 305 80
FCM 307 80
FCM 311 90
FCM 315 90
FCM 322 100
FCM 330 100
FCM 340 112
FCM 355 132
FCM 375 132
Flanschgröße gemäß IEC-Bauform FF xxx (Maß M) siehe Abschnitt Abmessungen.
S: Als Standardwelle erhältlich
*
Keine Änderungen bezüglich Wellenabmessungen

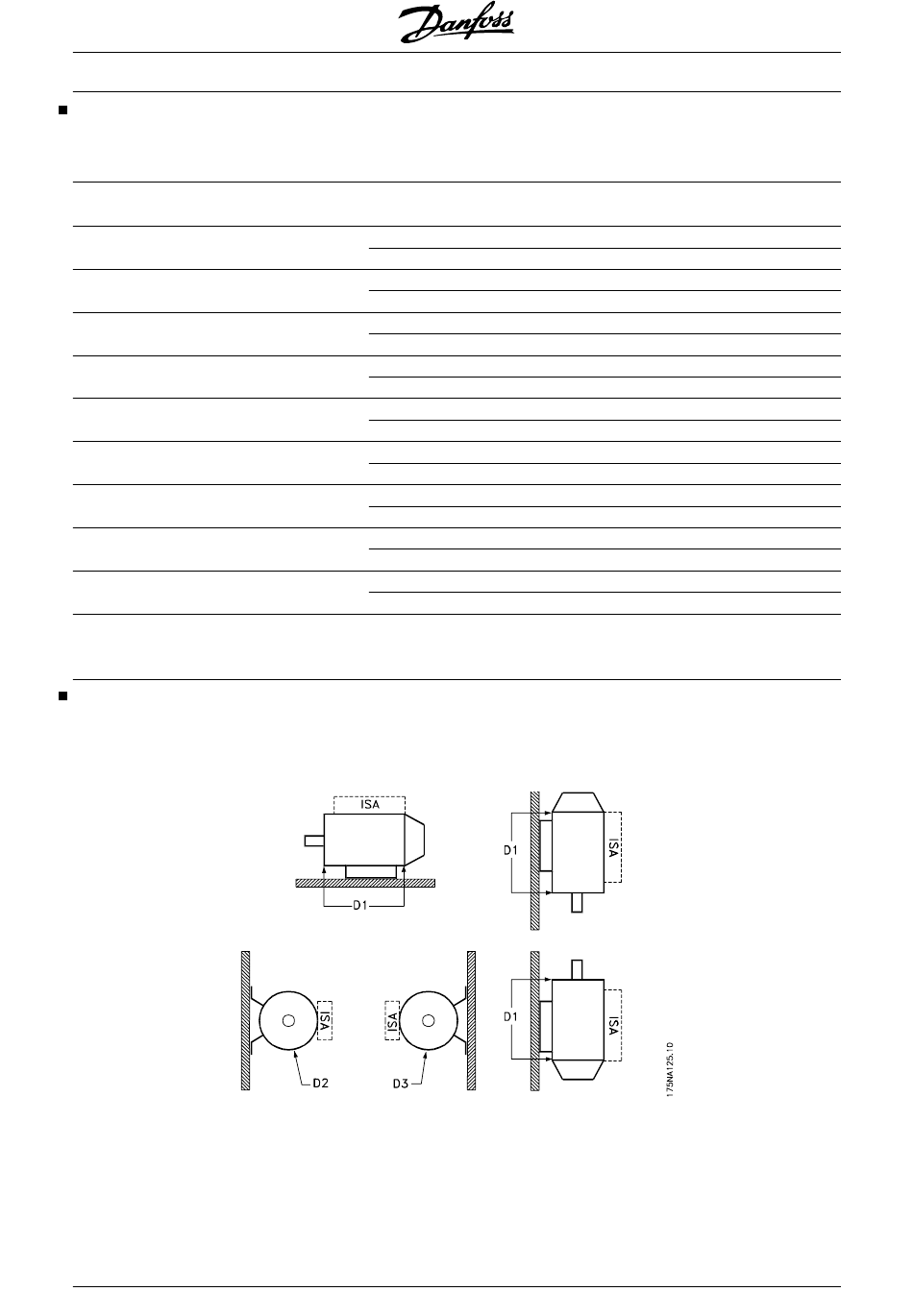

Bestellinfo für Wechselrichter-Geräteposition
und Abflusslochposition
Wechselrichter-Geräteposition, immer kopfmontiert
Alle Abflusslöcher werden mit Schraube und Scheibe montiert, IP 66 wenn nicht geöffnet.
D1: Abflusslöcher gegenüber Wechselrichterseite, Frequenzumrichterende und nicht Frequenzumrichterende.
D2/D3: Abflusslöcher 90° zu Wechselrichter, Frequenzumrichterende und nicht Frequenzumrichterende.
®
MG.03.H6.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Bauform Flanschcode, Stan-
dard (S) [mm]
B5/B35 165
B14/B34 100
B5/B35 165
B14/B34 100
B5/B35 165
B14/B34 115
B5/B35 165
B14/B34 115
B5/B35 215
B14/B34 130
B5/B35 215
B14/B34 130
B5/B35 215
B14/B34 130
B5/B35 265
B14/B34 165
B5/B35 265
B14/B34 165
®
VLT FCM Serie
Flanschcode, Alternati-
*
ven [mm]
100/115/130/215
85/115/130
100/115/130/215
85/115/130
130/215
100/130
130/215
100/130
165/265
115/165
165/265
115/165
165/265
165
215/300
130
215/300
130
