455 Frequenzbereichüberwachung
(FREQ.BER.UEBERW)
Wert:
Blockiert
Wirksam
Funktion:
Dieser Parameter wird verwendet, wenn Warnung 35
Regelabweichung Frequenzbereich bei Prozeßrege-
lung mit Istwertrückführung in der Anzeige abgeschal-
tet werden muß. Dieser Parameter beeinflußt nicht
das Warnwort 2.
Beschreibung der Auswahl:
Wirksam [1] wählen, um die Anzeige im Display zu ak-
tivieren, wenn Warnung 35 Regelabweichung Fre-
quenzbereich auftritt. Blockiert [0]wählen, um die An-
zeige im Display zu deaktivieren, wenn Warnung 35
Regelabweichung Frequenzbereich auf tritt.
461 Istwertumwandlung
(ISTWERT-KONV.)
Wert:
Linear (LINEAR)
Radiziert (RADIZIERT)
Funktion:
In diesem Parameter wird eine Funktion ausgewählt,
die ein angeschlossenes Istwertsignal vom Prozess in
einen Istwert umwandelt, der der Quadratwurzel des
angeschlossenen Signals entspricht.

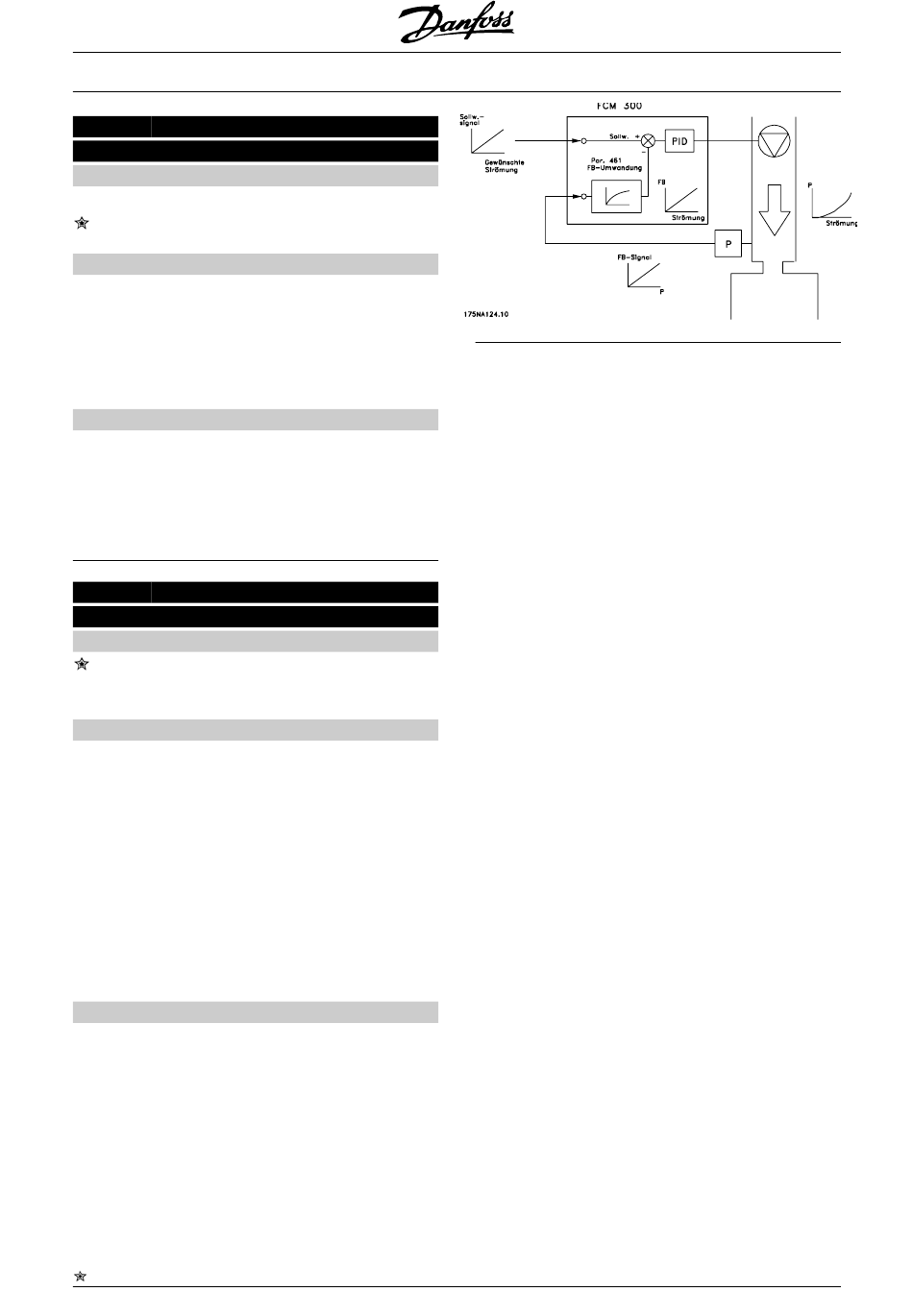

Dies wird z. B. verwendet, wenn die Regulierung eines
Durchflusses (Menge) auf Basis des Drucks als Ist-
wertsignal erforderlich ist (Durchfluss = Konstante x
Druck). Diese Umwandlung ermöglicht das Einstellen
des Sollwerts, so dass es eine lineare Verbindung zwi-
schen dem Sollwert und dem erforderlichen Durch-
fluss gibt. Siehe Zeichnung.
Beschreibung der Auswahl:
Wenn Linear [0] ausgewählt ist, sind das Istwertsignal
und der Istwert proportional.
Ist Radiziert [1] ausgewählt, übersetzt der Frequen-
zumrichter das Istwertsignal als Quadratwurzelwert.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
74
[0]
[1]
[0]
[1]
®
