Bit 08, Drehzahl ≠ Sollwert/Drehzahl = Sollwert:
Bit 08 = „0": Der Motor läuft, die aktuelle Drehzahl ent-
spricht aber nicht dem eingestellten Drehzahlsollwert.
Das kann z. B. bei der Rampe auf/ab der Fall sein. Bit
08 = „1": Die aktuelle Motordrehzahl entspricht dem
eingestellten Drehzahlsollwert.
Bit 09, Ortbetrieb/Bussteuerung:
Bit 09 = „0": Es wurde die [STOPP/RESET]-Taste an
der Bedieneinheit betätigt oder in Parameter 002 Ort-/
Fern-Betrieb auf Ortbetrieb umgestellt. Es ist nicht
möglich, den Frequenzumrichter über die serielle
Schnittstelle zu steuern. Bit 09 = „1": Der Frequen-
zumrichter kann über die serielle Schnittstelle gesteu-
ert werden.
Bit 10, Außerhalb Frequenzgrenze/Frequenzgrenze
OK:
Bit 10 = „0": Die Ausgangsfrequenz hat den Wert in
Parameter 201 Min. Frequenz oder Parameter 202
Max. Frequenz erreicht. Bit 10 = „1": Die Ausgangsfre-
quenz befindet sich innerhalb der festgelegten Grenz-
werte.
Bit 11, Kein Betrieb/Betrieb:
Bit 11 = „0": Der Motor läuft nicht. Bit 11 = „1": Der FC-
Motor hat ein Startsignal oder die Ausgangsfrequenz
ist höher als 0 Hz.
Bit 13, Spannung OK/Grenze überschritten:
Bit 13 = „0": Die Spannungsgrenzen des FC Motors
sind nicht überschritten. Bit 13 = „1": Die Gleichspan-
nung im Zwischenkreis des FC Motors ist zu niedrig
oder zu hoch.
Bit 14, Strom OK/Grenze überschritten:
Bit 14 = „0": Der Motorstrom liegt unterhalb der in Pa-
rameter 221 gewählten Momentgrenze. Bit 14 = „1":
Die in Parameter 221 gewählte Momentgrenze ist
überschritten.
Bit 15, Warnung Übertemp.:
Bit 15 = „0": Die Timer für thermischen Motorschutz
und thermischen VLT-Schutz haben 100 % nicht über-
schritten. Bit 15 = „1". Einer der Timer überschreitet
100 %.
Bus-Sollwert:
Der Frequenzsollwert wird in Form eines 16-Bit-Wor-
tes an den Frequenzumrichter übertragen. Der Wert
wird in ganzen Zahlen (0-32767) übertragen. (16384
®
MG.03.H6.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
®
VLT FCM Serie
(4000 Hex) entspricht 100 %. (Negative Zahlen wer-
den mithilfe des Zweierkomplements gebildet).

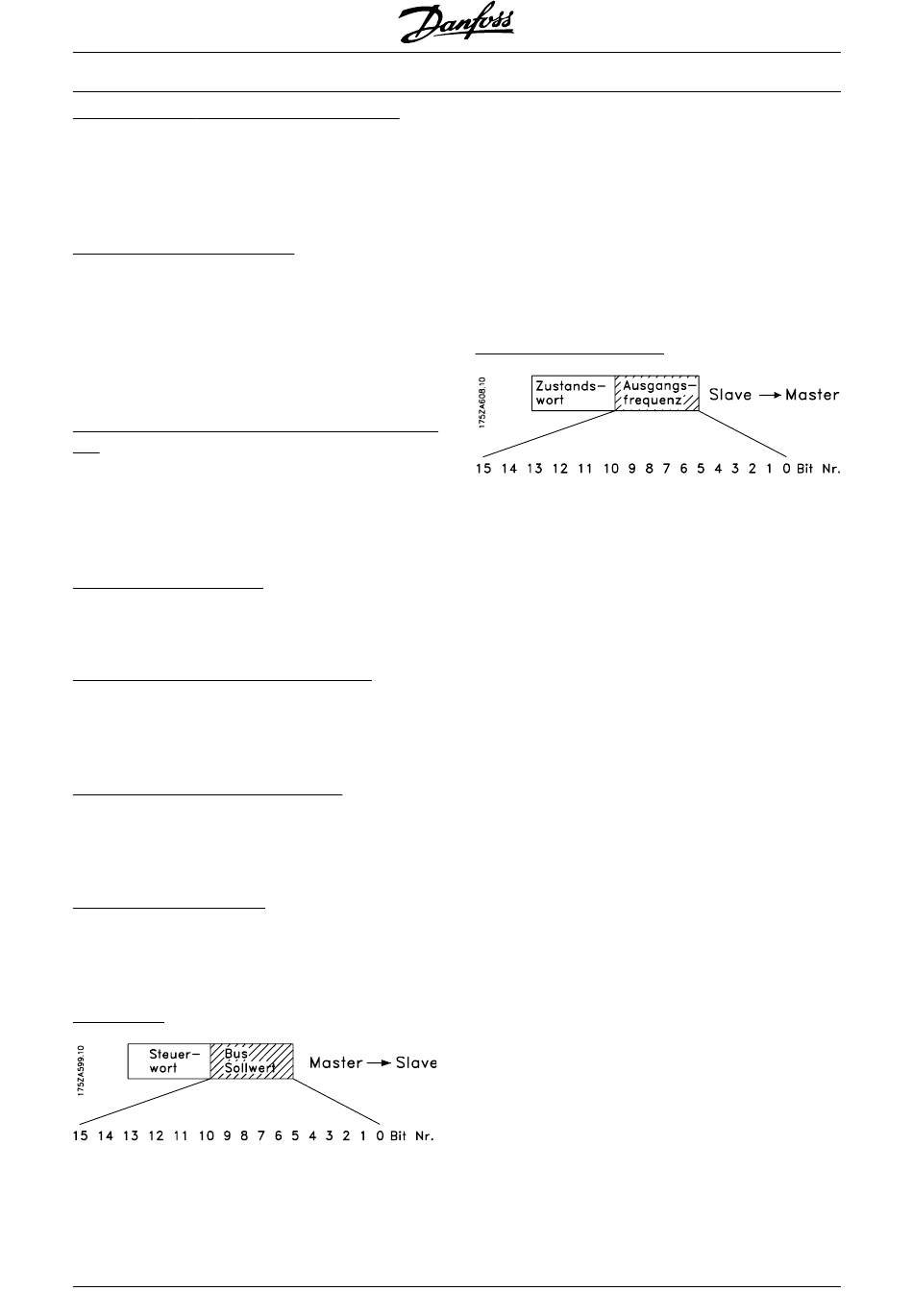

Der Bus-Sollwert hat folgendes Format:
Parameter 203 = „0"
„Sollwert - Sollwert
MIN MAX
0-16384 (4000 Hex) ~ 0-100 % ~ Sollw.
Parameter 203 = „1"
-Sollw. - +Sollw.
MAX MAX
-16384 (. . . Hex) - +16384 (4000 Hex) ~
-100- +100 % ~ -Sollw.
MAX
Aktuelle Ausgangsfrequenz
Der Wert der aktuellen Ausgangsfrequenz des Fre-
quenzumrichters wird in Form eines 16-Bit-Wortes
übertragen. Der Wert wird in ganzen Zahlen (0-32767)
übertragen. (16384 (4000 Hex) entspricht 100 %. (Ne-
gative Zahlen werden mithilfe des Zweierkomple-
ments gebildet).
"
- Sollw.
MIN MAX
- +Sollw.
MAX
