Danfoss VLT FCM 305 Projektierungshandbuch Seite 30

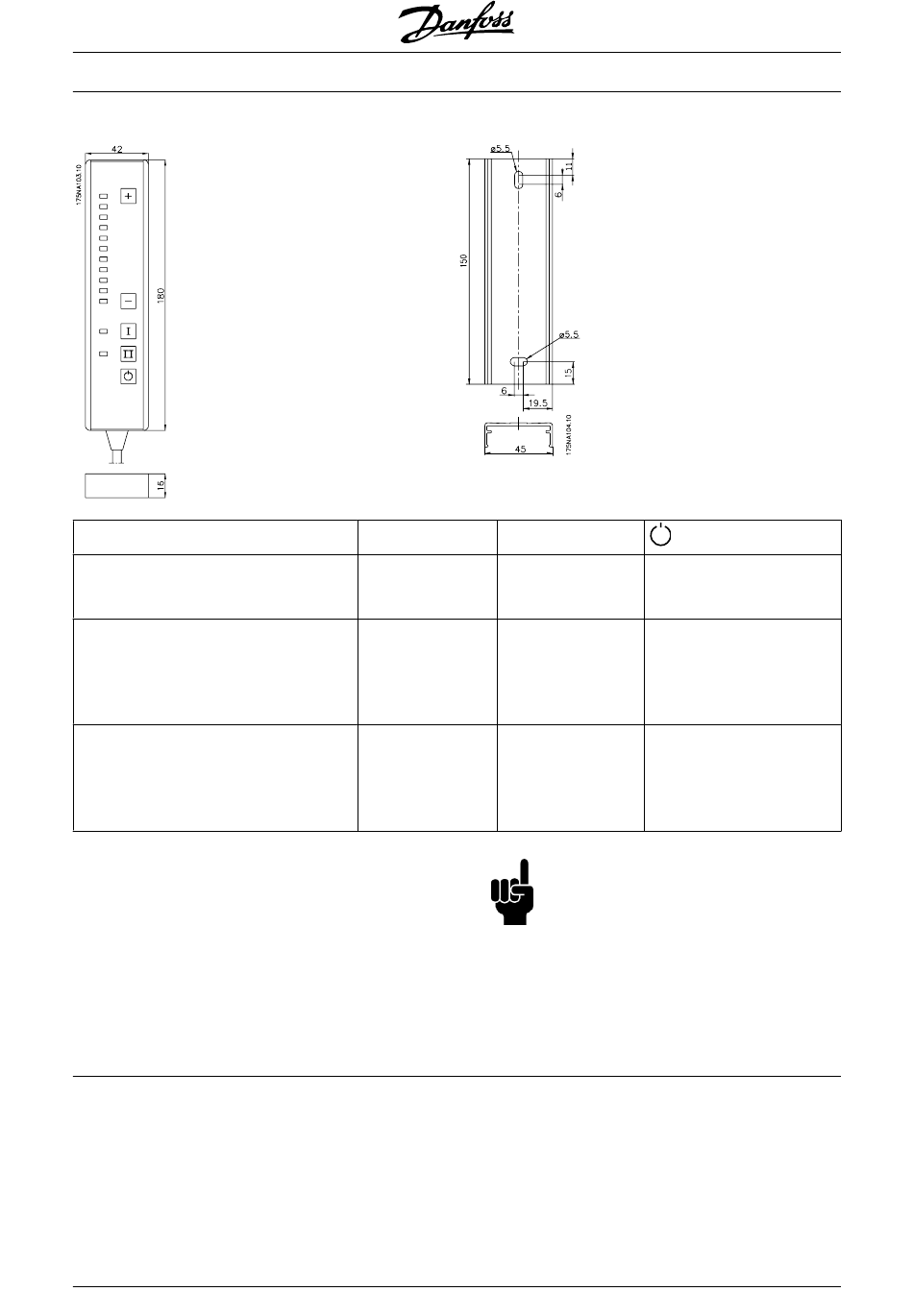

LOP-Einheit (Local Operation Panel - LOP)
175N0128 IP65
Funktion/Einstellung
Vorgabe - Betrieb mit zwei Drehzahlen
(violetten Draht anschließen):
keine Änderung der Werkseinstellung
Funktion 2 - Betrieb mit zwei Betriebsar-
ten (violetten Draht anschließen)
Gewünschte Betriebsarten in Sätzen 1
und 2 auswählen (Par. 4-6 verwenden)
Parameter 335 = 18 (Satz wählen)
Funktion 3 - Betrieb mit zwei Richtungen
(grauen Draht anschließen)
Parameter 335 = 10 (Start und Reversie-
rung) Parameter 200 = 1 (beide Richtun-
gen)
*wenn keine Quittierung erforderlich ist, braunes Ka-
bel nicht anschließen**oder Parameter 213 einstellen
+/- Tasten zur Sollwerteinstellung verwenden
Beim Netz-Ein ist das Gerät immer im Stoppmodus.
Beim Netz-Aus wird der eingestellte Sollwert gespei-
chert. Wird ein permanenter Startmodus gewünscht,
Klemme 6 mit Klemme 4 verbinden und violettes/grau-
es Kabel nicht an Klemme 4 anschließen. Hierdurch
wird die Stoppfunktion auf dem LOP blockiert.
®
MG.03.H6.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Befestigung für LOP 175N2717 (im Lieferumfang
von 175N0128)
Taster I (Start) Taster II (Start)
Betrieb mit einge- Betrieb mit 10 Hz**
stelltem Sollwert Festdrehzahl
(+/-)
Betrieb mit Para- Betrieb mit Parame-
metersatz 1 tersatz 2
Rechtslauf Start+Reversierung Stopp (und Quittieren* - bei
®
VLT FCM Serie
Taster (Stopp)
Stopp (und Quittieren* - bei
Abschaltung)
Stopp (und Quittieren* - bei
Abschaltung)
Abschaltung)
ACHTUNG!
Nach der Montage Kabel auf Länge kür-
zen und isolieren.
29
