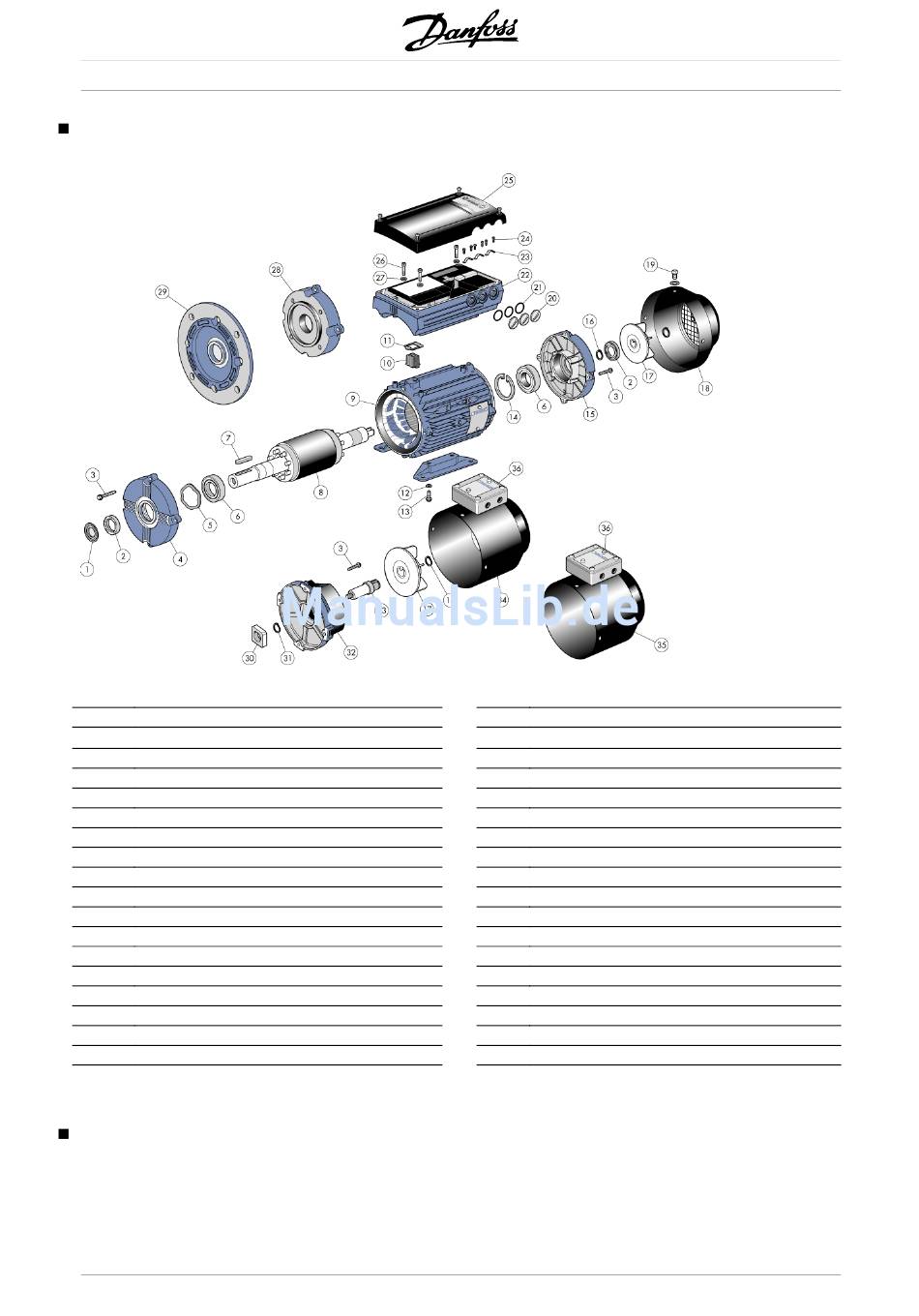

Beschreibung des FC-Motors

Der FC-Motor besteht aus folgenden Einzelteilen:
Nr. Beschreibung
1 Abwerfer (falls eingebaut)
2
Öldichtung Antriebsende
3 Fixierschraube Abdeckung Antriebsende
4 A-Lagerschild
5 Wellfeder
6 Lager
7 Wellenkeil
8 Rotor
9 Stator
10 Anschlußblock
11 Dichtung
12 Abnehmbare Füße
13 Fuß-Befestigungsschraube und -Scheibe
14 Lager-Halteseegerring
15 B-Lagerschild
16 Lager-Seegerring
17 Lüfterrad
18 Lüfterabdeckung

Umgang mit dem FC-Motor

Der Umgang mit den FC-Motoren ist nur qualifiziertem
Personal gestattet. Für sichere Arbeitsbedingungen
muß die vollständige Produktdokumentation und
Betriebsanleitung zusammen mit Werkzeugen und
der Ausrüstung zur Verfügung stehen. Die mit dem
FC-Motor gelieferten Hebeösen bzw. Stirnzapfen
16
Nr. Beschreibung
19 Lüfterabdeckungs-Schraube und Scheibe
20 Blindstopfen
21 O-Ring
22 Frequenzumrichterteil
23 Kabelschelle
24 Kabelschellenschrauben
25 Gehäusedeckel
26 Torx-Schraube
27 Dichtung
28 B 14 Lagerschild
29 B 05 Lagerschild
30 Bremsnabe
31 Bremsnaben-Halteseegerring
32 Bremse und Adapterplatte
33 Flanschwelle
34 Bremslüfterabdeckung
35 Fremdlüfterabdeckung
36 Klemmenleiste
sind nur für das Gewicht des FC-Motors und nicht
für das des FC-Motors mit montiertem Zubehör
ausgelegt. Stellen Sie absolut sicher, daß Kräne,
Unterstellheber, Riemen und Krantraversen das
Gewicht der anzuhebenden Ausrüstung tragen
können. Wird eine Hebeöse mit dem Motor
geliefert, so muß diese eingeschraubt werden,
