Danfoss VLT FCM 305 Projektierungshandbuch Seite 56

Parametergruppe 3-** Ein-/Ausgänge
317 Zeit nach Sollwertfehler
(ZEIT REF. FEHLER)
Wert:
1 - 99 Sek.
10 Sek.
Funktion:
Fällt das an den Eingang, Klemme 1, angeschlossene
Sollwertsignal länger als die in Parameter 317 einge-
stellte Zeitdauer unter 50 % des in Parameter 336 ein-
gestellten Wertes ab, so wird die in Parameter 318
gewählte Funktion aktiviert.
Beschreibung der Auswahl:
Stellen Sie die gewünschte Zeit ein.
318 Funktion nach Sollwertfehler
(FUNKT.REF.FEHLER)
Wert:
Aus (AUS)
323 Klemme X102, Relaisfunktion (AUSG. 1-3 RELAIS)
Einstellungen:
Keine Funktion
Bereitschaftssignal
Freigabe, keine Warnung
Motor dreht
Motor dreht, keine Warnung
Ist = Sollwert, keine Warnung
Fehler
Fehler oder Warnung
Stromgrenze
Warnung Übertemp.
Reversierung
Steuerwort Bit 11
Steuerwort Bit 12
Mechanische Bremse
Energiesparmodus
Der Relaisausgang kann benutzt werden, um den ak-
tuellen Zustand oder eine Warnung auszugeben.

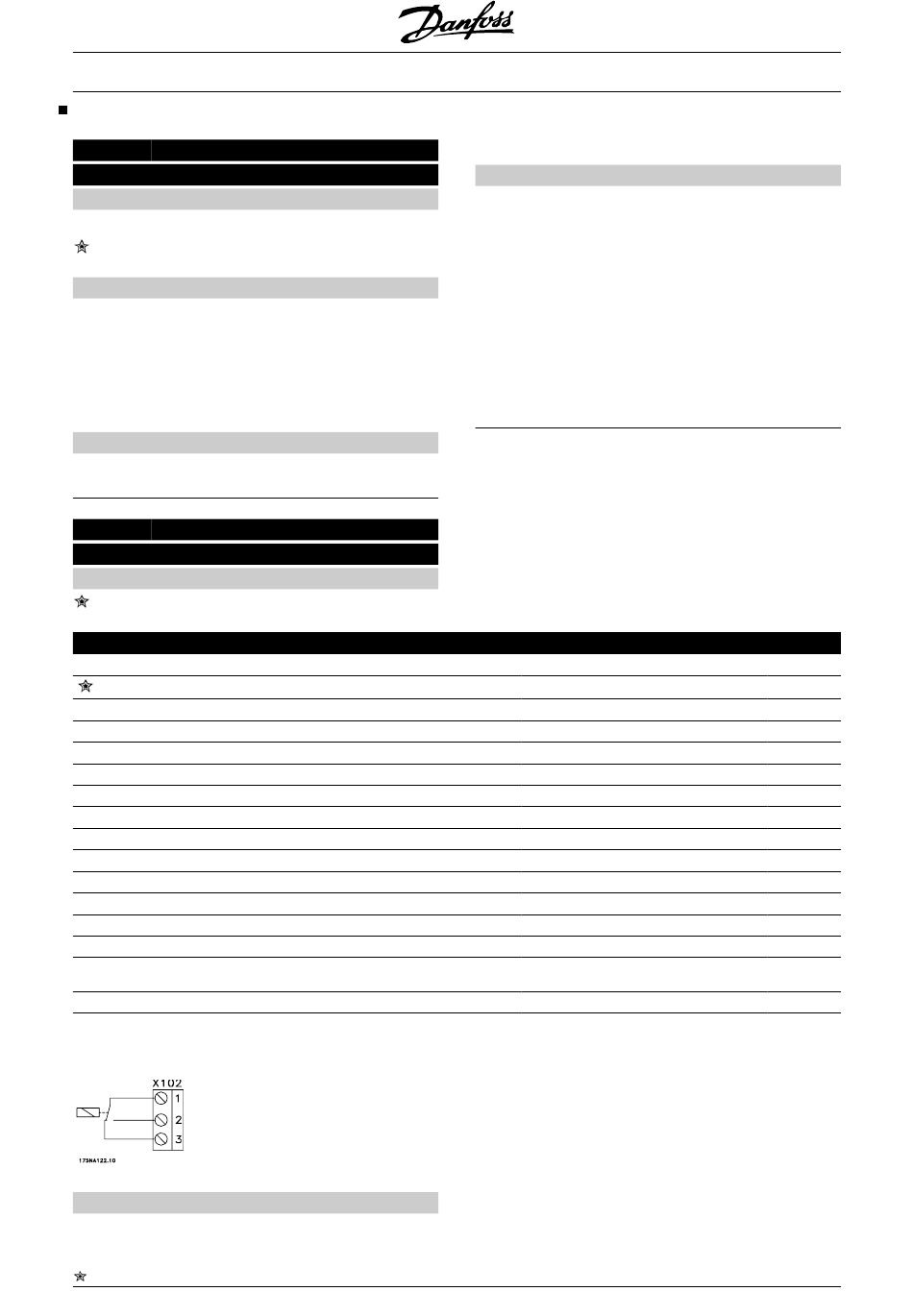

Relay
1 - 3 (öffnen), 1 - 2 (schließen)
Max. 250 V AC, 5 A
Beschreibung der Auswahl:
FC bereit-Signal: Der FC-Motor ist betriebsbereit.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
®
MG.03.H6.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Stopp und Abschaltung
(STOPP + ABSCHALTUNG)
Funktion:
Hier kann gewählt werden, welche Funktion aktiviert
werden soll, wenn das an den Eingang, Klemme 1,
[1 - 99]
angeschlossene Sollwertsignal länger als die in Para-
[10]
meter 317 eingestellte Zeitdauer unter 50 % des in
Parameter 336 eingestellten Wertes abfällt.
Wenn gleichzeitig eine Timeout-Funktion (Parameter
318) und eine Bus-Timeout-Funktion (Parameter 514)
auftreten, wird die Timeout-Funktion (Parameter 318)
aktiviert.
[0]
(OHNE FUNKTION)
(UNIT READY)
(FREIG. KEINE WARNUNG)
(MOTOR DREHT)
(MOTOR DREHT K.WARN.)
(SOLLW. OK K. WARN.)
(STÖRUNG)
(STOERUNG OD. WARNUNG)
(MOMENT-GRENZE)
(WARNUNG UEBERTEMP)
(REVERSIERUNG)
(STEUERWORT BIT 11)
(STEUERWORT BIT 12)
(MECHANISCHE BREMSE)
(ENERGIE-STOP-MODE)
Freigabe/keine Warnung: der FC-Motor ist betriebsbe-
reit, es wurde kein Start- oder Stoppbefehl gegeben
(Start blockiert). Es liegen keine Warnungen vor.
Motor dreht, es wurde ein Startbefehl erteilt.
Motor dreht, keine Warnung: Es wurde ein Startbefehl
gegeben. Es liegen keine Warnungen vor.
Ist = Sollwert, keine Warnung: Drehzahl entspricht dem
Sollwert.
®
VLT FCM Serie
[5]
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[20]
[21]
55
