Danfoss VLT FCM 305 Projektierungshandbuch Seite 16

X101: Klemmenblock für analoge/digitale Steuersignale
Klemmennum- Funktion
mer
1 Analogeingang (0-20 mA)
2 Analog- (0-10 V)/Digitaleingang 2
3 Digitaleingang (oder Puls) 3
4 Digitaleingang (oder präziser Stopp) 4
5 Digitaleingang (weitere) 5
6 24 V DC-Versorgung für Digitaleingänge (max. 150 mA)
7 10 V DC-Versorgung für Potentiometer (max. 15 mA)
8 0 V für Klemmen 1-7 und 9
9 Analog- (0-20 mA)/Digitalausgang

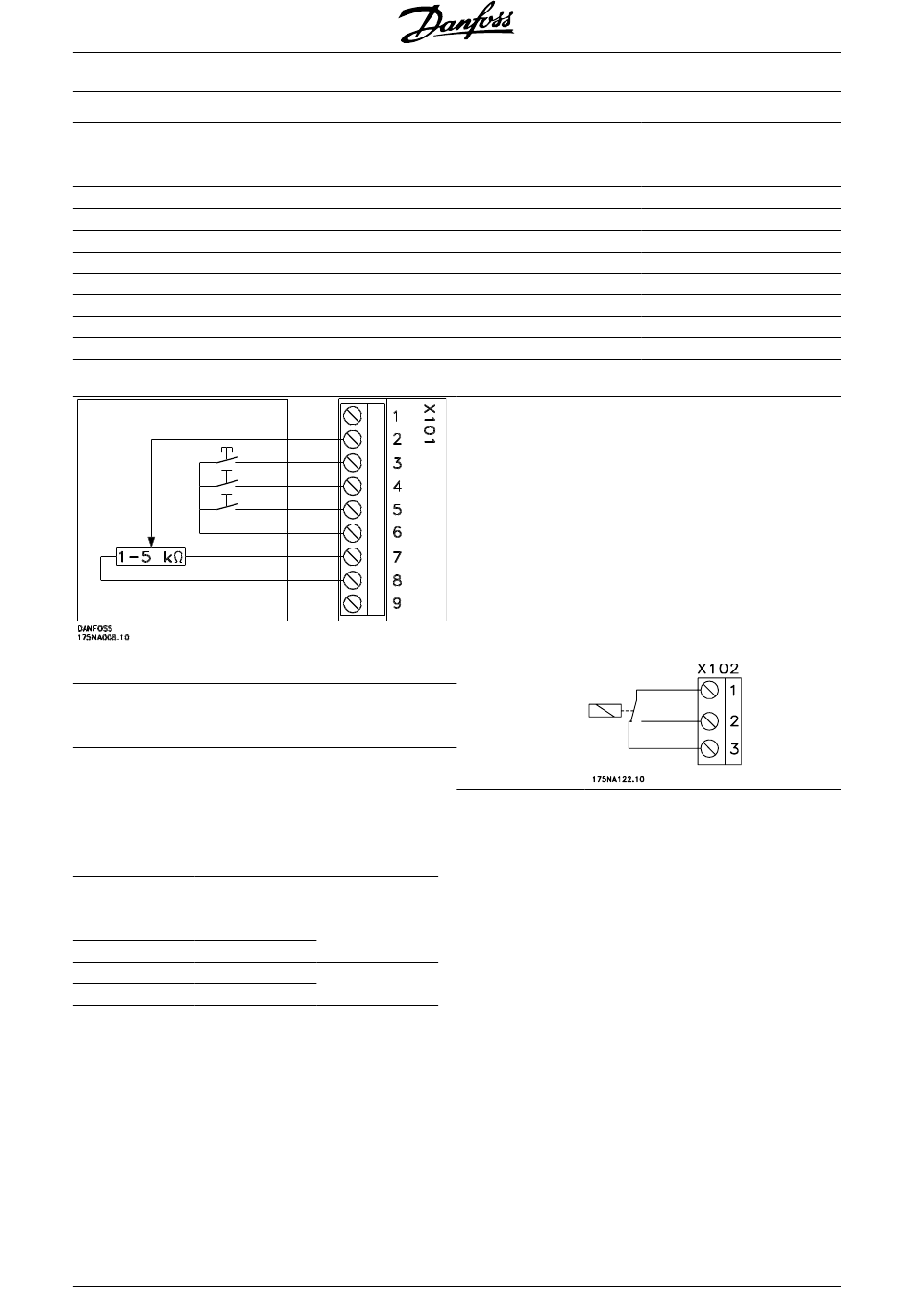

Schaltplan - Werkseinstellung
X102: Klemmenblock für Relaisausgang
Klemmennum- Funktion
mer
1-2 Schließen (normalerweise geöffnet)
1-3 Öffnen (normalerweise geschlossen)
Siehe Parameter 323 (Relaisausgang) zur Program-
mierung des Relaisausgangs.
X100: Klemmenblock für Datenübertragung
Klemmennum- Funktion
mer
1 P RS 485
2 N RS 485
3 5 V DC
4 0 V DC
®
MG.03.H6.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
- Quittieren zum Rücksetzen von Fehlermeldungen
kurze Zeit schließen
- Start zum Wechsel in den Betriebsmodus schließen
- Jog läuft mit Festdrehzahl wenn geschlossen (10 Hz)
- Drehzahlsollwert (0-10 V) bestimmt Drehzahl im Be-
triebsmodus
LED 300-304
LED 300 (rot): Abschaltung wegen Fehler
LED 301 (gelb): Warnung
LED 302 (grün): Netz-Ein
LED 303-304: Kommunikation
Für PROFIBUS-Versionen siehe Handbuch MG.
zum Anschluss
90.AX.YY.
an Bus oder PC
Versorgung für
RS 485 Bus
®
VLT FCM Serie
Beispiel:
Istwertsignal
Drehzahlsollwert
Quittieren
Start
Festdrehzahl JOG
Fehleranzeige
