Inbetriebnahme
5.3.1 Inbetriebnahmeassistent für
Anwendungen ohne Rückführung
Der Inbetriebnahmeassistent für Anwendungen mit
Regelung ohne Rückführung führt den Installateur
übersichtlich und strukturiert durch die Schritte zur
Inbetriebnahme des Frequenzumrichters, um eine
Anwendung mit Regelung ohne Rückführung auszuführen.
Eine Regelung ohne Rückführung nutzt kein Istwertsignal
vom Prozess.
12
+24 V
DIG EIN
18
19
DIG EIN
20
COM DIG EIN
27
DIG EIN
29
DIG EIN
+10 V
50
A EIN
53
A EIN
54
COM
55
42
A AUS / D AUS
45
A AUS / D AUS
01
02
03
04
05
06

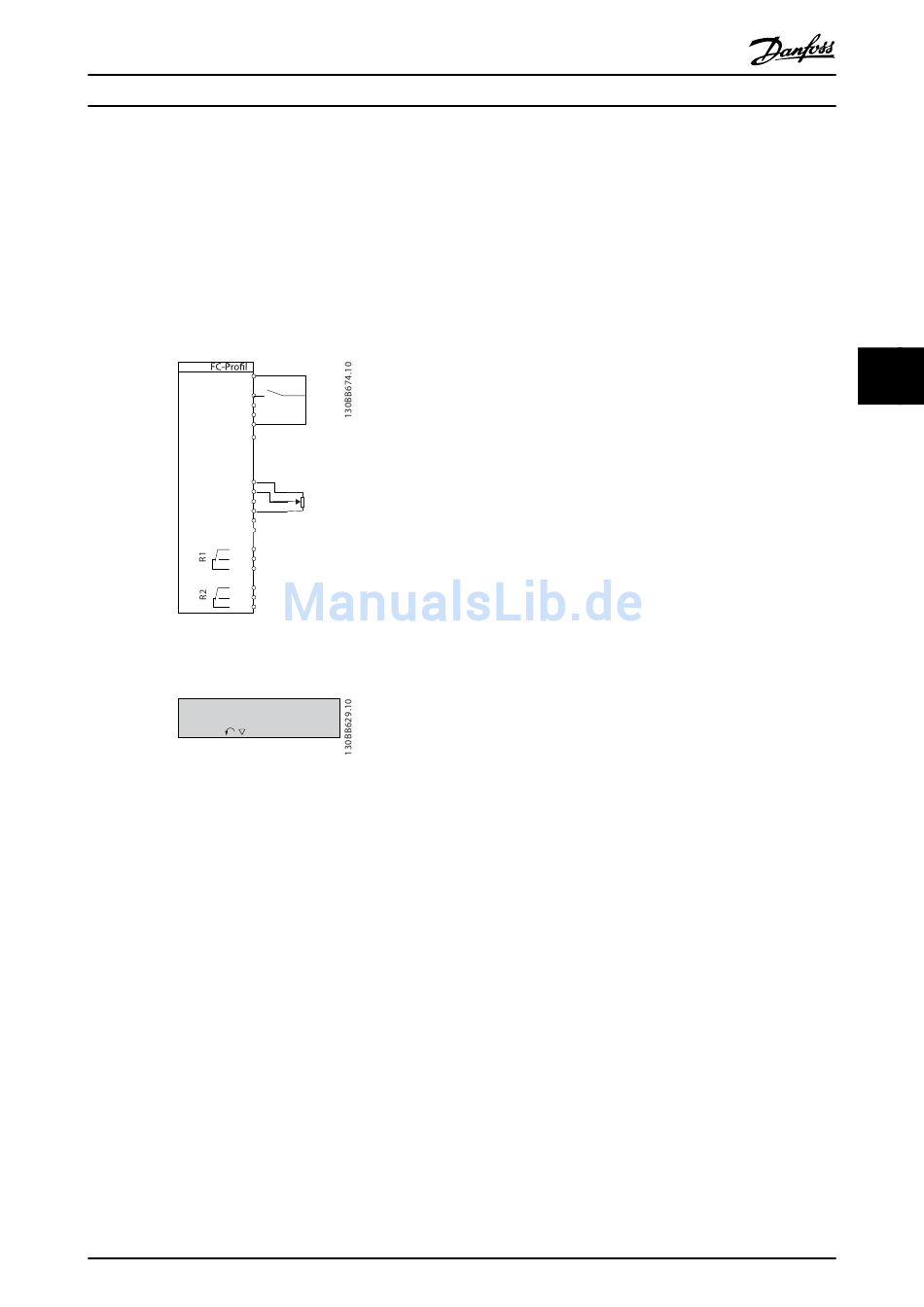

Abbildung 5.4 Anschlussdiagramm für den Inbetriebnahmeas-
sistenten für Anwendungen mit Regelung ohne Rückführung
Assistent mit [OK] starten
Mit [Back] übergehen
Satz 1
Abbildung 5.5 Assistent-Startansicht
Die Assistent-Startansicht erscheint nach jedem
Einschalten, bis Sie Änderungen an den Parametern
vornehmen. Auf den Assistenten können Sie später
jederzeit über das Quick-Menü zugreifen. Drücken Sie [OK],
um den Assistenten zu starten. Drücken Sie [Back], um zur
Statusanzeige zurückzukehren.
MG03L203
Produkthandbuch
Start
+
Sollwert
-
0-10 V
