3.4.3 Montage DTS-Kühlgerät (Seitenanbau)
1

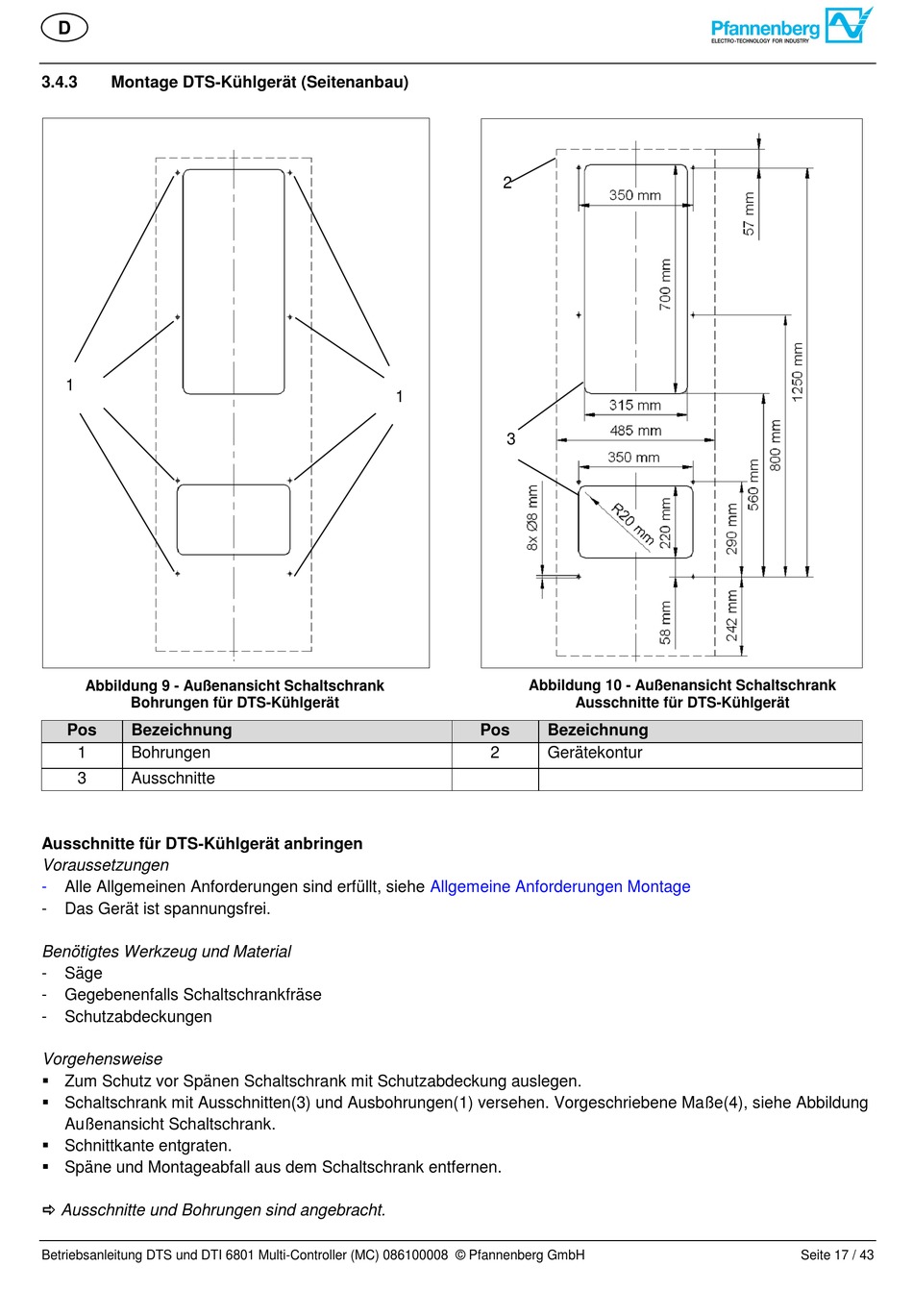

Abbildung 9 - Außenansicht Schaltschrank
Bohrungen für DTS-Kühlgerät
Pos Bezeichnung
1 Bohrungen
3 Ausschnitte
Ausschnitte für DTS-Kühlgerät anbringen
Voraussetzungen
- Alle Allgemeinen Anforderungen sind erfüllt, siehe
- Das Gerät ist spannungsfrei.
Benötigtes Werkzeug und Material
- Säge
- Gegebenenfalls Schaltschrankfräse
- Schutzabdeckungen
Vorgehensweise
 Zum Schutz vor Spänen Schaltschrank mit Schutzabdeckung auslegen.
 Schaltschrank mit Ausschnitten(3) und Ausbohrungen(1) versehen. Vorgeschriebene Maße(4), siehe Abbildung
Außenansicht Schaltschrank.
 Schnittkante entgraten.
 Späne und Montageabfall aus dem Schaltschrank entfernen.
 Ausschnitte und Bohrungen sind angebracht.
