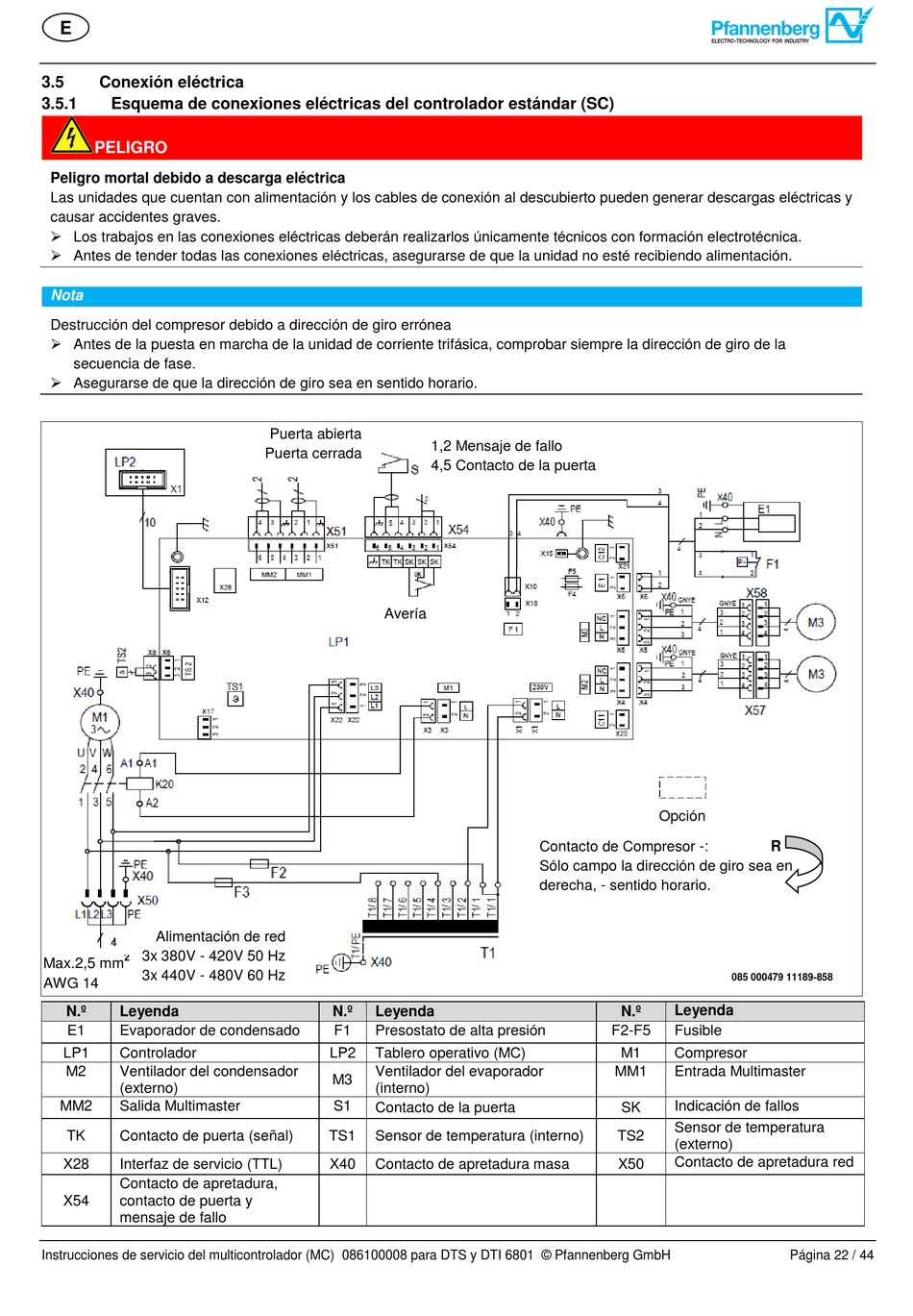

3.5 Conexión eléctrica
3.5.1 Esquema de conexiones eléctricas del controlador estándar (SC)
PELIGRO
Peligro mortal debido a descarga eléctrica
Las unidades que cuentan con alimentación y los cables de conexión al descubierto pueden generar descargas eléctricas y
causar accidentes graves.
 Los trabajos en las conexiones eléctricas deberán realizarlos únicamente técnicos con formación electrotécnica.
 Antes de tender todas las conexiones eléctricas, asegurarse de que la unidad no esté recibiendo alimentación.
Nota
Destrucción del compresor debido a dirección de giro errónea
 Antes de la puesta en marcha de la unidad de corriente trifásica, comprobar siempre la dirección de giro de la
secuencia de fase.
 Asegurarse de que la dirección de giro sea en sentido horario.
Alimentación de red
3x 380V - 420V 50 Hz
2
Max.2,5 mm
3x 440V - 480V 60 Hz
AWG 14
N.º Leyenda
E1 Evaporador de condensado
LP1 Controlador
M2 Ventilador del condensador
(externo)
MM2 Salida Multimaster
TK Contacto de puerta (señal)
X28 Interfaz de servicio (TTL)
Contacto de apretadura,
X54 contacto de puerta y
mensaje de fallo
Instrucciones de servicio del multicontrolador (MC) 086100008 para DTS y DTI 6801 © Pfannenberg GmbH
Puerta abierta
1,2 Mensaje de fallo
Puerta cerrada
4,5 Contacto de la puerta
Avería
N.º Leyenda
F1 Presostato de alta presión
LP2 Tablero operativo (MC)
Ventilador del evaporador
M3
(interno)
S1
Contacto de la puerta
TS1 Sensor de temperatura (interno)
X40 Contacto de apretadura masa
Opción
Contacto de Compresor -:
Sólo campo la dirección de giro sea en
derecha, - sentido horario.
Leyenda
N.º
F2-F5 Fusible
M1 Compresor
MM1 Entrada Multimaster
Indicación de fallos
SK
Sensor de temperatura
TS2
(externo)
Contacto de apretadura red
X50
R
085 000479 11189-858
