Funktionsbeschreibung

2.4.1

Funktionsprinzip-Luftstrom

1
1
6
5
7

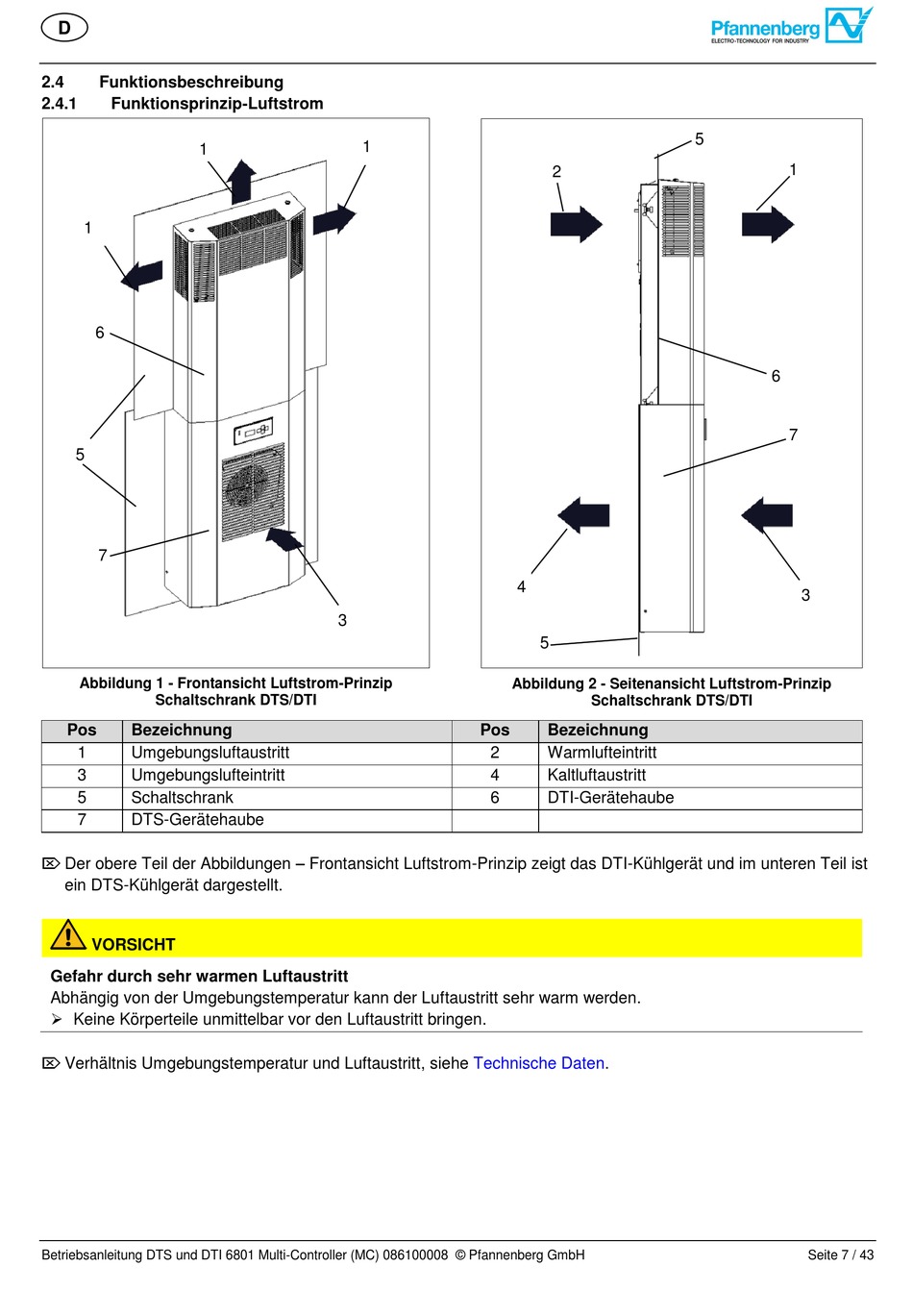

Abbildung 1 - Frontansicht Luftstrom-Prinzip
Schaltschrank DTS/DTI
Pos Bezeichnung
1 Umgebungsluftaustritt
3 Umgebungslufteintritt
5 Schaltschrank
7 DTS-Gerätehaube
 Der obere Teil der Abbildungen – Frontansicht Luftstrom-Prinzip zeigt das DTI-Kühlgerät und im unteren Teil ist
ein DTS-Kühlgerät dargestellt.
VORSICHT
Gefahr durch sehr warmen Luftaustritt
Abhängig von der Umgebungstemperatur kann der Luftaustritt sehr warm werden.
 Keine Körperteile unmittelbar vor den Luftaustritt bringen.
 Verhältnis Umgebungstemperatur und Luftaustritt, siehe
