I
Applicare la guarnizione del profilo al condizionatore DTS (montaggio laterale)
AVVERTIMENTO
Pericolo di incidente dovuto a guarnizioni montate in maniera irregolare
Le guarnizioni permeabili possono far penetrare l'umidità e causare corto circuiti.
 Montare le guarnizioni in modo che il quadro elettrico sia a tenuta.
 Durante la pulizia e la manutenzione controllare sempre le guarnizioni.
Pos Denominazione
1 Guarnizione del profilo
3 Fissaggio quadro elettrico lato interno
Applicazione e montaggio di guarnizioni del profilo
Requisiti
Le aperture per il condizionatore DTS sono state eseguite, si veda l'immagine
-
(montaggio laterale).
- Il condizionatore è privo di tensione.
Utensili e materiali necessari
- Guarnizione del profilo(1)
- Utensile di montaggio
- Kit in dotazione: Viti filettate, viti, dadi, rondella
Procedura
 Inserire le guarnizioni del profilo(1) sul bordo della lamiera dell'apertura(2). Spingere verso il basso le
guarnizioni con le estremità adiacenti(4).
 Avvitare le due viti filettate fornite (kit in dotazione) nei punti di fissaggio superiori del condizionatore DTS.
Appendere il condizionatore al quadro elettrico dall'esterno utilizzando le viti filettate avvitate.
 Avvitare il condizionatore DTS sul lato interno del quadro elettrico(3). Per fissare le viti fornite, utilizzare dadi e
rondelle (kit in dotazione). Eseguire il fissaggio in modo tale che la guarnizione del profilo venga
compressa a 2 mm.

Il condizionatore DTS viene applicato al quadro elettrico ed è pronto per il collegamento elettrico,
si veda Collegamento elettrico.
Istruzioni per l'uso DTS e DTI 6801 Multi-Controller (SC) 086100008 © Pfannenberg GmbH
1

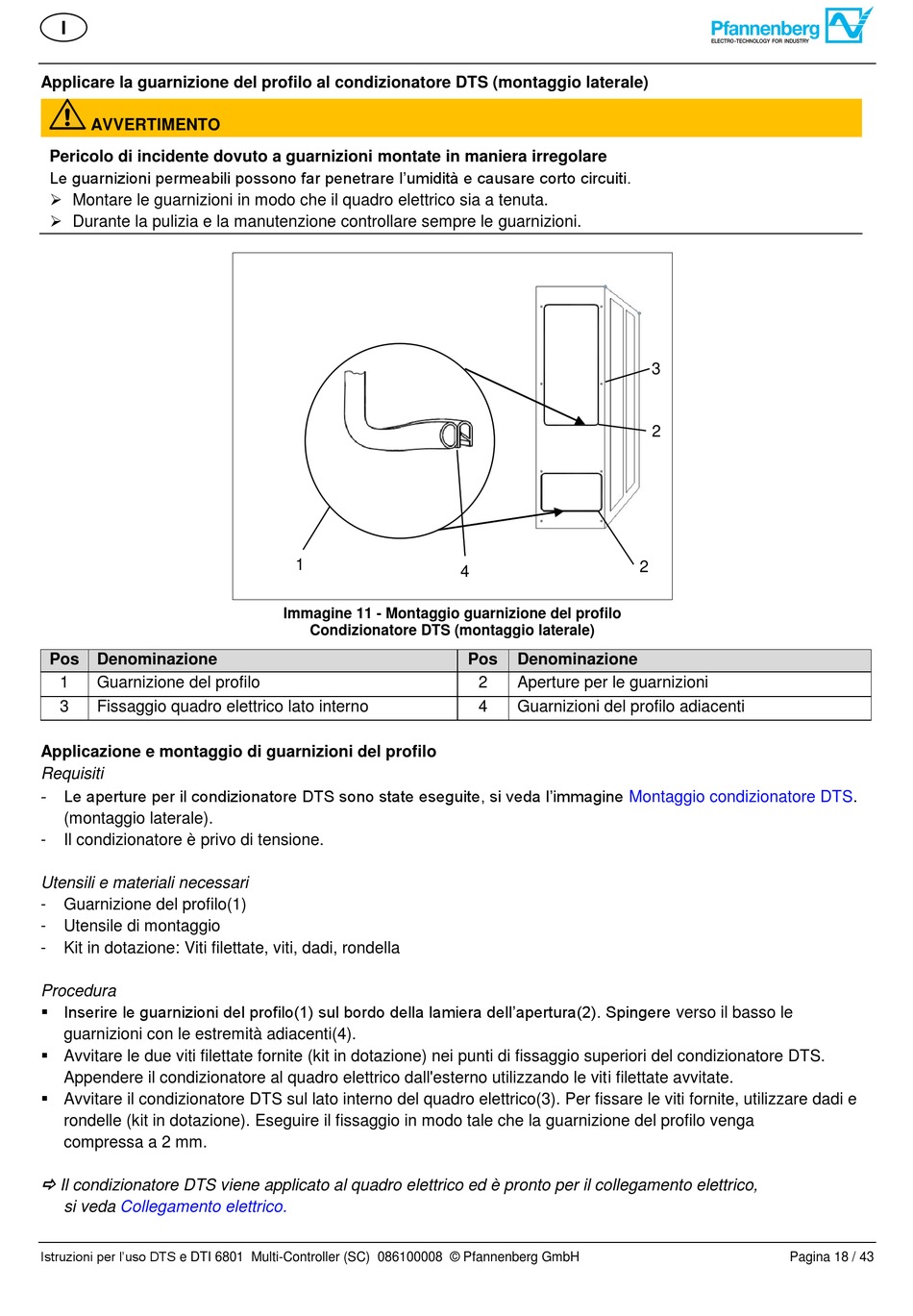

Immagine 11 - Montaggio guarnizione del profilo
Condizionatore DTS (montaggio laterale)
4
Pos Denominazione
2 Aperture per le guarnizioni
4 Guarnizioni del profilo adiacenti
Montaggio condizionatore
3
2
2
Pagina 18 / 43
