3.5

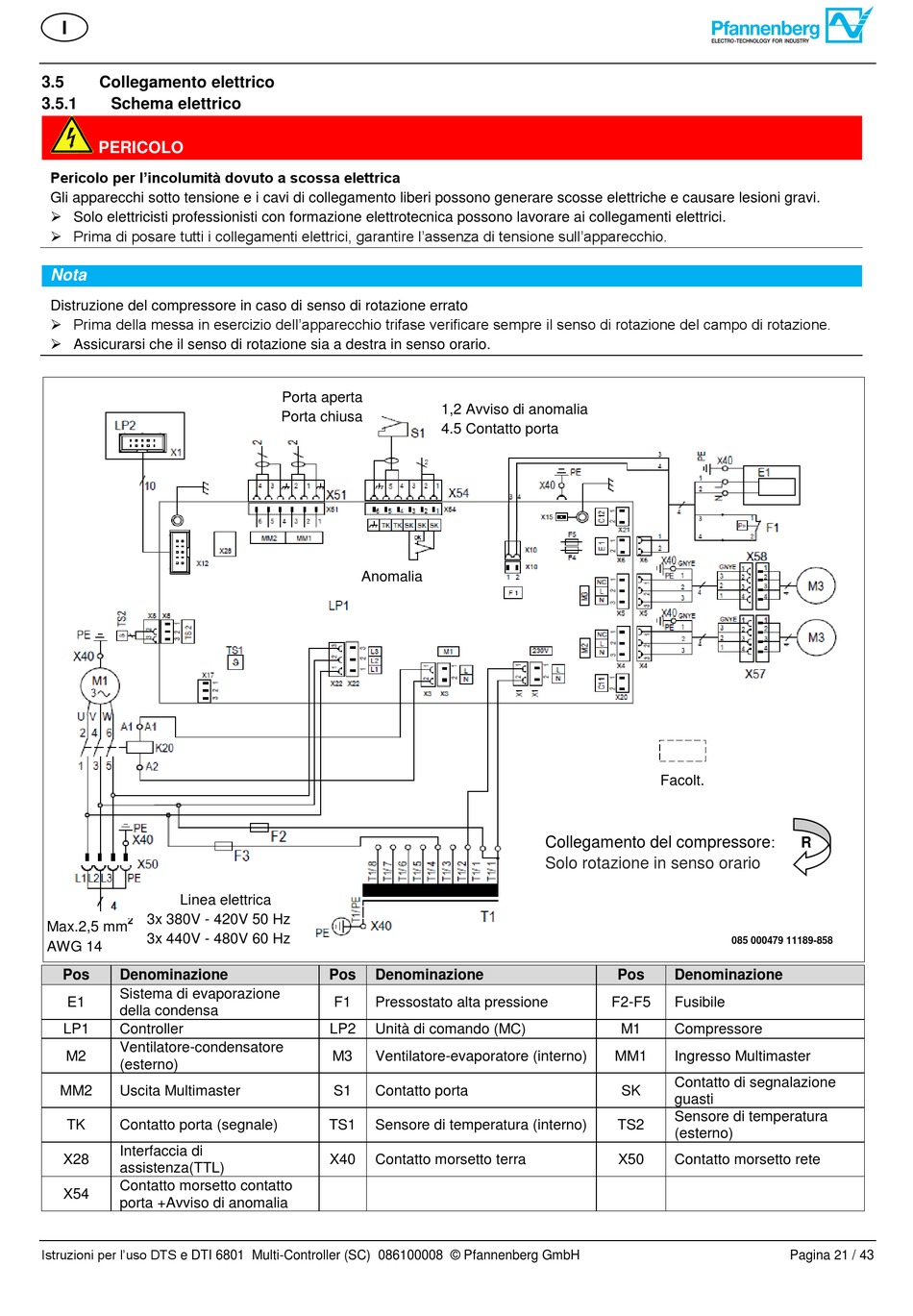

Collegamento elettrico

3.5.1

Schema elettrico

PERICOLO
Pericolo per l'incolumità dovuto a scossa elettrica
Gli apparecchi sotto tensione e i cavi di collegamento liberi possono generare scosse elettriche e causare lesioni gravi.
 Solo elettricisti professionisti con formazione elettrotecnica possono lavorare ai collegamenti elettrici.
 Prima di posare tutti i collegamenti elettrici, garantire l'assenza di tensione sull'apparecchio.
Nota
Distruzione del compressore in caso di senso di rotazione errato
 Prima della messa in esercizio dell'apparecchio trifase verificare sempre il senso di rotazione del campo di rotazione.
 Assicurarsi che il senso di rotazione sia a destra in senso orario.
Linea elettrica
3x 380V - 420V 50 Hz
2
Max.2,5 mm
3x 440V - 480V 60 Hz
AWG 14
Pos Denominazione
Sistema di evaporazione
E1
della condensa
LP1 Controller
Ventilatore-condensatore
M2
(esterno)
MM2 Uscita Multimaster
TK Contatto porta (segnale)
Interfaccia di
X28
assistenza(TTL)
Contatto morsetto contatto
X54
porta +Avviso di anomalia
Istruzioni per l'uso DTS e DTI 6801 Multi-Controller (SC) 086100008 © Pfannenberg GmbH
Porta aperta
1,2 Avviso di anomalia
Porta chiusa

4.5 Contatto porta

Anomalia
Pos Denominazione
F1 Pressostato alta pressione
LP2 Unità di comando (MC)
M3 Ventilatore-evaporatore (interno)
S1 Contatto porta
TS1 Sensore di temperatura (interno)
X40 Contatto morsetto terra
Facolt.
Collegamento del compressore
Solo rotazione in senso orario
Pos Denominazione
F2-F5 Fusibile
M1 Compressore
MM1 Ingresso Multimaster
Contatto di segnalazione
SK
guasti
Sensore di temperatura
TS2
(esterno)
X50 Contatto morsetto rete
: R
