Pulizia del condizionatore - Smontaggio del coperchio

Pos Denominazione
1 Viti di fissaggio
4 Intagli della base in
lamiera
Requisito
-
Il condizionatore è privo di tensione
Procedura
 Rimuovere le viti di fissaggio(1).
 Inclinare il coperchio(5) in avanti di 20°(2).
 Scollegare il cavo di terra e i cavi di collegamento dall'unità di visualizzazione o di comando (lato interno)(3).
 Sollevare il coperchio di ca. 15 mm e tirare dagli intagli della base in lamiera.

Il coperchio è smontato.
Istruzioni per l'uso DTS e DTI 6801 Multi-Controller (SC) 086100008 © Pfannenberg GmbH
1
5

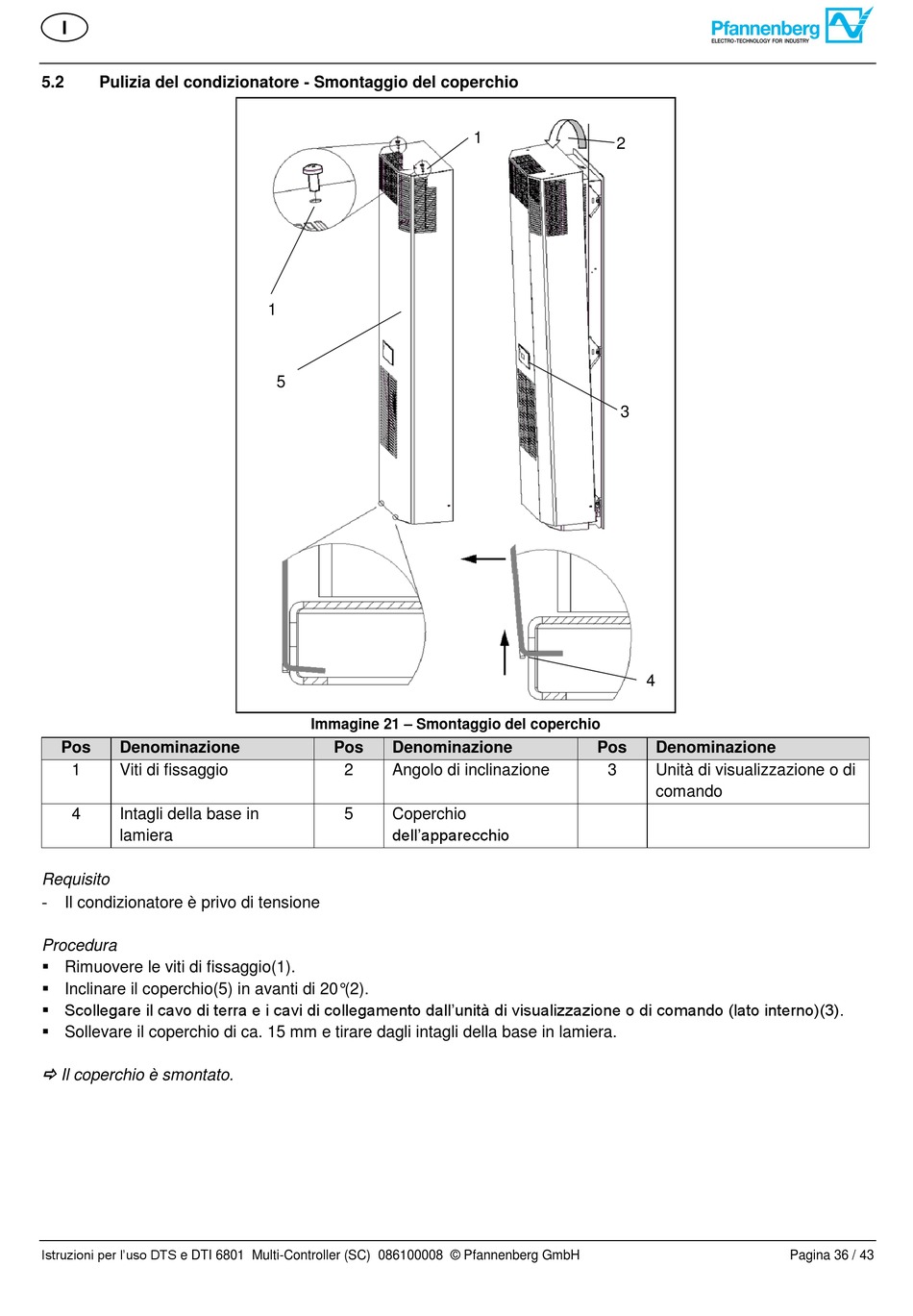

Immagine 21 – Smontaggio del coperchio
