F
3.5 Branchement électrique

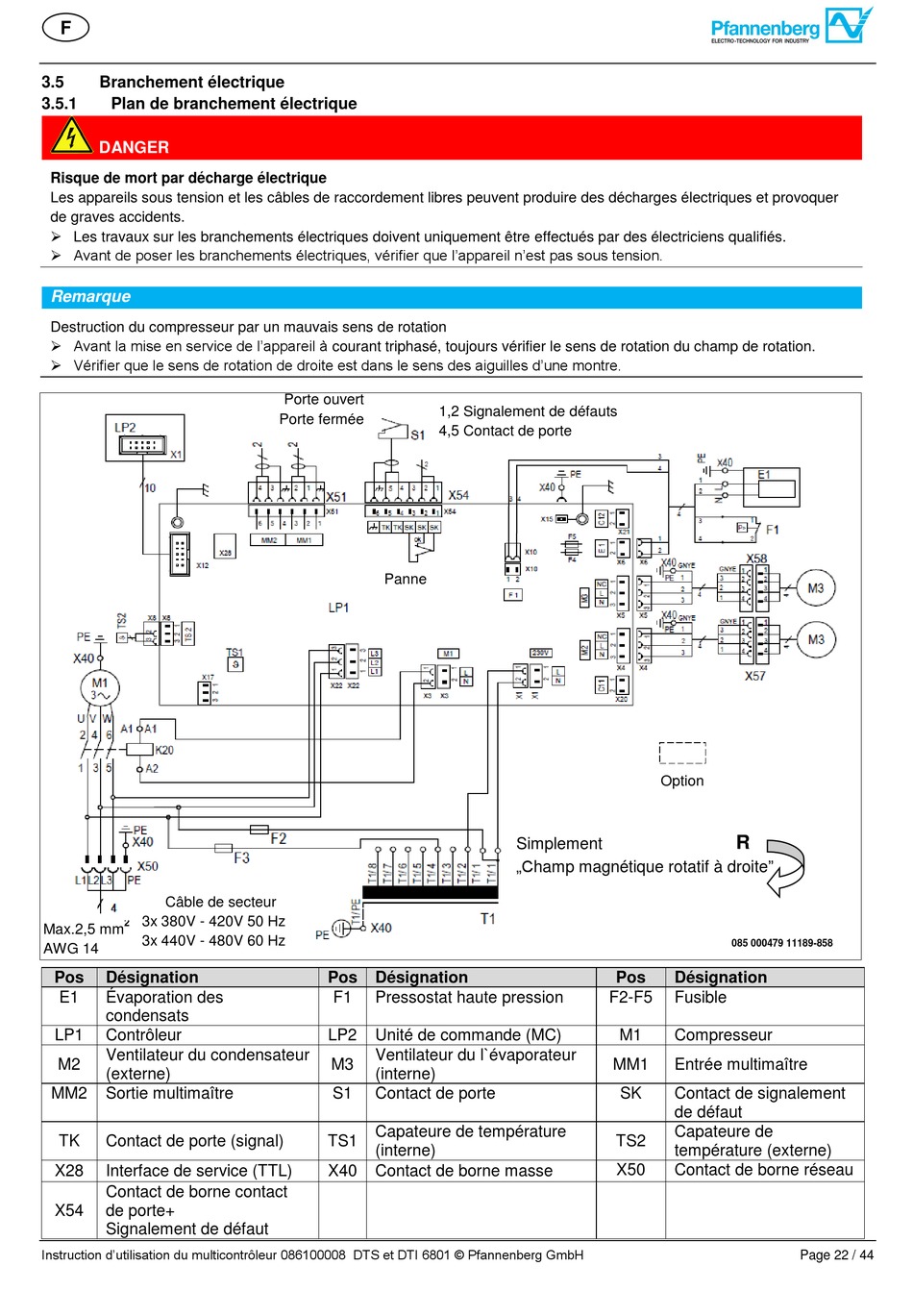

3.5.1 Plan de branchement électrique
DANGER
Risque de mort par décharge électrique
Les appareils sous tension et les câbles de raccordement libres peuvent produire des décharges électriques et provoquer
de graves accidents.
 Les travaux sur les branchements électriques doivent uniquement être effectués par des électriciens qualifiés.
 Avant de poser les branchements électriques, vérifier que l'appareil n'est pas sous tension.
Remarque
Destruction du compresseur par un mauvais sens de rotation
 Avant la mise en service de l'appareil à courant triphasé, toujours vérifier le sens de rotation du champ de rotation.
 Vérifier que le sens de rotation de droite est dans le sens des aiguilles d'une montre.
Câble de secteur
3x 380V - 420V 50 Hz
2
Max.2,5 mm
3x 440V - 480V 60 Hz
AWG 14
Pos Désignation
E1 Évaporation des
condensats
LP1 Contrôleur
Ventilateur du condensateur
M2
(externe)
MM2 Sortie multimaître
TK Contact de porte (signal)
X28 Interface de service (TTL)
Contact de borne contact
X54 de porte+
Signalement de défaut
Instruction d'utilisation du multicontrôleur 086100008 DTS et DTI 6801 © Pfannenberg GmbH
Porte ouvert
1,2 Signalement de défauts
Porte fermée
4,5 Contact de porte
Panne
Pos Désignation
F1 Pressostat haute pression
LP2 Unité de commande (MC)
Ventilateur du l`évaporateur
M3
(interne)
S1 Contact de porte
Capateure de température
TS1
(interne)
X40 Contact de borne masse
Option
Simplement
„Champ magnétique rotatif à droite"
Pos Désignation
F2-F5 Fusible
M1 Compresseur
MM1 Entrée multimaître
SK Contact de signalement
de défaut
Capateure de
TS2
température (externe)
X50 Contact de borne réseau
R
085 000479 11189-858
Page 22 / 44
