F
3.4.4

Installation de climatiseur DTI (par encastrement)

Pos Description
Entrée d'air
1
Sortie d'air
3
5 Quatre coins de découpe au choix R = 4 mm
Réaliser les découpes pour climatiseur DTI
Conditions requises
- Toutes les exigences générales sont remplies, voir
L'appareil est hors tension.
-
Outil et matériel requis
- Scie
- Le cas échéant fraise pour armoire de distribution
- Recouvrements de protection
Procédure
 Recouvrir l'armoire de distribution pour la protéger contre les ébarbures.
 Effectuer les découpes de l'armoire de distribution. Respecter les dimensions prescrites, voir l'illustration de vue
extérieure de l'armoire de distribution.
 Les quatre coins de découpe (5) peuvent être carrés ou prévus avec R = 4 mm maxi.
 Ébavurer les arêtes.
 Retirer les ébarbures et les déchets d'installation de l'armoire de distribution.
 Les découpes sont effectuées.
Instruction d'utilisation du multicontrôleur 086100008 DTS et DTI 6801 © Pfannenberg GmbH
1
3

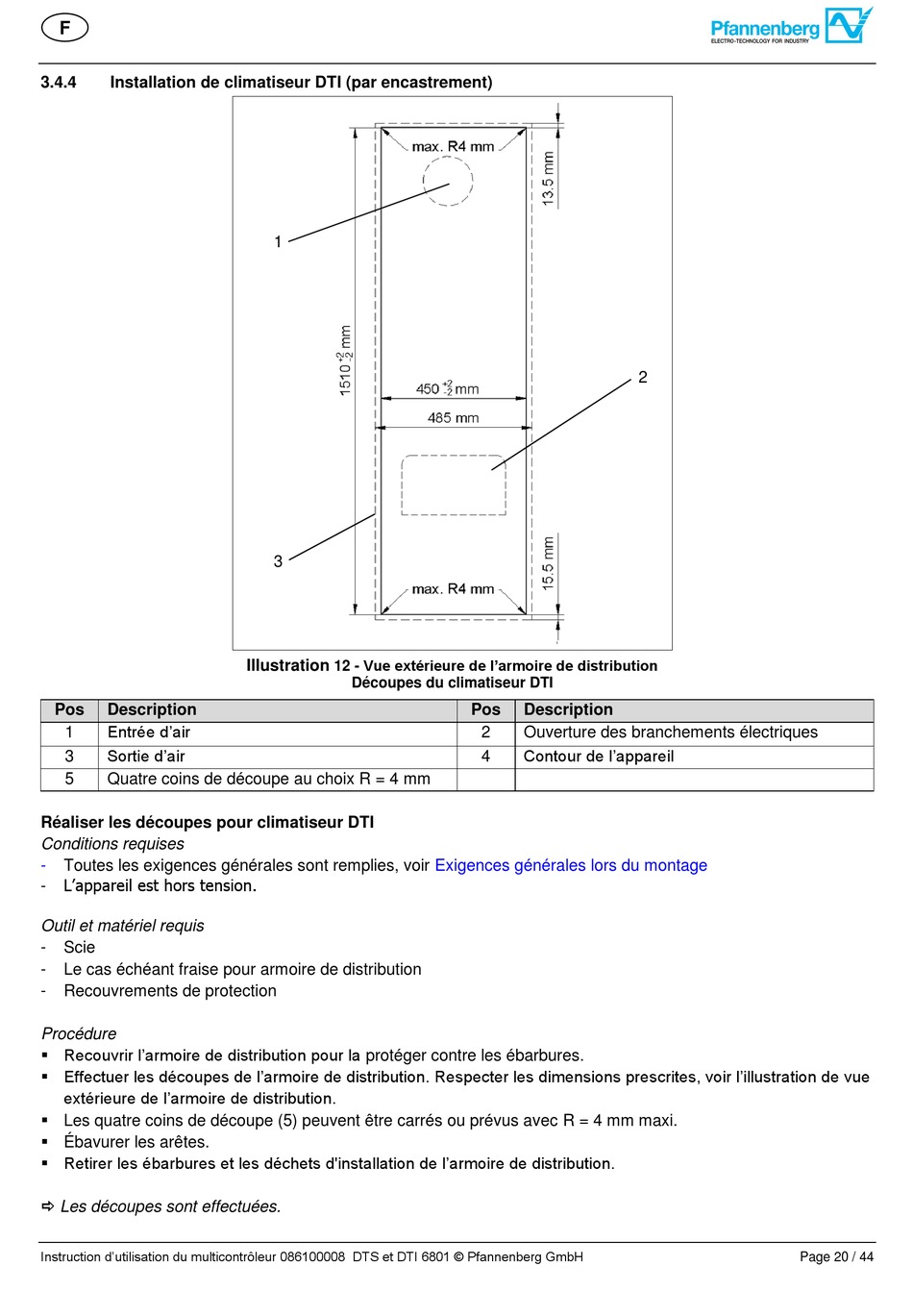

12 - Vue extérieure de l'armoire de distribution
Illustration
Découpes du climatiseur DTI
Pos Description
2 Ouverture des branchements électriques
Contour de l'appareil
4
Exigences générales lors du montage
2
Page 20 / 44
