3.5.2 Raccordement multimaître
 La fonction multimaître peut commander jusqu'à six climatiseurs en réseau (fonction bus). Le raccordement
s'effectue du côté de l'entrée et de la sortie via les deux contacts MM1 et MM2. Les contacts sont alimentés en
basse tension, < 20 V, 20 mA en provenance du climatiseur.
 Afin d'éviter les influences perturbatrices, on utilisera un câble blindé avec des fils à paire torsadée.
 En l'absence de câble blindé, vérifier qu'aucune source de perturbation n'est conduite à proximité directe. Les
sources de perturbation sont : les câbles d'alimentation et les composants avec un rayonnement
électromagnétique élevé.
3.5.3

Contacteur de porte

AVERTISSEMENT
Risque lié à l'application d'une tension d'origine extérieure à l'entrée du contact de porte
Une tension d'origine extérieure peut provoquer de graves accidents.
 L'application d'une tension d'origine extérieure à l'entrée du contact de porte est interdite.
 L'entrée/le contact de porte met à la disposition du contacteur de porte une petite tension (< 20 V, 20 mA).
Le contacteur de porte augmente la sécurité et empêche une production excessive de condensat.
 Si aucun contacteur de porte n'est raccordé, toujours ponter les contacts de connexion (S1).
Raccorder un contacteur de porte
Conditions requises
- Le climatiseur est hors tension.
Procédure
 Le contacteur de porte est relié à la connexion S1, voir
électrique dans le couvercle du boîtier.
 Le contact de porte est alimenté en basse tension, < 20 V, 20 mA en provenance du climatiseur.
 Raccorder le blindage d'un côté à la borne de terre.
 Afin d'éviter les influences perturbatrices, on utilisera un câble blindé avec des fils à paire torsadée.
 En l'absence de câble blindé, vérifier qu'aucune source de perturbation n'est conduite à proximité directe. Les
sources de perturbation sont : les câbles d'alimentation et les composants avec un rayonnement
électromagnétique élevé, comme par ex. les convertisseurs de fréquence ou les commandes par moteur.
 Le contacteur de porte est raccordé. Lors de l'ouverture de l'armoire de distribution, les moteurs se coupent.
Instruction d'utilisation du multicontrôleur 086100008 DTS et DTI 6801 © Pfannenberg GmbH
1,2 Contact se défaut
4,5 Contact de porte

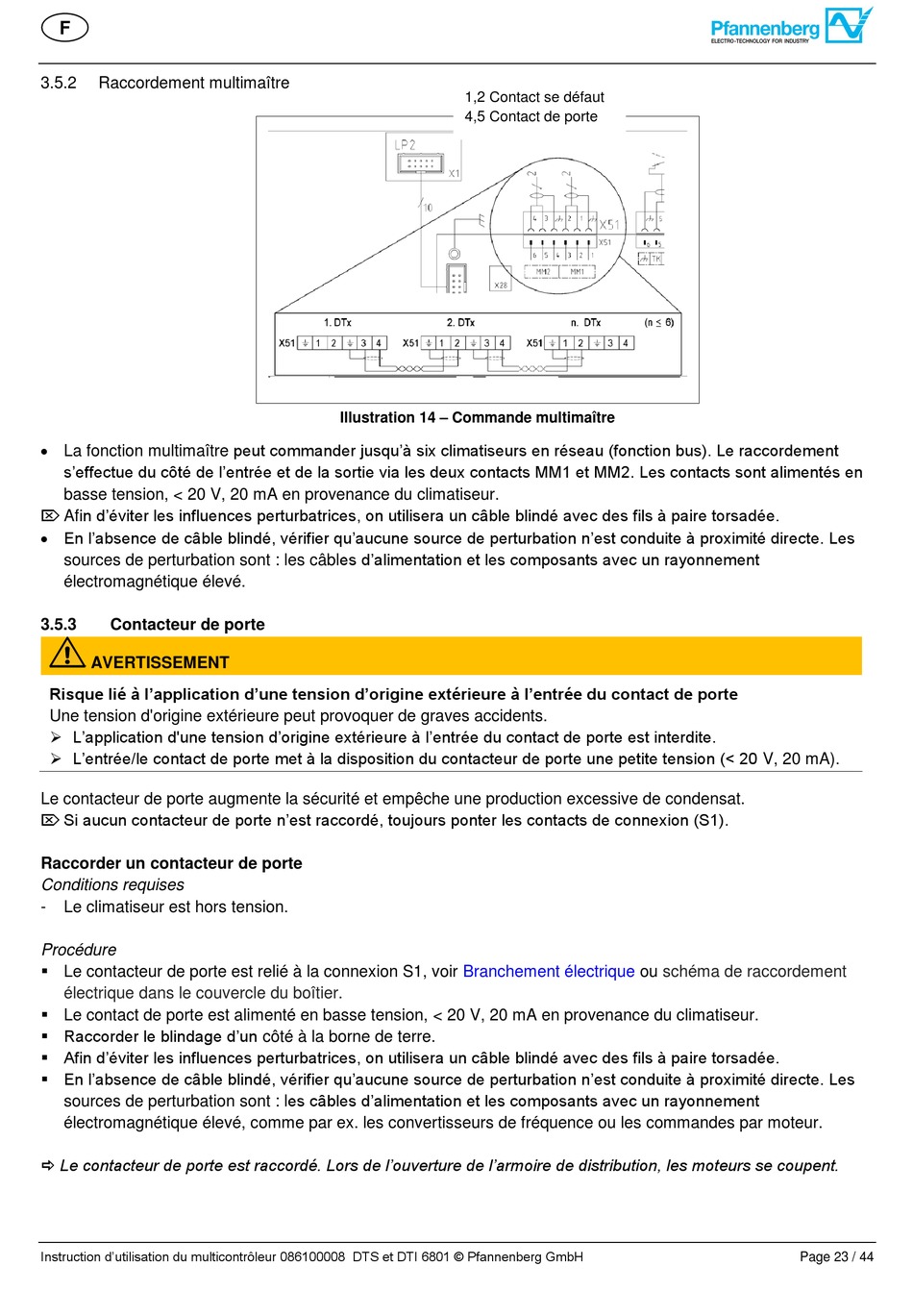

Illustration 14 – Commande multimaître
Branchement électrique ou schéma de raccordement
Page 23 / 44
