Principe de fonctionnement du cycle frigorifique

Pos Description
1 Compresseur
3 Soupape de détente
5 Ventilateur du condenseur (externe)
7 Commande électronique avec capteur de
température
Les climatiseurs comptent différents composants, voir l'illustration du cycle frigorifique.
 Le compresseur (1) comprime le fluide frigorigène à haute pression. La température augmente.
 Dans le condenseur (2), cette chaleur est transmise à l'air environnant. Le fluide frigorigène se condense.
 Le ventilateur du condenseur (5) aspire l'air de la pièce par le condenseur (2) et le restitue dans
l'environnement.
 Lorsque le fluide frigorigène passe par la soupape de détente (3), il subit une baisse de pression.
 Dans l'évaporateur (4), le fluide frigorigène absorbe la chaleur provenant de l'air intérieur de l'armoire et
s'évapore. L'air intérieur de l'armoire est refroidi et déshumidifié.
 Le ventilateur de l'évaporateur (interne) (6) aspire l'air interne de l'armoire au moyen de l'évaporateur (4) et le
restitue refroidi vers l'armoire de distribution.
 Les climatiseurs sont commandés via un capteur de température (7). Celui-ci mesure l'air intérieur de l'armoire
de distribution.
Instruction d'utilisation du multicontrôleur 086100008 DTS et DTI 6801 © Pfannenberg GmbH
5
3
2
1

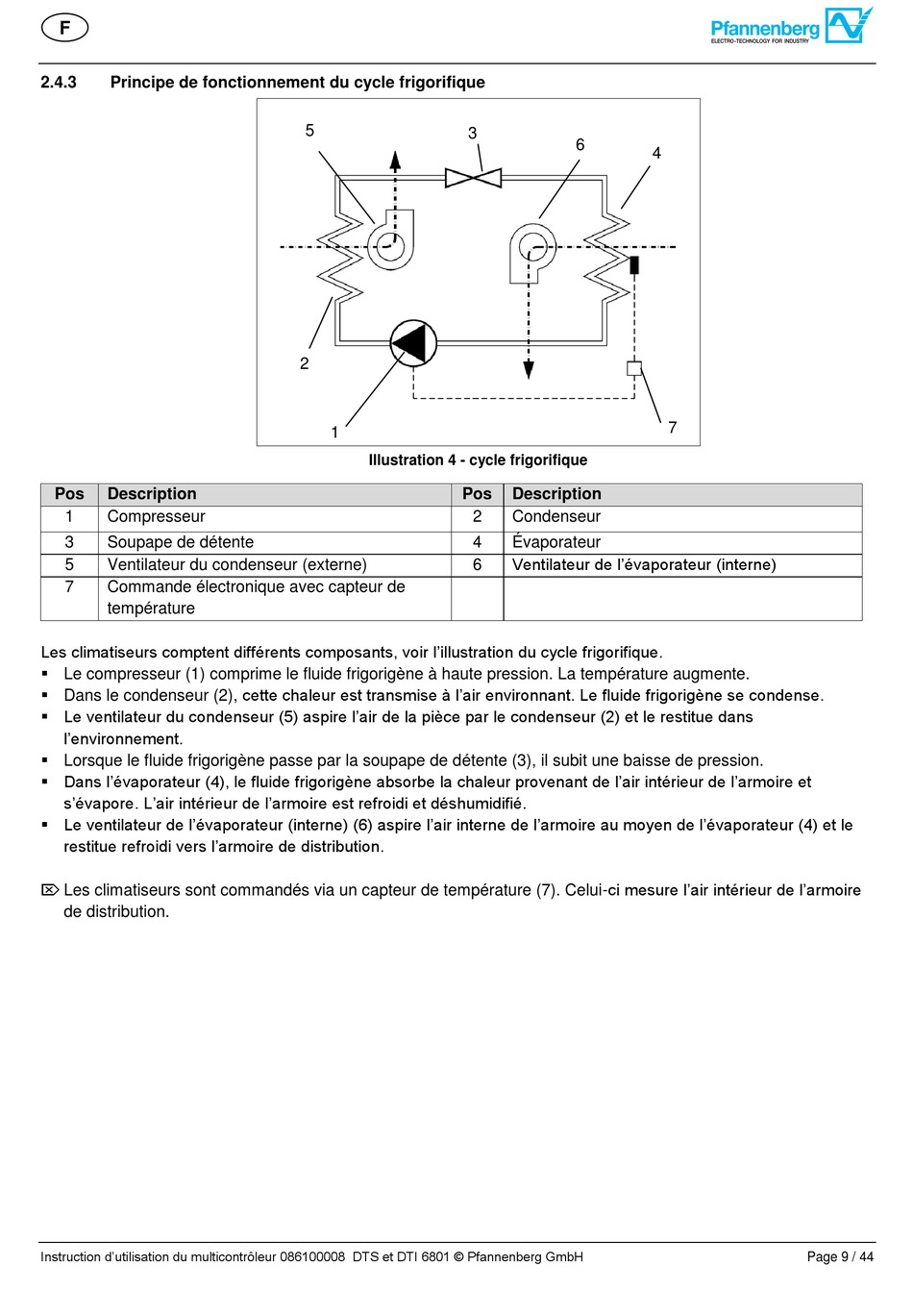

Illustration 4 - cycle frigorifique
Pos
2
4
6
6
4
7
Description
Condenseur
Évaporateur
Ventilateur de l'évaporateur (interne)
Page 9 / 44
