3.5.5

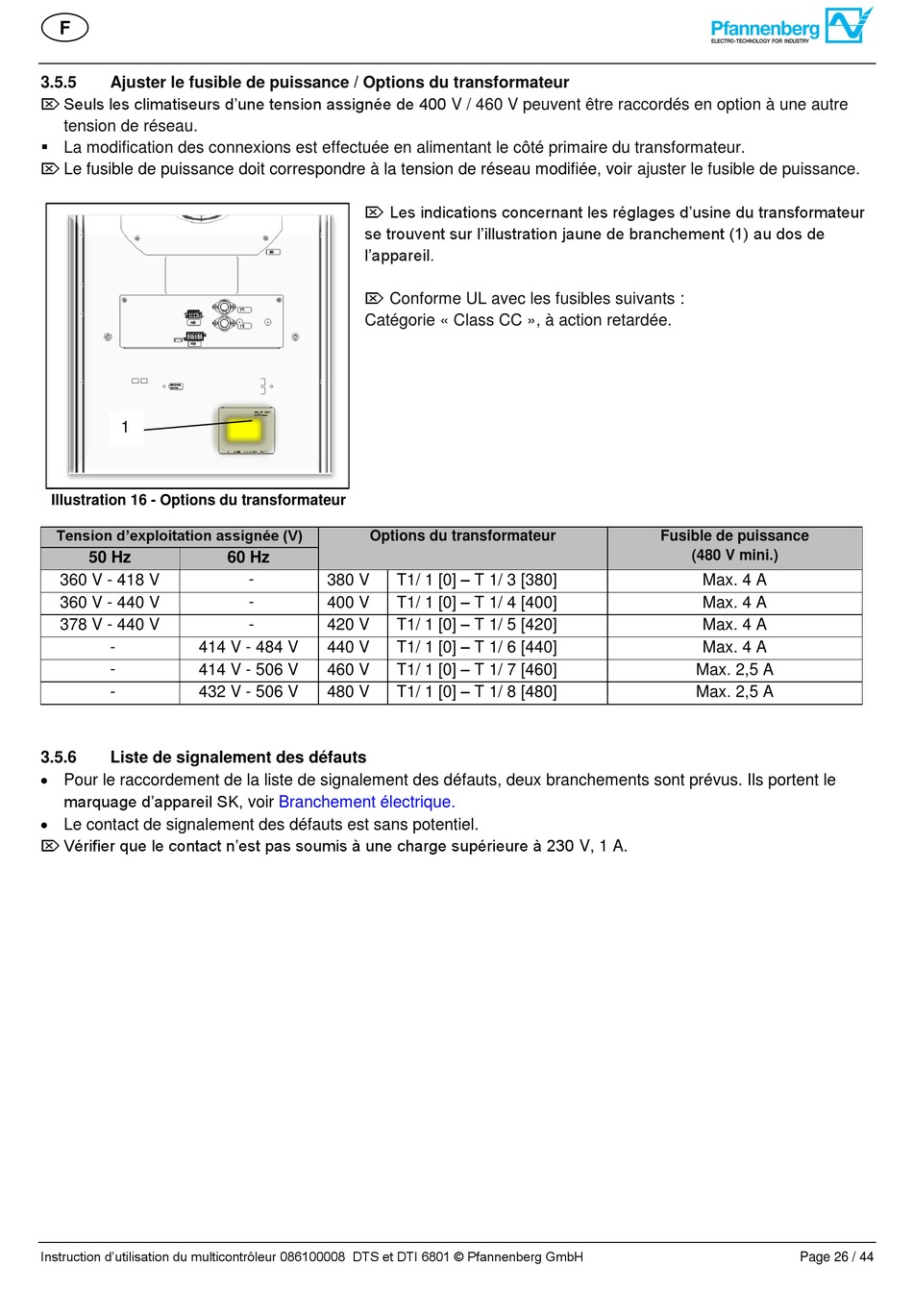

Ajuster le fusible de puissance / Options du transformateur

 Seuls les climatiseurs d'une tension assignée de 400 V / 460 V peuvent être raccordés en option à une autre
tension de réseau.
 La modification des connexions est effectuée en alimentant le côté primaire du transformateur.

Le fusible de puissance doit correspondre à la tension de réseau modifiée, voir
1
Illustration 16 - Options du transformateur
Tension d'exploitation assignée (V)
50 Hz
360 V - 418 V
360 V - 440 V
378 V - 440 V
- 414 V - 484 V
- 414 V - 506 V
- 432 V - 506 V
3.5.6 Liste de signalement des défauts
 Pour le raccordement de la liste de signalement des défauts, deux branchements sont prévus. Ils portent le
marquage d'appareil SK, voir
 Le contact de signalement des défauts est sans potentiel.
 Vérifier que le contact n'est pas soumis à une charge supérieure à 230 V, 1 A.
Instruction d'utilisation du multicontrôleur 086100008 DTS et DTI 6801 © Pfannenberg GmbH
 Les indications concernant les réglages d'usine du transformateur
se trouvent sur l'illustration jaune de branchement (1) au dos de
l'appareil.
 Conforme UL avec les fusibles suivants :
Catégorie « Class CC », à action retardée.
Options du transformateur
60 Hz
T1/ 1 [0] – T 1/ 3 [380]
- 380 V
T1/ 1 [0] – T 1/ 4 [400]
- 400 V
T1/ 1 [0] – T 1/ 5 [420]
-
420 V
T1/ 1 [0] – T 1/ 6 [440]
440 V
T1/ 1 [0] – T 1/ 7 [460]
460 V
T1/ 1 [0] – T 1/ 8 [480]
480 V
Branchement électrique.
ajuster le fusible de puissance.
Fusible de puissance
(480 V mini.)
Max. 4 A
Max. 4 A
Max. 4 A
Max. 4 A
Max. 2,5 A
Max. 2,5 A
