Limpieza del climatizador: desmontaje del protector de la unidad

N.º Leyenda
1 Tornillos de fijación
4 Rendijas en la chapa del
suelo
Prerrequisito
-
El climatizador no recibe alimentación
Proceso
 Retirar los tornillos de fijación (1).
 Inclinar el protector de la unidad (5) 20° (2) hacia delante.
 Retirar el cable a tierra y las conducciones de conexión de la unidad indicadora / tablero operativo (parte
interior) (3).
 Levante el protector de la unidad unos 15 mm y tire de las rendijas en la chapa del suelo (4).

Se ha desmontado el protector de la unidad.
Instrucciones de servicio del multicontrolador (MC) 086100008 para DTS y DTI 6801 © Pfannenberg GmbH
1
5

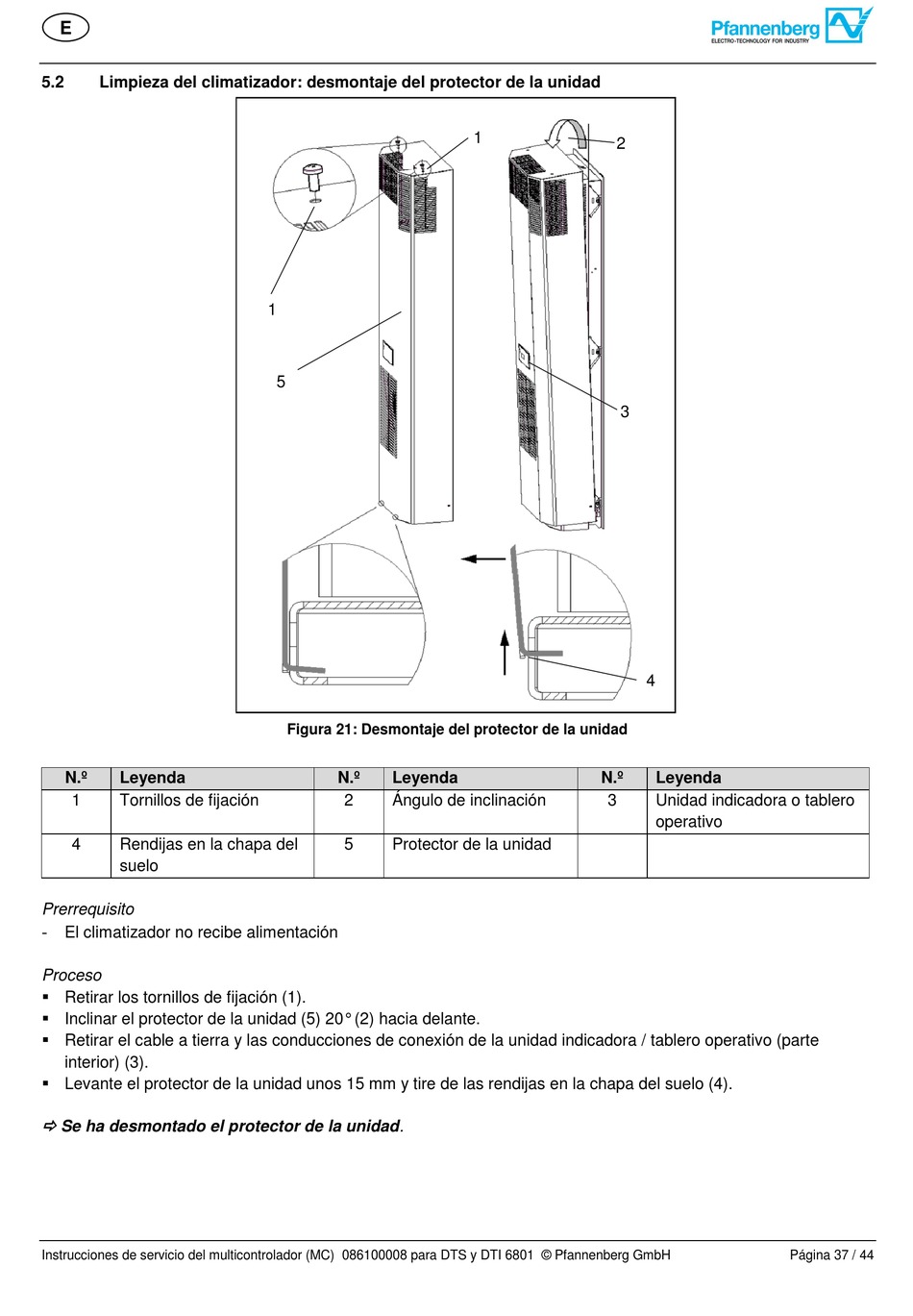

Figura 21: Desmontaje del protector de la unidad
N.º Leyenda
2 Ángulo de inclinación
5 Protector de la unidad
1
2
3
4
N.º
3
Leyenda
Unidad indicadora o tablero
operativo
Página 37 / 44
