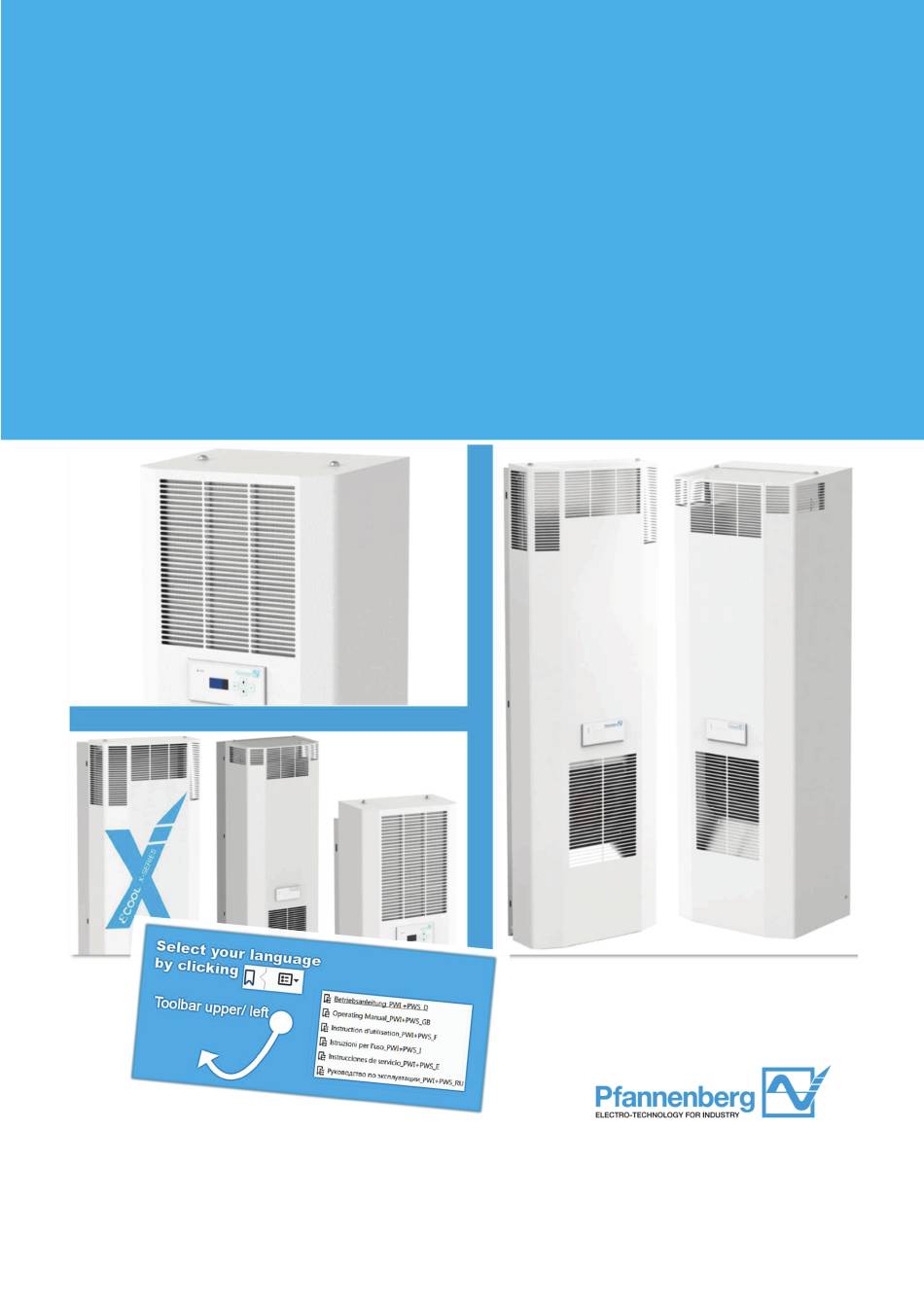

- Seite 1 Betriebsanleitung Anbau-und Einbau-Kühlgeräte Serie DTS und DTI 6201 / 6301 Standard-Controller (SC) – 230 V Originalanleitung – Version 1.4, Oktober 2020...
-
Seite 2: Inhaltsverzeichnis
Zu dieser Anleitung ................................5 Nutzung und Aufbewahrung ............................5 Haftungsausschluss ............................... 5 Erläuterung der Hinweise ............................... 6 Auszeichnung von Inhalten ............................7 1.4.1 Handlungsanweisungen ............................7 1.4.2 Links und Querverweise ............................7 Sicherheit ................................... 8 Bestimmungsgemäße Verwendung ..........................8 2.1.1 Zulässige Einsatzbedingungen .......................... - Seite 3 Montage und Erstinbetriebnahme ..........................22 Sicherheitshinweise ..............................22 Transport ..................................23 4.2.1 Kühlgerät transportieren ............................23 4.2.2 Krantransport................................24 Lagerung ..................................25 Auspacken ................................... 25 Montage ..................................26 4.5.1 Allgemeines ................................26 4.5.2 Montage DTS-Kühlgerät (Seitenanbau) ......................... 27 4.5.3 Montage DTI-Kühlgerät (Einbau)..........................29 Elektrischer Anschluss ..............................
- Seite 4 Außerbetriebnahme ................................. 54 Vorübergehende Außerbetriebnahme .......................... 54 Endgültige Außerbetriebnahme ........................... 54 Demontage und Entsorgung ............................55 Sicherheitshinweise ..............................55 Demontage .................................. 56 Entsorgung .................................. 56 Ersatzteile und Zubehör ..............................57 Stichwortindex ................................. 58 Betriebsanleitung | Anbau-und Einbau-Kühlgeräte | Standard-Controller (SC) – 230 V | 086100001d 4/60...
-
Seite 5: Zu Dieser Anleitung
Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung abweichen. Haftungsausschluss Pfannenberg haftet nicht für etwaige Fehler in dieser Dokumentation. Eine Haftung für mittelbare und unmittelbare Schäden, die im Zusammenhang mit der Lieferung oder dem Gebrauch dieser Dokumentation entstehen ist ausgeschlossen, soweit dies gesetzlich zulässig ist. -
Seite 6: Erläuterung Der Hinweise
Erläuterung der Hinweise Die Warnhinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Warnhinweise unbedingt einhalten, um Unfälle, Personen- und Sachschäden zu vermeiden. Erläuterung der Warnhinweise in dieser Anleitung: GEFAHR Kurzbeschreibung der Gefahr Das Signalwort GEFAHR kennzeichnet eine unmittelbar drohende Gefahr. Die Nichtbeachtung führt zu schwersten Verletzungen oder zum Tod. -
Seite 7: Auszeichnung Von Inhalten
Auszeichnung von Inhalten 1.4.1 Handlungsanweisungen Handlungsanweisungen werden in dieser Anleitung wie folgt ausgezeichnet: Voraussetzungen Voraussetzungen und zusätzliche Warnhinweise. Benötigtes Werkzeug und Material Für die Handlung benötigtes Werkzeug und Material Vorgehensweise <Handlungsschritte> … – <Zwischenergebnis / Weitere Hinweise> … <Endergebnis> 1.4.2 Links und Querverweise Links und Querverweise werden in dieser Anleitung wie folgt ausgezeichnet. -
Seite 8: Sicherheit
Sicherheit Bestimmungsgemäße Verwendung Die Pfannenberg Anbau- und Einbau-Kühlgeräte, der Serie DTS und DTI, sind stationäre Kühlgeräte zur Wärmeableitung aus Schaltschränken. Sie sind in zwei Ausführungen verfügbar: • Die DTI-Kühlgeräte werden teilversenkt in die Seite oder in die Tür eingebaut. •... -
Seite 9: Vorhersehbare Fehlanwendung
Vorhersehbare Fehlanwendung Die folgenden Punkte beschreiben eine vorhersehbare Fehlanwendung des Gerätes: • Nutzung des Gerätes als Ablageplatz, Arbeitsbühne. • Anbringen von Transporthilfen. • Aufstellung an ungeeigneten Standorten. • Betrieb im Freien. • Betrieb bei einem Überschreiten der zulässigen technischen Daten. Siehe Kapitel "Technische Daten". •... -
Seite 10: Gewährleistungsbestimmungen
Dem Austausch von Teilen durch nicht autorisiertes Personal. 2.4.1 Rücksendung von Geräten Zur Erhaltung von Gewährleistungsansprüchen und zur Rücksendung des Gerätes folgendes beachten: • Dem Kühlgerät eine genaue Beschreibung des Defektes und die von Pfannenberg vergebene SRO (RMA) Nummer beilegen. • Bezugsnachweis (Lieferschein- oder Rechnungskopie) beilegen. •... -
Seite 11: Gerätebeschreibung
Gerätebeschreibung Einsatzbeschreibung Die Pfannenberg Anbau- und Einbau-Kühlgeräte der Serie DTS und DTI sind für die Wärmeableitung aus Schaltschränken konzipiert. Empfindliche Bauteile im Schaltschrank werden geschont. Kondensat, das bei der Kühlung entsteht, wird durch ein eingebautes System abgeführt. • Die Kühlgeräte funktionieren mit Kältemittel, dass sehr schwer entzündet und für die Ozonschicht unschädlich ist. -
Seite 12: Filteradapter (Option)
3.3.1 Filteradapter (Option) G00052 Abb. 1: Filteradapter am Kühlgerät Zum dauerhaften Schutz des externen Luftkreislaufs vor Verschmutzungen kann der optionale Filteradapter (1) mit einer Filtermatte (2) am Lufteinlass (3) des Kühlgerätes montiert werden. Der Filteradapter (1) wird einfach am Lufteinlass (3) eingeklipst. Der Filteradapter wird nur einmal pro Gerät benötigt. Alle Filtertypen sind für den Adapter geeignet. -
Seite 13: Funktionsbeschreibung
Funktionsbeschreibung 3.4.1 Luftkreislauf VORSICHT Verbrennungsgefahr Verbrennungsgefahr durch hohe Temperaturen am Umgebungsluft-Austritt. Abhängig von der Umgebungstemperatur kann der Luftaustritt sehr warm werden. • Keine Körperteile unmittelbar vor den Umgebungsluft-Austritt (A) halten. "Kältekreis", Seite 20 G00001 Frontansicht Seitenansicht Abb 2: Luftkreislauf Schaltschrank DTI/DTS Umgebungsluft-Austritt DTI-Gerätehaube Umgebungsluft-Eintritt... -
Seite 14: Controller
3.4.2 Controller Die Controller sind Regeleinheiten zum Einstellen von kältetechnischen Funktionen und Betriebsdaten. Sie ermöglichen das Auslesen von Systemmeldungen und Diagnosedaten. Die Controller verfügen über eine Serviceschnittstelle, an der unterschiedliche Konfigurationen möglich sind. Außerdem existiert ein Anschluss für Sammelstörmeldungen. G00002 Abb. -
Seite 15: Kältekreislauf
3.4.3 Kältekreislauf G00004 Abb. 5: Kältekreislauf Verdichter Verflüssiger-Ventilator (extern) Verflüssiger Verdampfer-Ventilator (intern) Expansionsventil Elektronische Steuerung mit Temperaturfühler Verdampfer Die Kühlgeräte bestehen aus unterschiedlichen Komponenten, siehe Abb. 5. • Der Verdichter (1) verdichtet das Kältemittel mit hohem Druck. Die Temperatur steigt an. •... -
Seite 16: Sicherheitskonzept
3.4.4 Sicherheitskonzept WARNUNG Verletzungsgefahr durch veränderte Sicherheitseinrichtungen. Nicht funktionierende, veränderte oder mangelhafte Sicherheitseinrichtungen führen zu schweren Unfällen. • Jegliche Veränderungen am Gerät, insbesondere der Sicherheitseinrichtungen, sind verboten. • Bei defekten Sicherheitseinrichtungen das Gerät sofort stilllegen und außer Betrieb nehmen. 3.4.4.1 Sicherheitseinrichtungen •... -
Seite 17: Kondensatbehandlung
3.4.5 Kondensatbehandlung ACHTUNG Beschädigung der Schaltschrank-Komponenten durch Kondensatbildung Schaltschrank-Innentemperaturen unter dem Taupunkt der Umgebungsluft oder beschädigten Schaltschrankdichtungen können zu übermäßiger Kondensatbildung führen. • Die Schaltschrankdichtungen regelmäßig prüfen, um übermäßige Kondensatbildung durch eindringende Umgebungsluft zu vermeiden. • Einen Türkontaktschalter einbauen, um die Kondensatbildung bei geöffnetem Schaltschrank zu vermindern. G00025 Ansicht schräg von unten Abb. -
Seite 18: Typenschild
Typenschild WARNUNG Verletzungsgefahr Verletzungsgefahr durch die Nichtbeachtung der Typenschild-Angaben. • Bei Installation und Wartung der Geräte immer die Angaben auf dem Typenschild beachten. HINWEIS • Das Typenschild befindet sich auf der Gehäuserückseite des Kühlgerätes. • Die Abbildung zeigt die standardmäßige Ausführung der EU-Mitgliedsländer. In anderen Ländern kann die Ausführung des Typenschilds abweichen. -
Seite 19: Schilder Und Symbole Am Gerät
Schilder und Symbole am Gerät Die am Gerät angebrachten Schilder und Symbole müssen unbedingt beachtet werden. Die am Gerät angebrachten Schilder und Symbole dürfen nicht entfernt werden und sind in vollständig lesbarem Zustand zu halten. Beschädigte oder unlesbare Schilder und Symbole müssen ersetzt werden. Schild / Symbol Position Beschreibung... -
Seite 20: Technische Daten
Technische Daten 3.7.1 Kältekreis Bezeichnung Model DTI / DTS 6201 Model DTI / DTS 6301 Kälteleistung bei A35 / A35 */** 1000 W 1500 W Kälteleistung bei A50 / A35 */** 780 W 1200 W Kältemittel-Typ * R134A Kältemittelmenge * 600 g Solltemperatur (werkseitig eingestellt) +35 °C (+95 °F) -
Seite 21: Abmessungen
3.7.3 Abmessungen Bezeichnung Model DTI / DTS 6201 Model DTI / DTS 6301 Höhe DTI: 1536 mm DTS: 1539 mm Breite 485 mm Tiefe mit Haube (Standard) 218 mm Einbautiefe DTI 60 mm Gewicht DTI: 51 kg DTI: 54 kg DTS: 55 kg DTS: 58 kg Einbaulage... -
Seite 22: Montage Und Erstinbetriebnahme
Montage und Erstinbetriebnahme Sicherheitshinweise GEFAHR Lebensgefahr durch Stromschlag! Teile können bei geöffnetem Gerät unter Spannung stehen und bei Berührung zum Stromschlag führen. Bei Arbeiten am geöffneten Gerät folgende Punkte beachten: • Arbeiten am elektrischen System dürfen nur von autorisierten Elektrofachkräften durchgeführt werden. •... -
Seite 23: Transport
Transport Zur Vermeidung von Personen- und Sachschäden folgendes beachten: • Arbeiten dürfen nur durch qualifiziertes Fachpersonal erfolgen. • Sicherheitshinweise beachten. WARNUNG Verletzungsgefahr für Personen! Erhöhte Verletzungsgefahr durch unsachgemäßen Transport. • Der Transport des Gerätes darf nur von Personen durchgeführt werden, die hiermit vertraut und über die Gefahren unterrichtet sind sowie die nötige Qualifikation aufweisen. -
Seite 24: Krantransport
4.2.2 Krantransport GEFAHR Lebensgefahr durch schwebende Lasten Kippende oder abstürzende Lasten können zu schweren bis tödlichen Verletzungen führen. • Niemals unter schwebende Lasten treten. • Nur zugelassene Hebezeuge und Anschlagmittel verwenden, die für das Gesamtgewicht der angehängten Last ausgelegt sind. •... -
Seite 25: Lagerung
Lagerung ACHTUNG Verlust der Gewährleistung! Die Nichtbeachtung der Lagerbedingungen führt zum Verlust der Gewährleistung. Bei der Lagerung des Gerätes die folgenden Punkte beachten: • Das Gerät während der Lagerung keinen Temperaturen über +70 °C aussetzen. • Das Gerät immer in Gebrauchslage lagern. Auspacken WARNUNG Verletzungsgefahr! -
Seite 26: Montage
Montage 4.5.1 Allgemeines Für einen sicheren und zuverlässigen Betrieb der Kühlgeräte, folgende allgemeinen Anforderungen sicherstellen: • Den Aufstellungsort des Schaltschrankes so wählen, dass eine ausreichende Be- und Entlüftung des Kühlgerätes gewährleistet ist. Der Mindestabstand von Geräten zueinander oder zur Wand muss 200 mm betragen. •... -
Seite 27: Montage Dts-Kühlgerät (Seitenanbau)
4.5.2 Montage DTS-Kühlgerät (Seitenanbau) 4.5.2.1 Ausschnitte für DTS-Kühlgerät herstellen G00007 Montagebohrungen Montageausschnitte Abb. 9: Außenansicht Schaltschrank, Montagebohrungen und -ausschnitte Bohrungen Montageausschnitte Gerätekontur Voraussetzungen GEFAHR – Lebensgefahr durch Stromschlag. Sicherstellen, dass das Gerät spannungsfrei ist. • Alle Allgemeinen Anforderungen sind erfüllt, siehe "Allgemeines", Seite 26. Benötigtes Werkzeug und Material •... -
Seite 28: Profildichtung Anbringen
4.5.2.2 Profildichtung anbringen ACHTUNG Beschädigung des Schaltschrankes und des Kühlgerätes! Unsachgemäß angebrachte Dichtungen können zu übermäßiger Kondensatbildung im Schaltschrank und dadurch zu Kurzschlüssen und Beschädigungen durch Kondensat führen. • Dichtung so verlegen, dass sie zum Schaltschrank hin abdichtet. • Sicherstellen, dass die Stoßenden der Dichtungen sauber voreinander liegen und das sich der Dichtungsstoß mittig unten im Ausschnitt befindet. -
Seite 29: Montage Dti-Kühlgerät (Einbau)
4.5.3 Montage DTI-Kühlgerät (Einbau) 4.5.3.1 Ausschnitte für DTI-Kühlgerät herstellen G00009 Abb. 11: Außenansicht Schaltschrank, Montageausschnitte Lufteintritt Gerätekontur Luftaustritt Montageausschnitt Voraussetzungen GEFAHR – Lebensgefahr durch Stromschlag. Sicherstellen, dass das Gerät spannungsfrei ist. • Alle Allgemeinen Anforderungen sind erfüllt, siehe "Allgemeines", Seite 26. Benötigtes Werkzeug und Material •... -
Seite 30: Schaltschrank-Montage Dti-Kühlgerät (Einbau)
4.5.3.2 Schaltschrank-Montage DTI-Kühlgerät (Einbau) G00010 Abb. 12: Kühlgerät montieren Schnappfeder Gehäuseausschnitt für Befestigungsfeder Befestigungsfeder (6×) Gehäuseausschnitt für Befestigungsfeder DTI-Kühlgerät Schaltschrankwand / Schaltschranktür HINWEIS Für das Montagevideo der DTI-Kühlgeräte einfach den nebenstehenden QR-Code scannen oder anklicken. Betriebsanleitung | Anbau-und Einbau-Kühlgeräte | Standard-Controller (SC) – 230 V | 086100001d 30/60... - Seite 31 Voraussetzungen GEFAHR – Lebensgefahr durch Stromschlag. Sicherstellen, dass das Gerät spannungsfrei ist. • Der Ausschnitt für das DTI-Kühlgerät ist angebracht, siehe "Ausschnitte für DTI-Kühlgerät herstellen", Seite 29. Benötigtes Werkzeug und Material • Montagewerkzeug, Befestigungsfedern (Beipack). Vorgehensweise Das Kühlgerät von außen in den Ausschnitt setzen, siehe Abb. 12. Das Kühlgerät in den Schaltschrank bis zum Anliegen der Gerätedichtung durchschieben.
-
Seite 32: Elektrischer Anschluss
Elektrischer Anschluss GEFAHR Lebensgefahr durch Stromschlag! Teile können bei geöffnetem Gerät unter Spannung stehen und bei Berührung zum Stromschlag führen. Bei Arbeiten am geöffneten Gerät folgende Punkte beachten: • Arbeiten am elektrischen System dürfen nur von autorisierten Elektrofachkräften durchgeführt werden. •... -
Seite 33: Elektrischer Schaltplan - Standard-Controller (Sc)
4.6.2 Elektrischer Schaltplan – Standard-Controller (SC) 1,2 - Störmeldung / failure indication / Tür offen / door open / porte ouvert contact sec de défaut Tür geschlossen / door closed / porte fermé 4,5 - Türkontakt / door contact / contact de porte TK TK 1 2 3 4... -
Seite 34: Dip-Schalter Einstellen
4.6.3 DIP-Schalter einstellen OFF 1 G00011 Abb. 14: DIP-Schalter einstellen Befestigungsschrauben Ventilator Untere Schraube (Platinen-Träger) Obere Schraube (Platinen-Träger) Controller Platinen-Träger DIP-Schalter Der DIP-Schalter auf dem Controller ermöglicht das Einstellen von Sollwerten und Grenzwerten für Temperaturen. Im Auslieferzustand ist die werkseitige Grundeinstellung der Werte wie folgt: Parameter Werkseinstellung Sollwert der Schaltschranktemperatur... -
Seite 35: Dip-Schalter Einstellmöglichkeiten
4.6.3.1 Temperaturbereich am DIP-Schalter einstellen Voraussetzungen GEFAHR – Lebensgefahr durch Stromschlag. Sicherstellen, dass das Gerät spannungsfrei ist. • Entladungsphase von 5 Minuten für die elektrischen Komponenten abwarten. Erst danach Gerät öffnen. Vorgehensweise Den Ventilator demontieren, dazu die vier Befestigungsschrauben (1) lösen, siehe Abb. 14 (A). Alle Leitungen vom Ventilator abziehen und Ventilator entfernen. -
Seite 36: Türkontaktschalter
4.6.4 Türkontaktschalter ACHTUNG Beschädigung des Gerätes! Beschädigung des Gerätes und des Controllers durch anlegen von Fremdspannung an Türkontakt-Eingang. • Keine Fremdspannung an den Türkontakt-Eingang anlegen. • Der Türkontakt-Eingang stellt für den Türkontaktschalter eine Kleinspannung (< 20 V, 20 mA) zur Verfügung. Das Anbringen eines Türkontaktschalters erhöht die Sicherheit und verhindert einen erhöhten Kondensatanfall. -
Seite 37: Sammelstörmeldung
4.6.5 Sammelstörmeldung Das Gerät ist mit einem potenzialfreien Wechselkontakt für die Sammelstörmeldung ausgestattet. Klemmen Spannung Strombelastbarkeit Ausführung X54:1 Wurzelkontakt Maximal 230 V maximal 1 A Potenzialfreier Wechselkontakt X54:2 Öffner (NC) X54:3 Schließer (NO) Tab. 6: Sammelstörmeldung Für den Anschluss der Sammelstörmeldung sind drei Anschlüsse vorgesehen. Die Klemmen sind mit der Betriebsmittelkennzeichnung SK markiert. -
Seite 38: Netzanschluss
4.6.6 Netzanschluss GEFAHR Lebensgefahr durch Stromschlag! Nicht angeschlossene oder fehlerhaft angebrachte Schutzleitersysteme können gefährliche Spannungen und Stromschläge erzeugen und schwere Unfälle verursachen. • Arbeiten dürfen nur von qualifiziertem Fachpersonal vorgenommen werden. • Schutzleitersysteme gemäß DIN EN 60204-1, Kap.8.2 ausführen. • Jeder Körper eines elektrischen Betriebsmittels muss mit dem Schutzleitersystem verbunden sein. -
Seite 39: Kühlgerät Elektrisch Anschließen
4.6.6.1 Kühlgerät elektrisch anschließen Um einen sicheren und zuverlässigen Betrieb der Kühlgeräte zu gewährleisten, folgende allgemeinen Anforderungen sicherstellen: • Die Vorschaltung einer einspeiseseitigen Temperaturregelung ist verboten. • Als Leitungsschutz die auf dem Typenschild angegebene Sicherung vorschalten, siehe Kapitel "Typenschild", Seite 18 und "Gerät an die Netzspannung anpassen", Seite 40. -
Seite 40: Gerät An Die Netzspannung Anpassen
4.6.7 Gerät an die Netzspannung anpassen HINWEIS Nur Kühlgeräte mit der Bemessungsspannung 400 / 460 V, 3~ können optional an eine andere Netzspannung angeschlossen werden. • Kühlgeräte mit der Bemessungsspannung 230 / 115 V, 1~ besitzen keine Transformator Optionen. Somit ist keine Anpassung der Vorsicherung erforderlich. -
Seite 41: Bedienung
Bedienung Allgemeine Funktionen ACHTUNG Beschädigung des Gerätes Der Betrieb ohne Gerätehaube verhindert ausreichende Luftzufuhr zum Verflüssiger und führt zur Einschränkung der vorgesehenen Kühlfunktion. • Kühlgerät nur mit aufgesetzter Gerätehaube betreiben. G00015 Abb. 17: Funktion elektronische Steuerung Der Standard-Controller (SC) besitzt eine Anzeigeeinheit mit einer grünen LED-Leuchte (1). Über den DIP-Schalter (5) sind verschiedene Schaltschrank-Solltemperaturen sowie obere Grenztemperaturen einstellbar. -
Seite 42: Betrieb Des Kühlgerätes
Das Kühlgerät nur so einsetzen, dass die angegebene Kälteleistung den tatsächlichen Bedarf decken kann. – Es darf nur das angegebene Kältemittel verwendet werden. HINWEIS Die Pfannenberg-Teilenummern für Ersatzteile, siehe Kapitel "Ersatzteile und Zubehör", Seite 57. Betriebsanleitung | Anbau-und Einbau-Kühlgeräte | Standard-Controller (SC) – 230 V | 086100001d 42/60... -
Seite 43: Serviceschnittstelle
Verfügung. Alternativ einfach den nebenstehenden QR-Code scannen. • Die zugehörige Betriebsanleitung für die ECoolPLANT-Software steht als Download unter My Pfannenberg zur Verfügung HINWEIS Für eine ausführliche Beschreibung der Fehlermeldungen und Hinweise zur Fehlerbehebung siehe Kapitel "Fehlermeldungen", Seite 52. -
Seite 44: Instandhaltung Und Wartung
Instandhaltung und Wartung Sicherheitshinweise GEFAHR Lebensgefahr durch Stromschlag! Teile können bei geöffnetem Gerät unter Spannung stehen und bei Berührung zum Stromschlag führen. Bei Arbeiten am geöffneten Gerät folgende Punkte beachten: • Arbeiten am elektrischen System dürfen nur von autorisierten Elektrofachkräften durchgeführt werden. •... -
Seite 45: Allgemeines
Richtwert von zwei bis sechs Monaten zwischen den Wartungsintervallen. • Die Funktionen der Pfannenberg-Filter sind optimal auf die Kühlgeräte abgestimmt. Deshalb hat der Einsatz von Pfannenberg-Filter positive Auswirkungen auf den Umfang der Wartungsarbeiten. Betriebsanleitung | Anbau-und Einbau-Kühlgeräte | Standard-Controller (SC) – 230 V | 086100001d... -
Seite 46: Wartungsplan
Wartungsplan Wartungsintervall: Alle zwölf Monate durchführen. Alle zwei bis sechs Monate, in ölhaltiger und staubiger Umgebungsluft, durchführen. Typ: ______________________________________________________________________ Seriennummer: ______________________________________________________________________ Datum der Wartung: ______________________________________________________________________ Ausführende Fachkraft (Name): ______________________________________________________________________ Bezeichnung Gerätebereich / Sicht- To Do Ergebnis Nötige Wartungsarbeiten prüfung Aggregat vor der Wartung Allgemeine Sichtprüfung des Aggregates Prüfung auf Korrosionsschäden Kältekreislauf... -
Seite 47: Wartungsarbeiten
Wartungsarbeiten 6.4.1 Reinigung WARNUNG Unfallgefahr und Bauteilbeschädigungen Unfallgefahr und Bauteilbeschädigungen durch unsachgemäße Reinigung. Das Reinigen der Kühlgeräte mit Wasserstrahl, Dampfstrahl- oder Hochdruckreinigern oder spitzen Gegenständen kann zu Schäden an den elektrischen und elektronischen Baugruppen führen. Fehlfunktionen können Unfälle verursachen. • Kein Reinigen mit Wasserstrahl, Hochdruckreiniger und entzündlichen Reinigungsmitteln. -
Seite 48: Gerätehaube Demontieren
6.4.1.1 Gerätehaube demontieren VORSICHT Quetschgefahr beim Ausbau der Gerätehaube Beim Ausbau und Neueinsetzen der Gerätehaube können Hände und andere Körperteile quetschen. • Keine Körperteile zwischen Rahmen, Federn und dem Geräte-Ausschnitt bringen. • Umsichtig arbeiten und schnittfeste Handschuhe tragen. Voraussetzung GEFAHR – Lebensgefahr durch Stromschlag. Sicherstellen, dass das Gerät spannungsfrei ist. -
Seite 49: Wärmetauscher Reinigen
6.4.1.2 Wärmetauscher reinigen ACHTUNG Beschädigung von Bauteilen Beschädigung der Wärmetauscher-Lamellen durch unsachgemäße Reinigung. • Wärmetauscher-Lamellen mit einer weichen Bürste, mit Druckluft oder mit einem Staubsauger mit Bürstenaufsatz reinigen. HINWEIS Die Zeitintervalle für die Reinigung sind stark abhängig von der Luftverschmutzung der Umgebung. Voraussetzungen GEFAHR –... -
Seite 50: Filtermatten Reinigen
6.4.1.3 Filtermatten reinigen ACHTUNG Beschädigung von Bauteilen Beschädigung der Filtermatten durch unsachgemäße Reinigung. • Wasserstrahl mit hohem Druck vermeiden. • Filtermatte nicht auswringen. • Filtermatten, die verölt oder verfettet sind, sofort austauschen. HINWEIS Die Zeitintervalle für die Reinigung oder den Austausch der Filtermatten sind stark abhängig von der Luftverschmutzung der Umgebung. -
Seite 51: Beheben Von Betriebsstörungen
Beheben von Betriebsstörungen Allgemeines HINWEIS Das Blinken der roten LED-Leuchte auf der Controller-Platine ist keine Störungsanzeige oder Fehlermeldung. Die rote LED-Leuchte zeigt an, dass das Kühlgerät Spannung führt. Störung Mögliche Ursachen Abhilfemaßnahmen Gerät kühlt nicht, Verdampfer-Ventilator Temperatureinstellung zu hoch Temperatureinstellung prüfen. (intern) läuft eingestellt. -
Seite 52: Fehlermeldungen
7.1.1 Fehlermeldungen Bei Geräten mit Standard-Controllern werden die Fehlernummern nicht angezeigt: Mit Hilfe der ECoolPLANT-Software ist es möglich, die Fehlernummern auf dem Computer auszulesen. HINWEIS Das Blinken der roten LED-Leuchte auf der Controller-Platine ist keine Störungsanzeige oder Fehlermeldung. Die rote LED-Leuchte zeigt an, dass das Kühlgerät Spannung führt. Fehler- Nr. - Seite 53 Fehler- Nr. Störung / Geräteverhalten Mögliche Ursachen Abhilfemaßnahmen Er08 LED: Blinkt Sensor 2 (TS2) defekt. Entsprechend dem Gerätetyp, Sensor 2 Verdichter: tauschen. Verdampfer-Ventilator (intern): Sensor 2 ist auf die Platine aufgesteckt, nicht fest Verflüssiger-Ventilator (extern): eingelötet. Störmeldekontakt: Offen Er15 LED: Blinkt Antifreeze (Option): Betriebsneustart, nachdem...
-
Seite 54: Außerbetriebnahme
Werden Kühlgeräte endgültig außer Betrieb genommen oder entsorgt, die Hinweise in Kapitel "Demontage und Entsorgung", Seite 55beachten! HINWEIS Altgeräte werden ebenfalls von Pfannenberg fachgerecht entsorgt. Die Anlieferung an eines unserer Herstellwerke hat kostenfrei zu erfolgen. Betriebsanleitung | Anbau-und Einbau-Kühlgeräte | Standard-Controller (SC) – 230 V | 086100001d... -
Seite 55: Demontage Und Entsorgung
Demontage und Entsorgung Nachdem das Ende der Nutzungsdauer erreicht ist, muss das Gerät demontiert und umweltgerecht entsorgt werden. Sicherheitshinweise Jegliche Arbeiten dürfen nur durch nachweislich geschultes Personal erfolgen, unter Berücksichtigung: • der Mindestqualifikation • dieser Anleitung • der geltenden örtlichen Vorschriften und Gesetze •... -
Seite 56: Demontage
Gerät in die verschiedenen trennbaren Werkstoffe zerlegen. • Geltende örtliche Arbeitsschutz- und Umweltschutzvorschriften beachten. Entsorgung HINWEIS Altgeräte werden ebenfalls von Pfannenberg fachgerecht entsorgt. Die Anlieferung an eines unserer Herstellwerke hat kostenfrei zu erfolgen. Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, zerlegte Bestandteile der Wiederverwertung zuführen: •... -
Seite 57: 10 Ersatzteile Und Zubehör
10 Ersatzteile und Zubehör HINWEIS • Bei der Bestellung von Ersatz- und Zubehörteilen immer die Pfannenberg-Teilenummer angeben. • Die Pfannenberg-Teilenummer für den Controller befindet sich auf dem Transformator des Controllers. Bezeichnung Bezeichnung 18811100065 Verdampfer Ventilator (intern) 18811100065 Verflüssiger Ventilator (extern) 18810200104 Gerätehaube DTI 62/6301 RAL... -
Seite 58: 11 Stichwortindex
11 Stichwortindex DTS-Kühlgerät (Seitenanbau) ........26 Auspacken ............... 24 Profildichtung ..............27 Außerbetriebnahme ............53 Netzanschluss ..............37 Bestelloptionen ..............10 Netzspannung anpassen ..........39 Betrieb ................41 Betriebsstörungen ............50 Potenzialausgleich............39 Reinigung ................. 46 Demontage ..............54 DIP-Schalter ..............33 Einstellung .............. - Seite 59 Betriebsanleitung | Anbau-und Einbau-Kühlgeräte | Standard-Controller (SC) – 230 V | 086100001d 59/60...
- Seite 60 Haftungsausschluss: Alle enthaltenen Informationen wurden 2020 sorgfältig geprüft. Wir übernehmen jedoch keine Gewähr in Bezug auf die Vollständigkeit und Richtigkeit der Angaben. Impressum: Pfannenberg GmbH Werner-Witt-Straße 1 21035 Hamburg Tel. +49 40 734 12-0 www.pfannenberg.com © Pfannenberg 2020...
