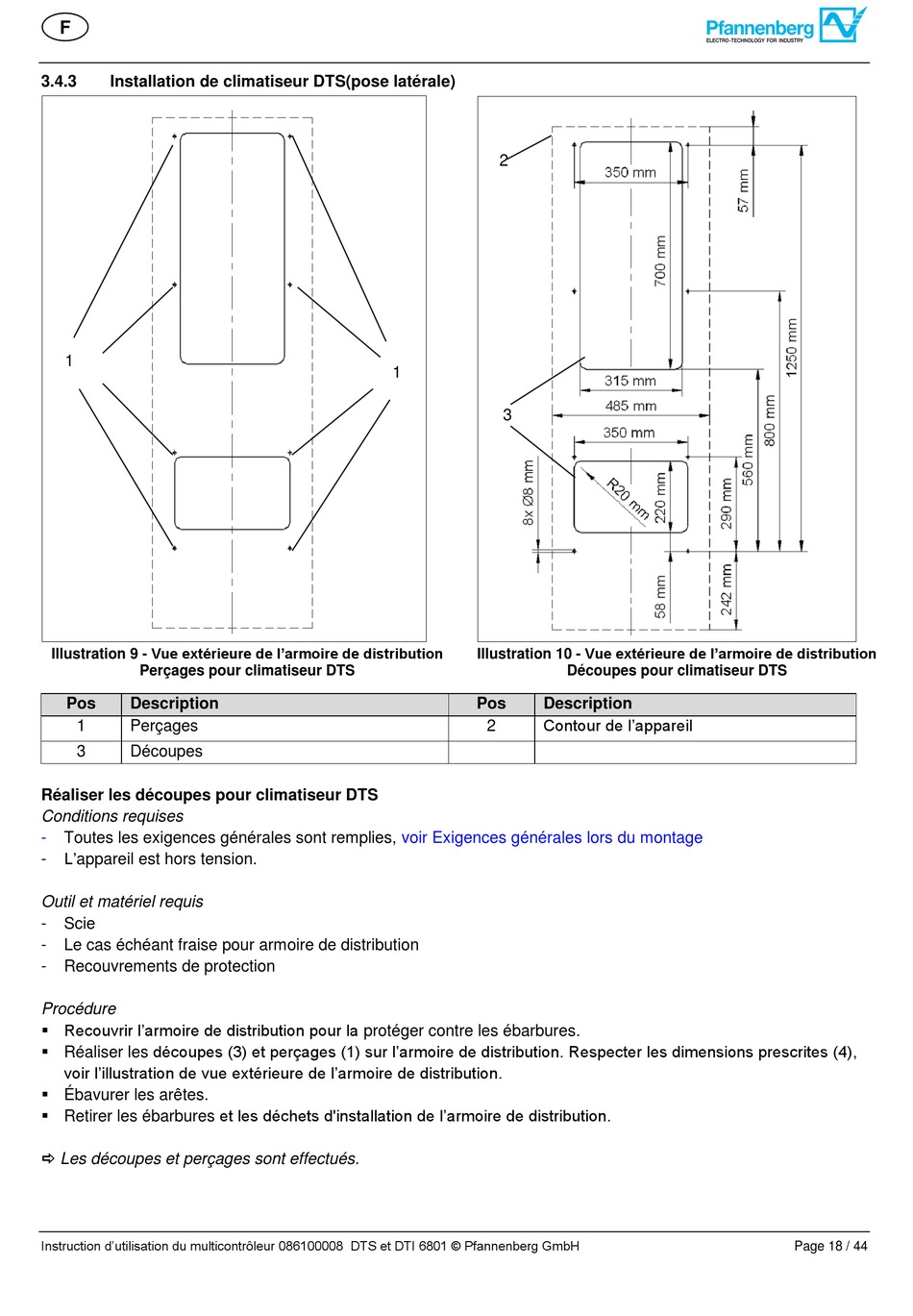

3.4.3 Installation de climatiseur DTS(pose latérale)
1
Illustration 9 - Vue extérieure de l'armoire de distribution
Perçages pour climatiseur DTS
Pos Description
1 Perçages
3 Découpes
Réaliser les découpes pour climatiseur DTS
Conditions requises
- Toutes les exigences générales sont remplies,
L'appareil est hors tension.
-
Outil et matériel requis
- Scie
- Le cas échéant fraise pour armoire de distribution
- Recouvrements de protection
Procédure
 Recouvrir l'armoire de distribution pour la protéger contre les ébarbures.
 Réaliser les découpes (3) et perçages (1) sur l'armoire de distribution. Respecter les dimensions prescrites (4),
voir l'illustration de vue extérieure de l'armoire de distribution.
 Ébavurer les arêtes.
 Retirer les ébarbures et les déchets d'installation de l'armoire de distribution.
 Les découpes et perçages sont effectués.
Instruction d'utilisation du multicontrôleur 086100008 DTS et DTI 6801 © Pfannenberg GmbH
2
1
3
Illustration 10 - Vue extérieure de l'armoire de distribution
Pos Description
Contour de l'appareil
2
voir Exigences générales lors du montage
Découpes pour climatiseur DTS
Page 18 / 44
