2.4.2 Contrôleur
Les contrôleurs sont des unités de réglage qui servent à paramétrer les fonctions techniques de froid et les
données d'exploitation. Ils permettent de lire les messages du système et les données de diagnostic. Les
contrôleurs disposent d'une interface de service, sur laquelle différentes configurations sont possibles. Par ailleurs,
il existe une connexion pour la liste de signalement de défauts.
Pos Unité de
commande
1 DEL verte
2 Écran LCD (à 4
caractères)
3 Touche BACK
4 Touche SCROLL
UP
5 Touche SCROLL
DOWN
6 Touche SET
Les climatiseurs avec multicontrôleur (MC) possèdent une unité de commande dotée d'une DEL verte (1) et d'un
écran LCD(2). L'unité de commande se trouve sur le capot de l'appareil. Si la DEL verte (1) reste éclairée en
continu, quand l'appareil est branché, le fonctionnement est correct. L'écran LCD affiche les informations du
système. Les informations suivantes du système peuvent s'afficher :
Écran LCD
En cas de défaut ou de fonctionnement défectueux, la DEL verte (1) commence à clignoter et l'écran LCD (2)
affiche les numéros d'erreur, en alternance avec la température. Pour de plus amples détails, voir
des erreurs .
Instruction d'utilisation du multicontrôleur 086100008 DTS et DTI 6801 © Pfannenberg GmbH
1
2

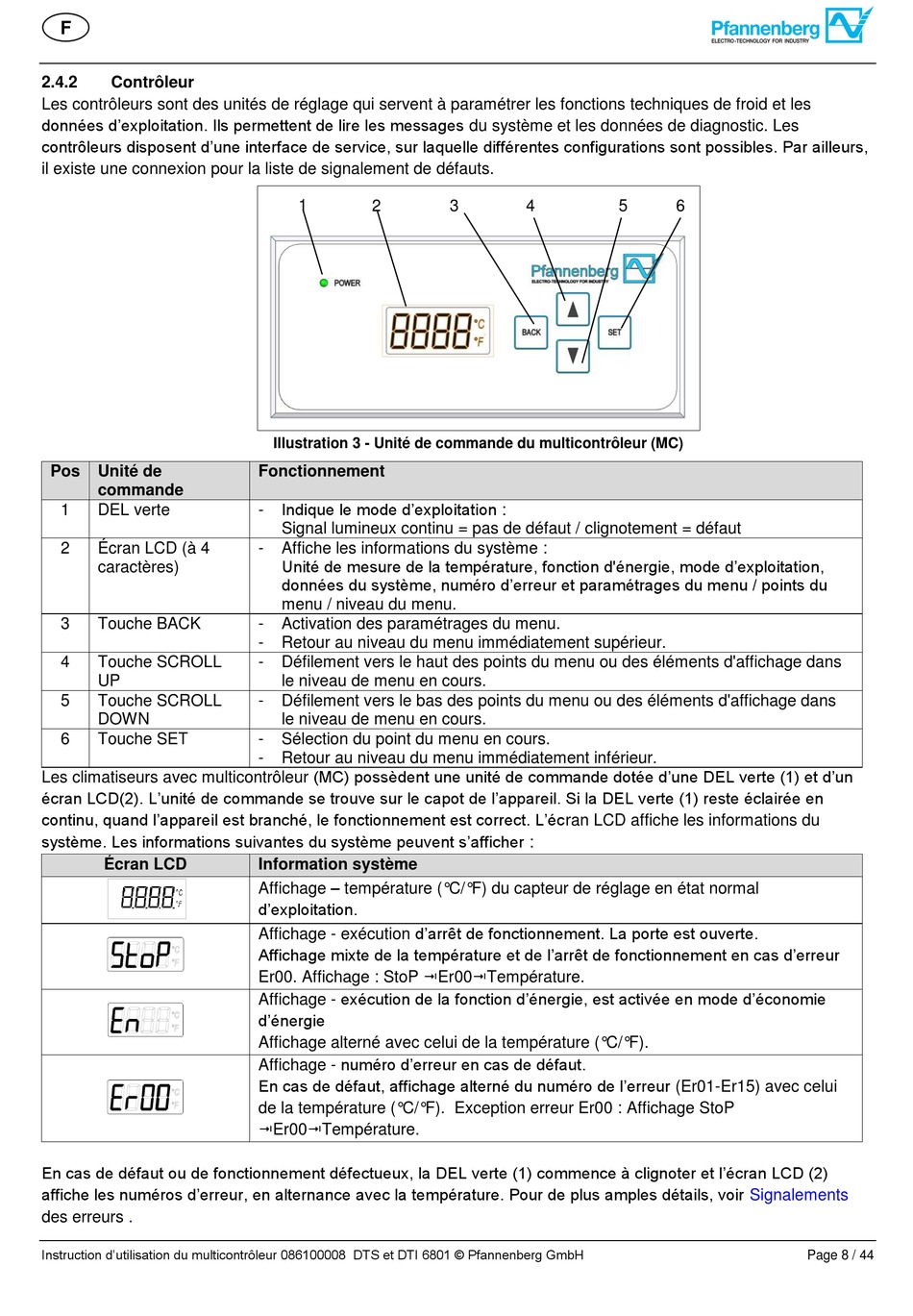

Illustration 3 - Unité de commande du multicontrôleur (MC)
Fonctionnement
Indique le mode d'exploitation :
-
Signal lumineux continu = pas de défaut / clignotement = défaut
- Affiche les informations du système :
Unité de mesure de la température, fonction d'énergie, mode d'exploitation,
données du système, numéro d'erreur et paramétrages du menu / points du
menu / niveau du menu.
- Activation des paramétrages du menu.
- Retour au niveau du menu immédiatement supérieur.
- Défilement vers le haut des points du menu ou des éléments d'affichage dans
le niveau de menu en cours.
- Défilement vers le bas des points du menu ou des éléments d'affichage dans
le niveau de menu en cours.
- Sélection du point du menu en cours.
- Retour au niveau du menu immédiatement inférieur.
Information système
Affichage – température (°C/°F) du capteur de réglage en état normal
d'exploitation.
Affichage - exécution d'arrêt de fonctionnement. La porte est ouverte.
Affichage mixte de la température et de l'arrêt de fonctionnement en cas d'erreur
Er00. Affichage : StoP Er00Température.
Affichage - exécution de la fonction d'énergie, est activée en mode d'économie
d'énergie
Affichage alterné avec celui de la température (°C/°F).
Affichage - numéro d'erreur en cas de défaut.
En cas de défaut, affichage alterné du numéro de l'erreur (Er01-Er15) avec celui
de la température (°C/°F). Exception erreur Er00 : Affichage StoP
Er00Température.
3 4 5 6
Signalements
