I
3.4.4

Montaggio condizionatore DTI (incasso)

Pos Denominazione
1 Ingresso aria
3 Contorno apparecchio
Applicare le aperture per condizionatore DTI
Requisiti
- Tutti i requisiti sono soddisfatti, si veda
L'apparecchio è privo di tensione.
-
Utensili e materiali necessari
- Sega
- Eventualmente fresa per il quadro elettrico
- Coperture di protezione
Procedura
 Coprire il quadro elettrico per proteggerlo dai trucioli.
 Praticare le aperture sul quadro elettrico. Per le misure previste si veda l'immagine Vista esterna quadro
elettrico.
 I quattro angoli di apertura possono essere ad angolo retto o dotati di un R max. = 4 mm.
 Sbavare i bordi acuminati.
 Rimuovere dal quadro elettrico trucioli e scarti di montaggio.
 Le aperture sono state eseguite.
Istruzioni per l'uso DTS e DTI 6801 Multi-Controller (SC) 086100008 © Pfannenberg GmbH
1
3

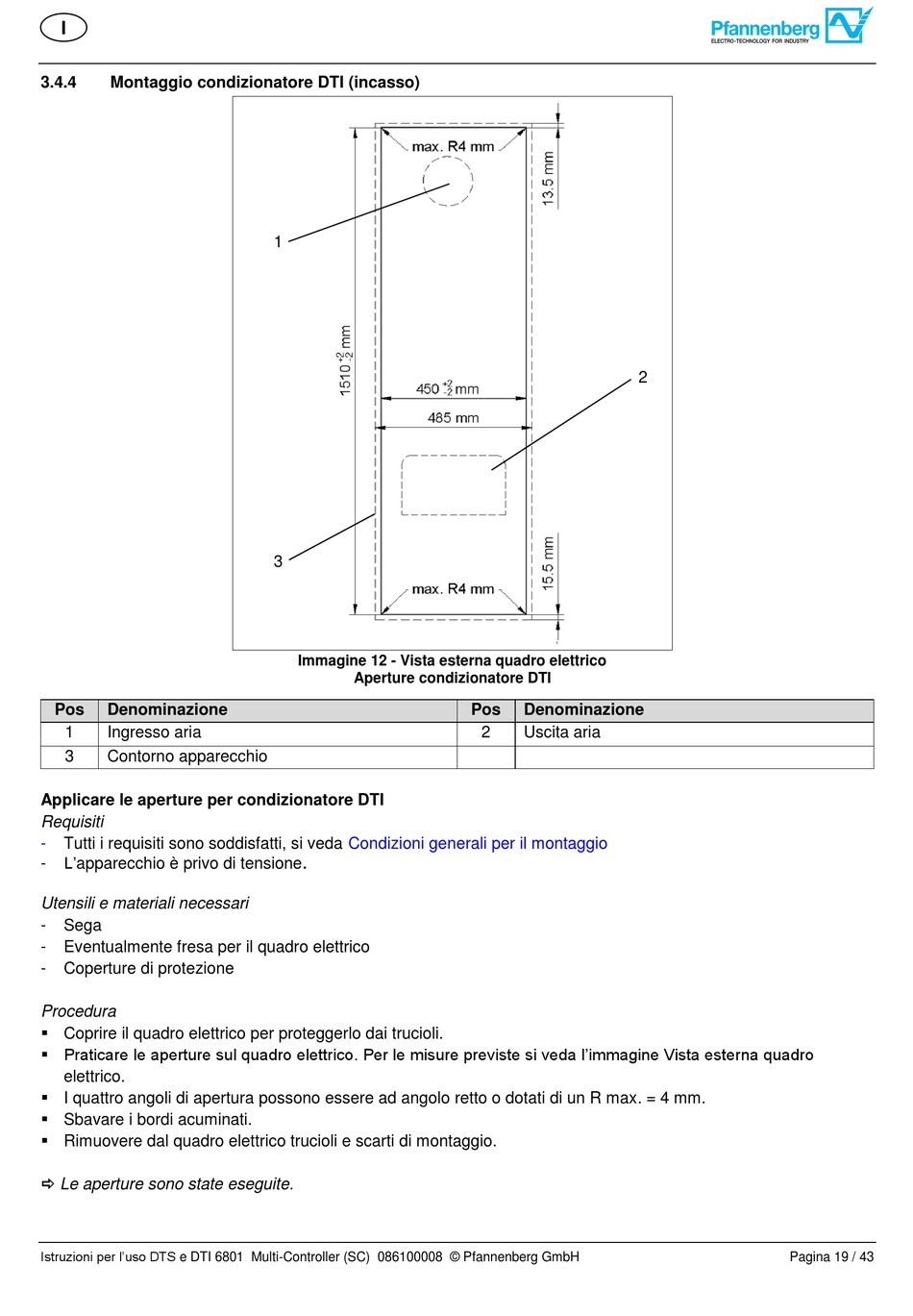

Immagine 12 - Vista esterna quadro elettrico
Aperture condizionatore DTI
Condizioni generali per il montaggio
2
Pos Denominazione
2 Uscita aria
Pagina 19 / 43
