D
Ein übermäßiger Kondensatanfall ist z. B. möglich, wenn der
Schaltschrank nicht dicht ist oder die Innentemperatur des Schalt-
schrankes häufig unter dem Taupunkt liegt.
Achtung!
Sollte während des normalen Betriebszustandes unge-
wöhnlich viel Kondensat anfallen, überprüfen Sie die
Dichtungen am Schaltschrank.
Um übermäßigen Kondensatanfall bei geöffnetem Schalt-
schrank zu vermeiden, empfehlen wir die Installation eines
Türkontaktschalters zum Abschalten des Kühlgerätes beim
Öffnen der Schaltschranktür.
8

Montage

8.1

Allgemeines

• Der Aufstellungsort des Schaltschrankes muss so gewählt wer-
den, dass für eine ausreichende Be- und Entlüftung des Kühl-
gerätes gesorgt ist.
• Der Abstand der Geräte zueinander oder zur Wand muss
mindestens 200mm betragen.
• Die Luftzirkulation im Schaltschrank darf nicht durch Einbauten
behindert werden.
• Die Montage des Kühlgerätes kann mit und ohne Gerätehaube
(außen) erfolgen.
• Das Gerät muss spannungsfrei sein!
• Der Montageort muss vor starker Verschmutzung geschützt
werden.
Achtung!
Wenn das Kühlgerät an einer Schaltschranktür montiert
wird, muss sichergestellt sein, dass die Scharniere das
zusätzliche Gewicht tragen und der Schaltschrank auch
beim Öffnen nicht kippt.
Achtung! Gefährdung der Schaltschrankeinrichtung
durch Späne.
Werden erst zur Montage der Kühlgeräte die notwendigen
Ausschnitte in den Schaltschrank eingebracht, verhindern
Sie, dass Späne in den Schaltschrank gelangen, indem Sie
z. B. eine Abdeckung unterlegen.
Hinweis
Zur Montageerleichterung können bei schweren Geräten M8-Kran-
ösen in die obere Befestigung der Gerätehaube eingeschraubt
werden. So ist eine leichte "Ein-Mann-Montage" möglich.
8.2 Montage Seitenanbau-Kühlgerät DTS 9x41
Die Befestigungsfläche des Schaltschrankes erhält Ausschnitt(e)
und Bohrungen für Luftdurchlassöffnungen und zur Befestigung des
Gerätes entsprechend des Beiblattes oder der beiliegenden
Bohrschablone.
Die Darstellung des Beiblattes zeigt außerdem die Lage der
elektrischen Anschlüsse und Luftdurchlassöffnungen nach der
Montage des Gerätes von der Innenseite des Schaltschrankes aus
gesehen.
1) Ausschnitt(e) und Bohrungen für das Kühlgerät einbringen,
wenn im Schaltschrank noch nicht vorhanden (siehe Darstellung
im Beiblatt).
Schnittkante entgraten.
2) Profildichtung auf Blechkante der(s) Ausschnitte(s) stecken.
Dichtung so stecken, dass die Stoßenden unten liegen.
3) Die beiden im Beipack mitgelieferten Gewindebolzen in die
oberen Befestigungspunkte des Kühlgerätes einschrauben.
985408001
Gerät mittels Gewindebolzen von außen an den Schaltschrank
hängen.
4) Auf der Innenseite des Schaltschrankes die im Beipack
mitgelieferten Schrauben,
Befestigung des Kühlgerätes nutzen. Befestigung so fest
anziehen, dass die Dichtung auf 2 mm zusammengedrückt wird.
5) Kondensatablaufschlauch aus der Bohrung im Boden des
Gerätes herausziehen. Schlauch mit Gefälle verlegen. Bei
Bedarf kürzen.
6) Wenn die Montage des Kühlgerätes ohne Gerätehaube erfolgte,
Erdungskabel und Verbindungskabel zum Anzeigeelement an
Haube anstecken und diese an das Kühlgerät montieren.
7) Kabel gemäß Anschlussbild (siehe Geräterückseite) an die
Stecker (Beipack) klemmen und an das Gerät anschließen.
- Leiterquerschnitt: 0,5 – 2,1mm² , bzw. AWG20 - AWG14
(Bei der Auswahl des Kabelquerschnittes sind die relevanten
Bestimmungen zu berücksichtigen!)
8) Kühlgerät elektrisch anschließen (siehe Abschnitt 8.4).
8.3 Montage Einbau-Kühlgerät DTI 9x41
Die Befestigungsfläche des
Rechteckausschnitt entsprechend des Beiblattes.
Die Darstellung des Beiblattes zeigt die Lage der Luftdurchlass-
öffnungen nach der Montage des Gerätes von der Innenseite des
Schaltschrankes aus gesehen.
1) Ausschnitt für das Kühlgerät herausschneiden, wenn im
Schaltschrank noch nicht vorhanden (siehe Darstellung im
Beiblatt).
Schnittkante entgraten.

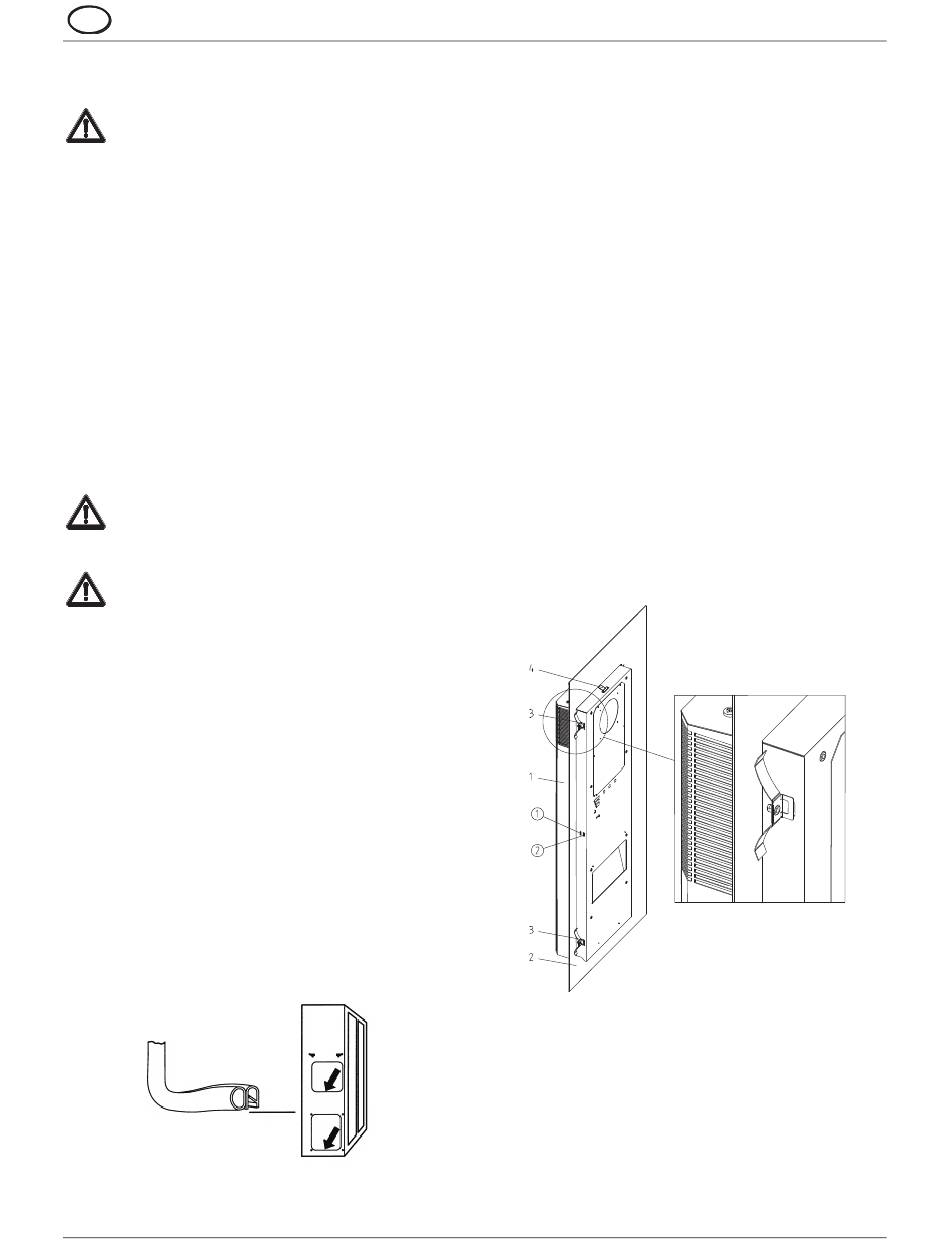

2) Kühlgerät (Pos 1) von außen in den Ausschnitt setzen und bis
zum Anliegen der Gerätedichtung am Schaltschrank (Pos 2)
durchschieben. Schnappfedern (Pos 4) an der Geräteseite oder
–oberseite rastet hörbar ein und sichert das Gerät vor dem
Herausfallen.
1 Kühlgerät DTI
2 Schaltschrankwand oder -tür
3 Befestigungsfeder
4 Schnappfeder
3) Auf der Innenseite des Schaltschrankes die im Beipack
mitgelieferten Befestigungsfedern (Pos 3) in das Gehäuse des
Kühlgerätes einrasten lassen. Dazu die Feder von Hand so
andrücken, dass der Haltewinkel in den Gehäuseausschnitt
eintauchen kann.
Bei Schaltschränken mit Versteifungsrahmen die Befestigungs-
federn in hintere Gehäuseausschnitte einsetzen.
Muttern und Scheiben zur
Schaltschrankes erhält einen
