D
3.5

Elektrischer Anschluss

3.5.1

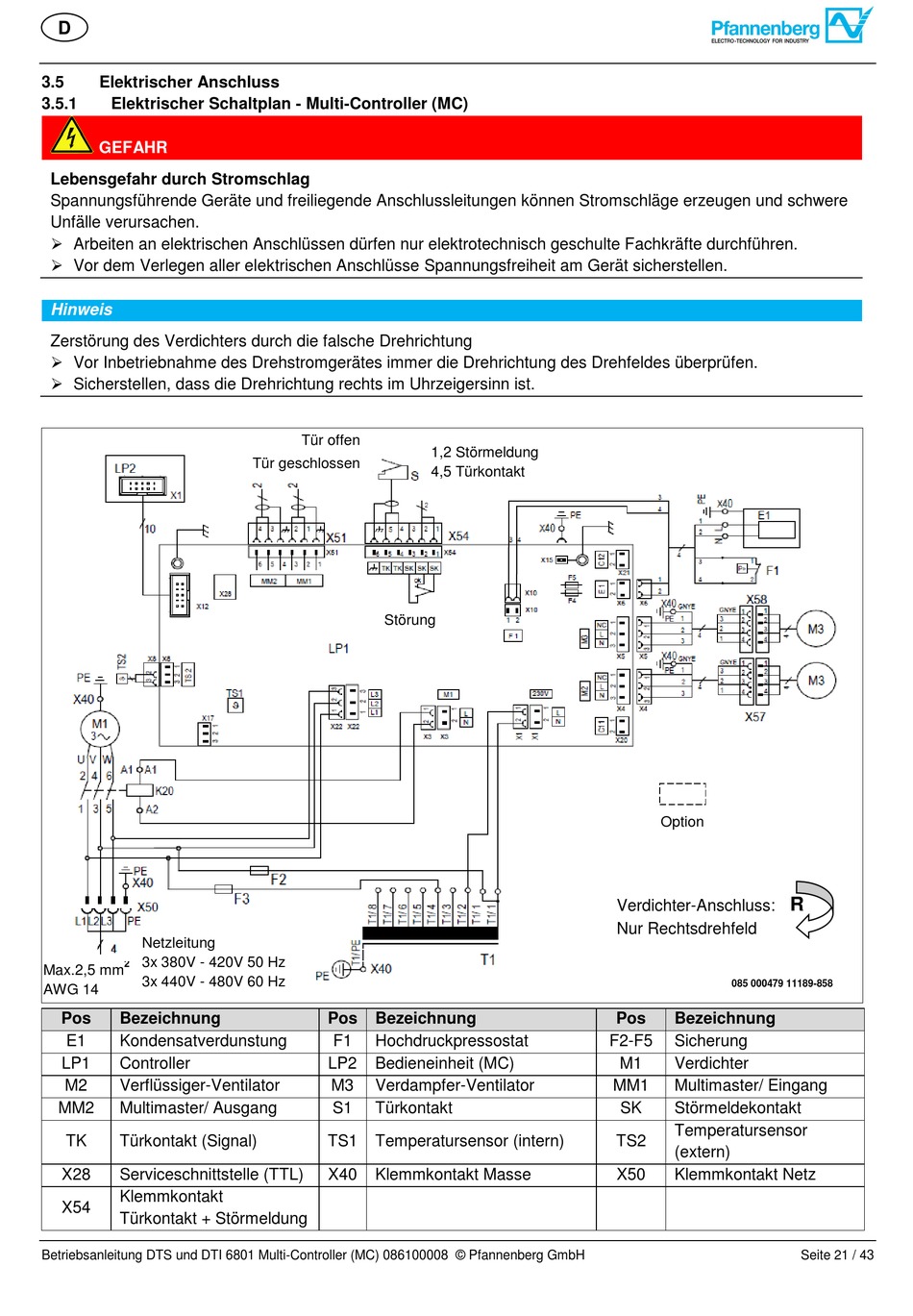

Elektrischer Schaltplan - Multi-Controller (MC)

GEFAHR
Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen und schwere
Unfälle verursachen.
 Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte Fachkräfte durchführen.
 Vor dem Verlegen aller elektrischen Anschlüsse Spannungsfreiheit am Gerät sicherstellen.
Hinweis
Zerstörung des Verdichters durch die falsche Drehrichtung
 Vor Inbetriebnahme des Drehstromgerätes immer die Drehrichtung des Drehfeldes überprüfen.
 Sicherstellen, dass die Drehrichtung rechts im Uhrzeigersinn ist.
Netzleitung
3x 380V - 420V 50 Hz
2
Max.2,5 mm
3x 440V - 480V 60 Hz
AWG 14
Pos Bezeichnung
E1 Kondensatverdunstung
LP1 Controller
M2 Verflüssiger-Ventilator
MM2 Multimaster/ Ausgang
TK Türkontakt (Signal)
X28 Serviceschnittstelle (TTL)
Klemmkontakt
X54
Türkontakt + Störmeldung
Betriebsanleitung DTS und DTI 6801 Multi-Controller (MC) 086100008 © Pfannenberg GmbH
Tür offen
Tür geschlossen
Störung
Pos Bezeichnung
F1 Hochdruckpressostat
LP2 Bedieneinheit (MC)
M3 Verdampfer-Ventilator
S1 Türkontakt
TS1 Temperatursensor (intern)
X40 Klemmkontakt Masse
1,2 Störmeldung
4,5 Türkontakt
Option
Verdichter-Anschluss:
Nur Rechtsdrehfeld
085 000479 11189-858
Pos Bezeichnung
F2-F5 Sicherung
M1 Verdichter
MM1 Multimaster/ Eingang
SK Störmeldekontakt
Temperatursensor
TS2
(extern)
X50 Klemmkontakt Netz
R
Seite 21 / 43
