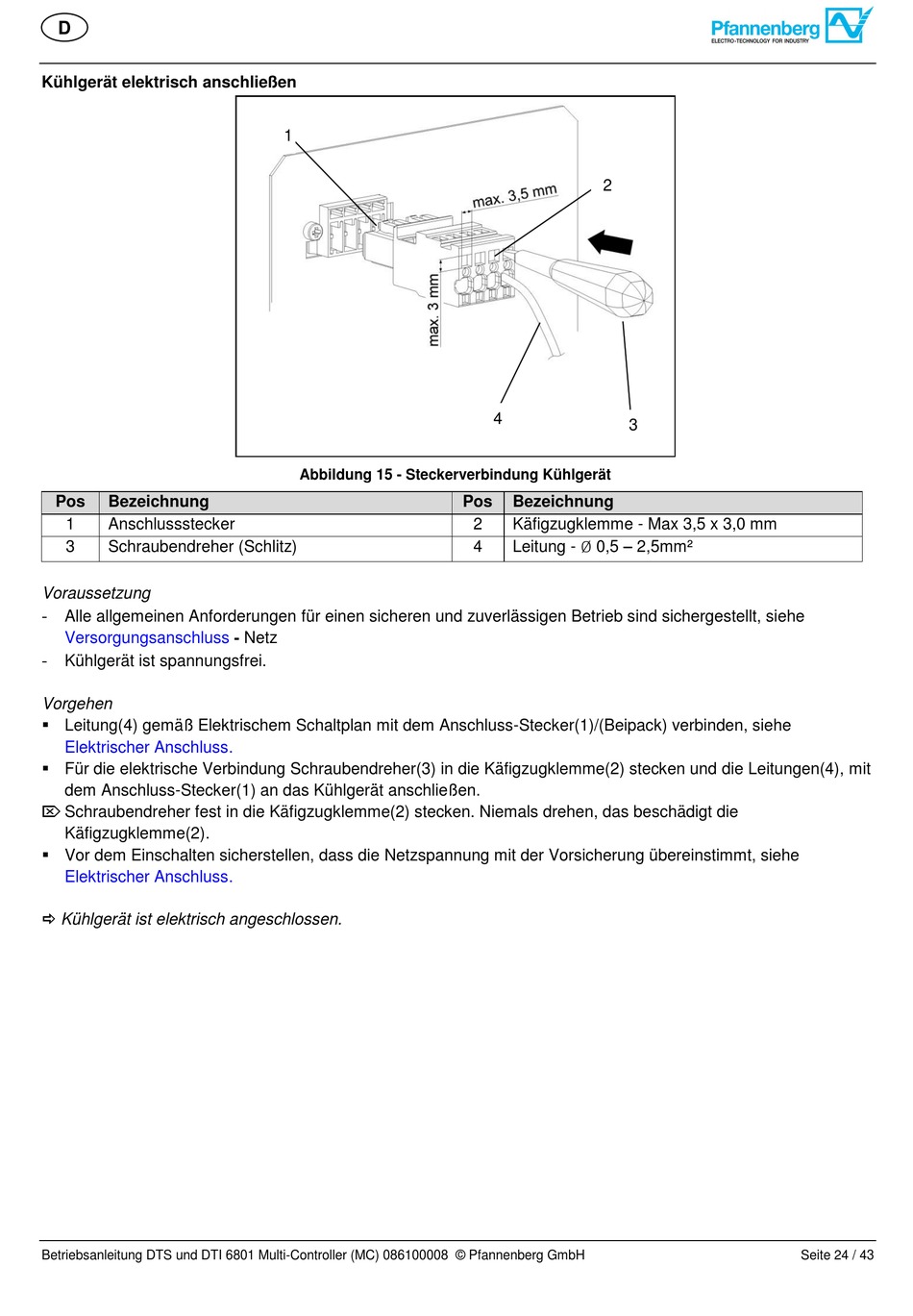

Pfannenberg DTI 6801 Betriebsanleitung Seite 24

D
Kühlgerät elektrisch anschließen
Pos Bezeichnung
1 Anschlussstecker
3 Schraubendreher (Schlitz)
Voraussetzung
-
Alle allgemeinen Anforderungen für einen sicheren und zuverlässigen Betrieb sind sichergestellt, siehe
Versorgungsanschluss
-
Kühlgerät ist spannungsfrei.
Vorgehen
 Leitung(4) gemäß Elektrischem Schaltplan mit dem Anschluss-Stecker(1)/(Beipack) verbinden, siehe
Elektrischer Anschluss.
 Für die elektrische Verbindung Schraubendreher(3) in die Käfigzugklemme(2) stecken und die Leitungen(4), mit
dem Anschluss-Stecker(1) an das Kühlgerät anschließen.
 Schraubendreher fest in die Käfigzugklemme(2) stecken. Niemals drehen, das beschädigt die
Käfigzugklemme(2).
 Vor dem Einschalten sicherstellen, dass die Netzspannung mit der Vorsicherung übereinstimmt, siehe
Elektrischer Anschluss.
 Kühlgerät ist elektrisch angeschlossen.
Betriebsanleitung DTS und DTI 6801 Multi-Controller (MC) 086100008 © Pfannenberg GmbH
1
1
Abbildung 15 - Steckerverbindung Kühlgerät
- Netz
2
2
4 3
4
3
Pos Bezeichnung
2 Käfigzugklemme - Max 3,5 x 3,0 mm
0,5 – 2,5mm²
4 Leitung -
Seite 24 / 43
