2.4 Descripción del funcionamiento
2.4.1

Principio del funcionamiento: corriente de aire

1
1
6
5
7

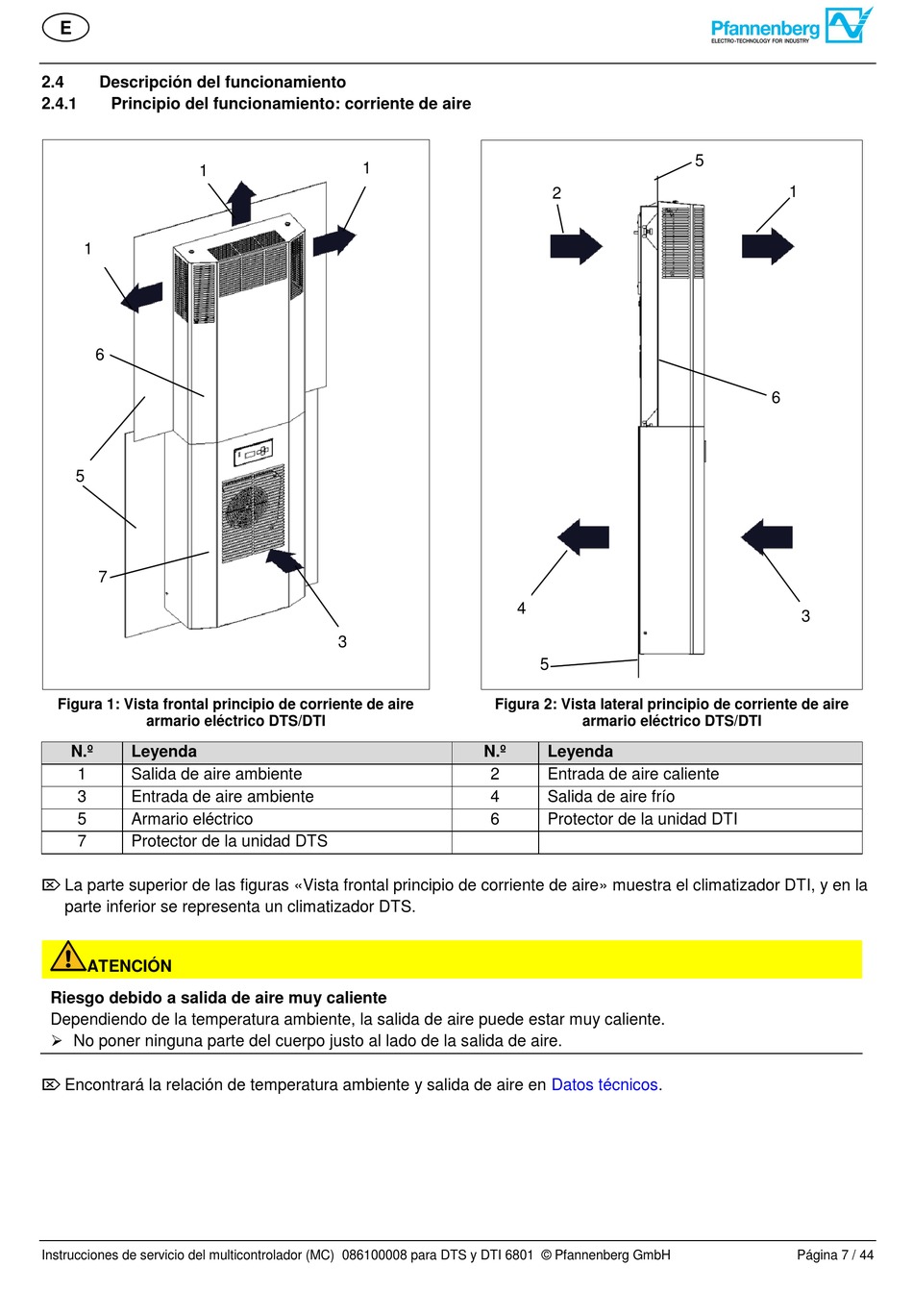

Figura 1: Vista frontal principio de corriente de aire
armario eléctrico DTS/DTI
N.º Leyenda
1 Salida de aire ambiente
3 Entrada de aire ambiente
5 Armario eléctrico
7 Protector de la unidad DTS
 La parte superior de las figuras «Vista frontal principio de corriente de aire» muestra el climatizador DTI, y en la
parte inferior se representa un climatizador DTS.
ATENCIÓN
Riesgo debido a salida de aire muy caliente
Dependiendo de la temperatura ambiente, la salida de aire puede estar muy caliente.
 No poner ninguna parte del cuerpo justo al lado de la salida de aire.
 Encontrará la relación de temperatura ambiente y salida de aire en
Instrucciones de servicio del multicontrolador (MC) 086100008 para DTS y DTI 6801 © Pfannenberg GmbH
1
3
Figura 2: Vista lateral principio de corriente de aire
N.º
2
4
6
2
4
5
armario eléctrico DTS/DTI
Leyenda
Entrada de aire caliente
Salida de aire frío
Protector de la unidad DTI
Datos técnicos.
