F
Poser les joints de profilé du climatiseur DTS (pose latérale)
AVERTISSEMENT
Risque d'accident lié aux joints mal posés
Des joints non étanches peuvent laisser passer l'humidité et provoquer des courts-circuits.
 Prévoir le joint de façon à isoler jusqu'à l'armoire de distribution.
 Lors du nettoyage et de l'entretien, toujours contrôler les joints.
Pos Description
1 Joint de profilé
Fixations du côté intérieur de l'armoire de
3
distribution
Pose des joints de profilé et installation
Conditions requises
- Les découpes du climatiseur DTS sont effectuées, voir
- Le climatiseur est hors tension.
Outil et matériel requis
- Joint de profilé (1)
- Outil de montage
- Supplément : boulons filetés, vis, écrous, rondelles
Procédure
 Enficher les joints de profilé (1) sur l'arête des découpes (2). Insérer les joints avec les extrémités (4) vers le
bas.
 Visser les deux boulons filetés fournis (supplément) dans les points de fixation supérieurs du climatiseur DTS.
Suspendre le climatiseur par l'extérieur à l'armoire de distribution à l'aide des boulons filetés vissés.
 Visser le climatiseur DTS sur le côté intérieur de l'armoire de distribution (3). Fixer à l'aide des vis, écrous et
rondelles fournis. Enfoncer les vis fermement, de façon à ce que le joint de profilé soit comprimé à 2 mm.
 Le climatiseur DTS est posé sur l'armoire de distribution et prêt à être branché.
voir Branchement électrique.
Instruction d'utilisation du multicontrôleur 086100008 DTS et DTI 6801 © Pfannenberg GmbH
1
4

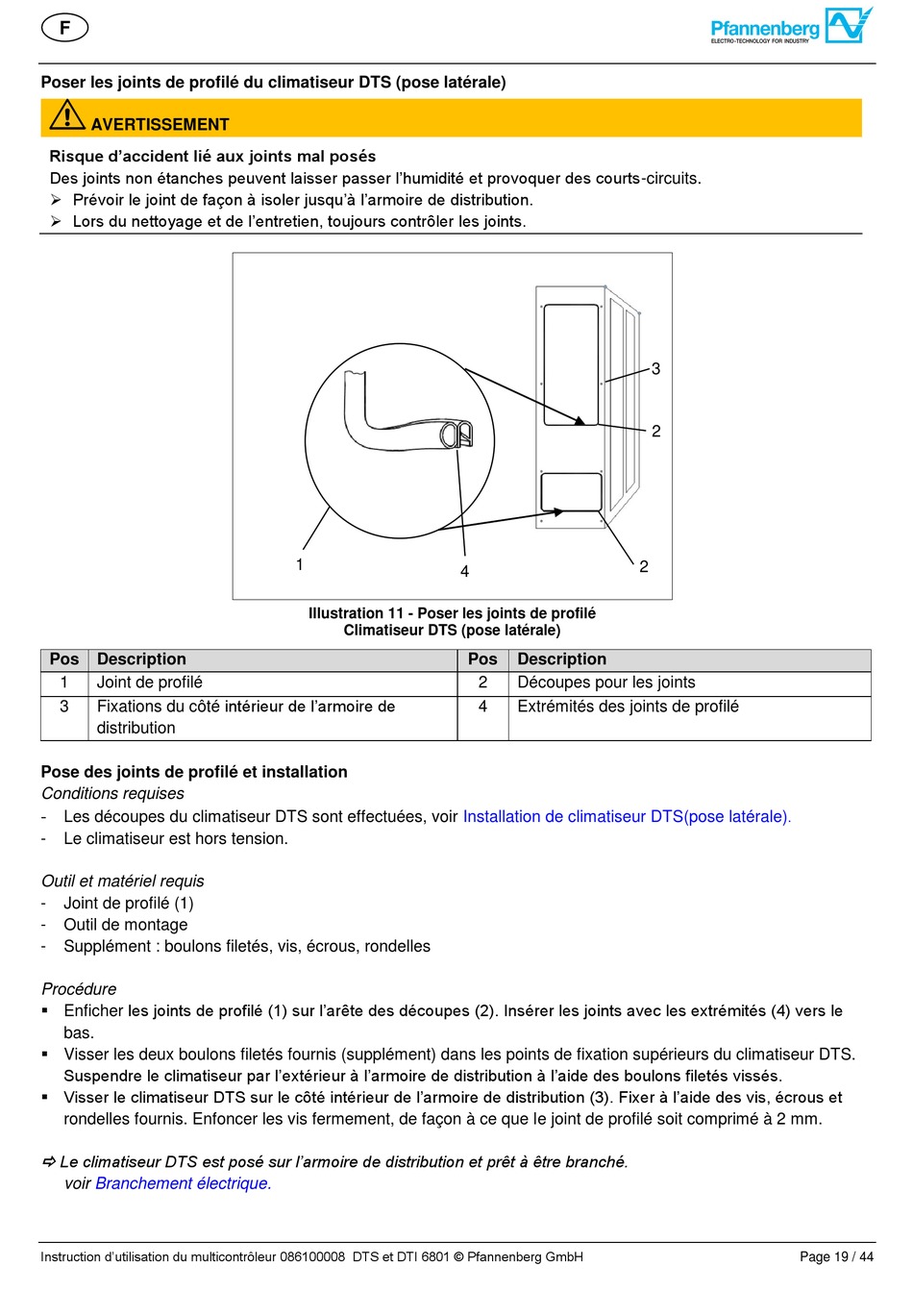

Illustration 11 - Poser les joints de profilé
Climatiseur DTS (pose latérale)
Pos
Installation de climatiseur DTS(pose latérale)
2
Description
2 Découpes pour les joints
4 Extrémités des joints de profilé
3
2
.
Page 19 / 44
